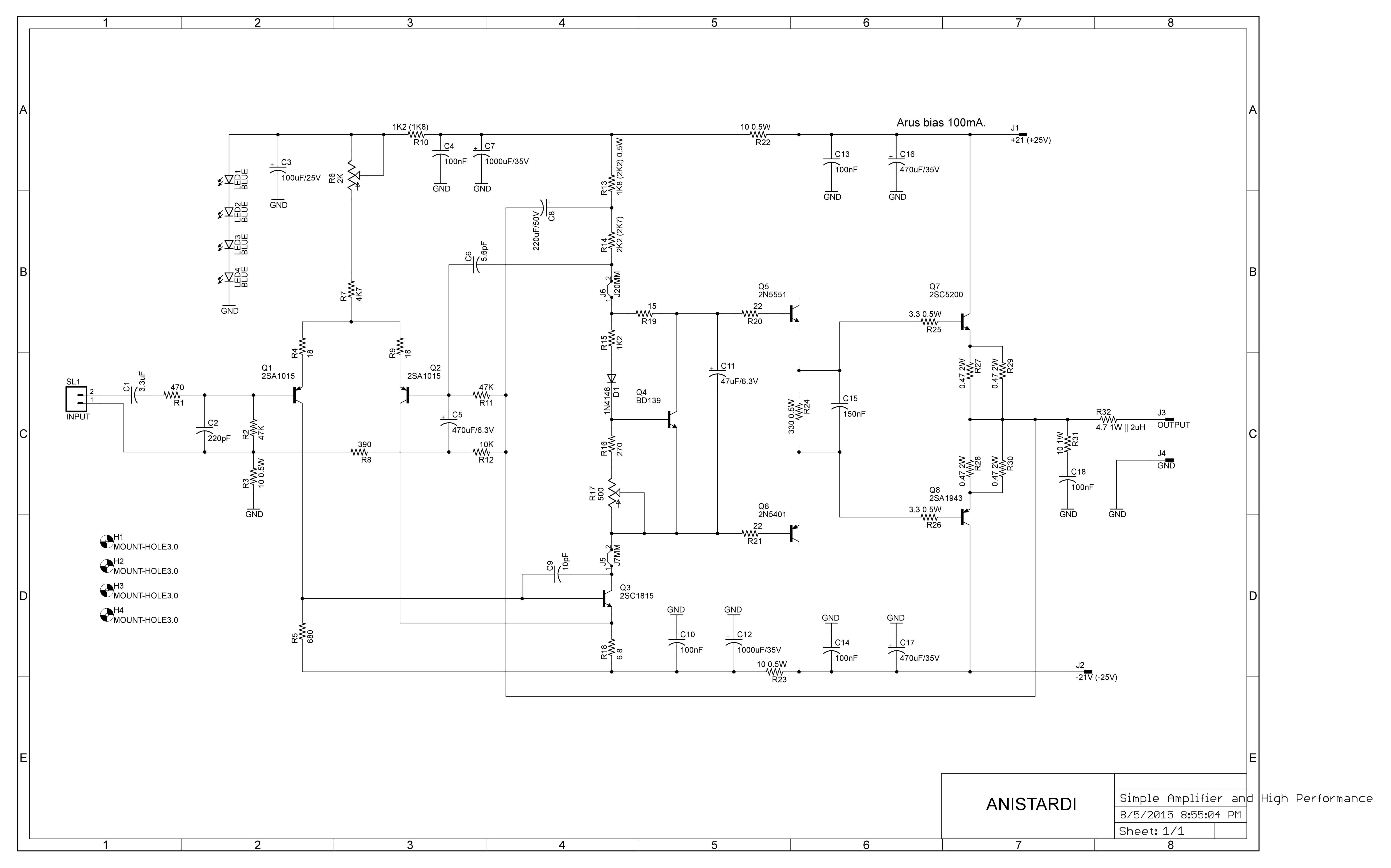

ANISTARDI EMPRIT Amplifier.  В статье мы собрали для вас материал еще по одному транзисторному усилителю от Anistardi, его название Emprit Amplifier. Как пишет автор, при его создании он ориентировался на простоту сборки и доступность деталей, не теряя при этом качество звучания. Принципиальная схема ниже:  Усилитель использует напряжение питания от 21-0-21 VDC до 25-0-25 VDC. На принципиальной схеме в скобках написаны номиналы элементов при питании от +- 25 VDC, это касается постоянных резисторов R10, R13 и R14. Мощность усилителя следующая: ● При Uпит 21-0-21 Vdc на нагрузку 4R – 30 Ватт; ● При Uпит 21-0-21 Vdc на нагрузку 8R – около 20 Ватт; ● При Uпит 25-0-25 Vdc на нагрузку 4R – 50 Ватт; ● При Uпит 25-0-25 Vdc на нагрузку 8R – 32 Ватт. В статье оригинала приводятся следующие замеры: Power supply: +-21VDC Phase Margin = 77 derajat Gain Margin = 10 dB THD pada 17W/8Ohm, 1kHz -> 0.006249% THD pada 17W/8Ohm, 20kHz -> 0.008589% Slew Rate = 62 V/uS PSRR 1kHz -> 92 dB Power supply: +-25VDC Phase Margin = 77 derajat Gain Margin = 10 dB THD pada 25W/8Ohm, 1kHz -> 0.008204% THD pada 25W/8Ohm, 20kHz -> 0.009733% Slew Rate = 63 V/uS PSRR 1kHz -> 92 dB Печатная плата усилителя EMPRIT в формате LAY6 выглядит так:   Список элементов схемы ANISTARDI EMPRIT AMPLIFIER: Транзисторы: ● Q1, Q2 – 2SA1015 (можно заменить на 2SA992) – 2 шт. ● Q3 – 2SC1815 (можно заменить на 2SAC1845) – 1 шт. ● Q4 – BD139 – 1 шт. ● Q5 – 2N5551 (можно заменить на MPSW42) – 1 шт. ● Q6 – 2N5401 (можно заменить на MPSW92) – 1 шт. ● Q7 – 2SC5200 – 1 шт. ● Q8 – 2SA1943 – 1 шт. По сведениям из статьи оригинала с транзисторами, указанными в скобках, результат получается еще лучше. Диоды: ● LED1, LED2, LED3, LED4 – синий светодиод 5 mm – 4 шт. ● D1 – 1N4148 – 1 шт. Резисторы: ● R1 – 470R – 1 шт. ● R2, R11 – 47k – 2 шт. ● R3, R22, R23 – 10R / 0,5W – 3 шт. ● R4, R9 – 18R – 2 шт. ● R5 – 680R – 1 шт. ● R6 – Trim Pot 2k – 1 шт. ● R7 – 4k7 – 1 шт. ● R8 – 390R – 1 шт. ● R10 – 1k2 (1k8) – 1 шт. ● R12 – 10k – 1 шт. ● R13 – 1k8 (2k2) 0,5W – 1 шт. ● R14 – 2k2 (2k7) 0,5W – 1 шт. ● R15 – 1k2 – 1 шт. ● R16 – 270R – 1 шт. ● R17 – Trim Pot 500R – 1 шт. ● R18 – 6R8 – 1 шт. ● R19 – 15R – 1 шт. ● R20, R21 – 22R – 2 шт. ● R24 – 330R/0,5W – 1 шт. ● R25, R26 – 3R3/0,5W – 2 шт. ● R27, R28, R29, R30 – 0R47/2W – 4 шт. ● R31 – 10R/1W – 1 шт. ● R32 – 4R7/1W – 1 шт. Конденсаторы: ● C1 – 3,3mF FILM – 1 шт. ● C2 – 220pF – 1 шт. ● C3 – 100mF/25V электролит – 1 шт. ● C4, C10, C13, C14, C18 – 100nF – 5 шт. ● C5 – 470mF/6,3 (16) V электролит – 1 шт. ● C6 – 5,6pF – 1 шт. ● C7, C12 – 1000mF/35V электролит – 2 шт. ● C8 – 220mF/50V электролит – 1 шт. ● C9 – 10pF – 1 шт. ● C11 – 47mF/6,3 (16) V электролит – 1 шт. ● C15 – 150nF – 1 шт. ● C16, C17 – 470mF/35V электролит – 2 шт. Катушка намотана проводом диаметром 1 mm на длину резистора R32, т.е. мотается прямо на резистор. Ниже представлена принципиальная схема блока питания усилителя:  Платы усилителя EMPRIT в сборе выглядят так:  Размер архива с материалами по усилителю ANISTARDI EMPRIT – 1 Mb.
