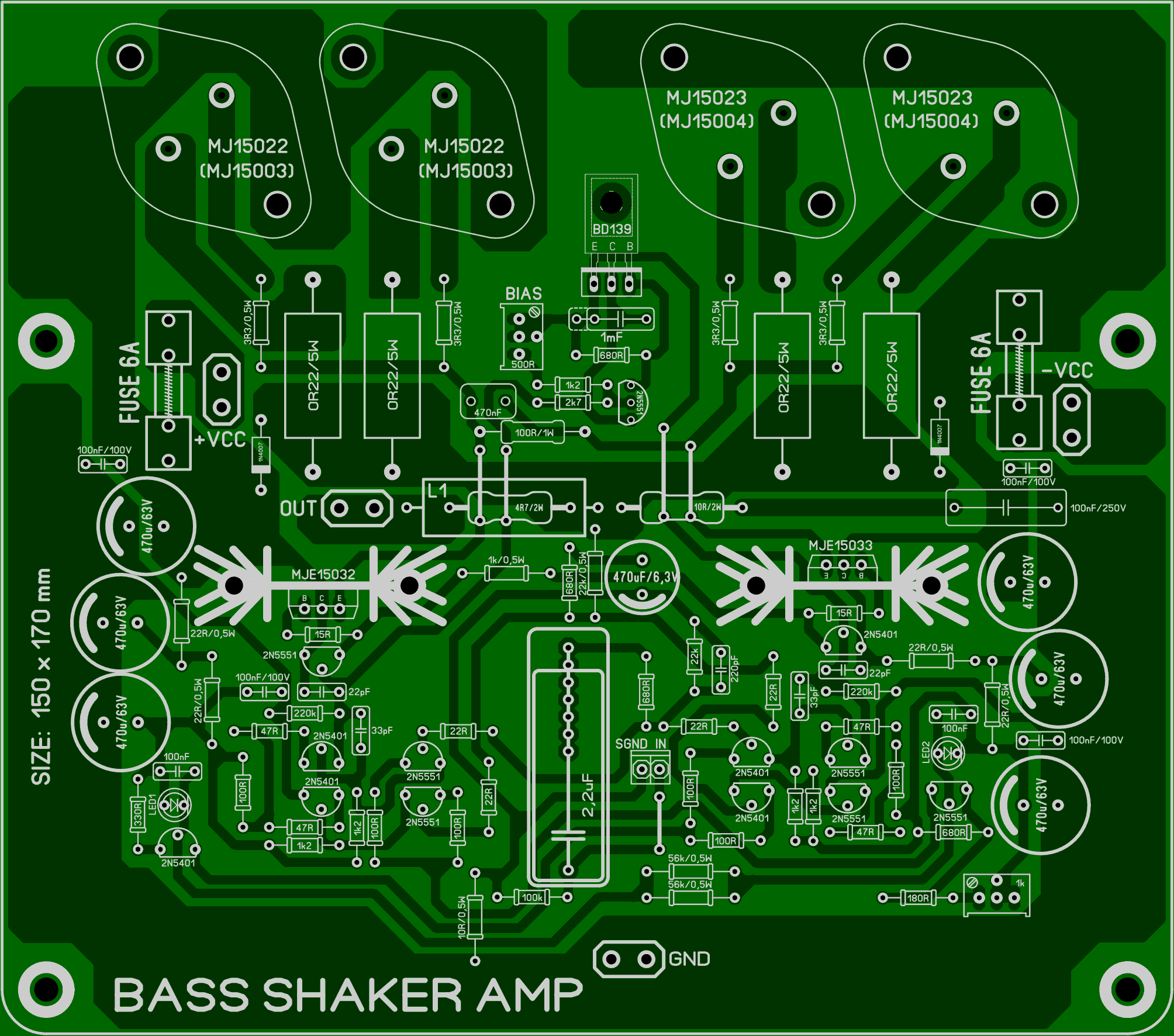

Усилитель ANISTARDI Bass Shaker 127 Вт 8 Ом.  В этой статье приведена принципиальная схема транзисторного усилителя AISTARDI Bass Shaker, а так же печатная плата в формате LAY6, нарисованная с использованием оригинального изображения формата JPG. Усилитель работает в классе АВ, мощность составляет 127 Ватт на нагрузку 8 Ом. Данную конструкцию автор разрабатывал для использования в качестве сабвуферного усилителя мощности.  Некоторые характеристики из родного описания: Напряжение питания: 56-0-56V DC; THD при 127W/8Ohm, 1kHz -> 0.003665% THD при 127W/8Ohm, 20kHz -> 0.020241% Phase Margin = 79 derajat Gain Margin = 18 dB Slew Rate = 46 V/uS PSRR pada 1kHz = 112 dB Напряжение питания: 45-0-45V DC; THD при 78W/8Ohm, 1kHz -> 0.003428% THD при 78W/8Ohm, 20kHz -> 0.022291% Phase Margin = 78 derajat Gain Margin = 18 dB Slew Rate = 46 V/uS PSRR pada 1kHz = 110 dB Для того, чтобы DC Offset был стабильным в зависимости от температуры, каждая пара транзисторов LTP прижимаются друг к другу корпусами, а именно Q3 и Q5, Q4 и Q6, Q7 и Q9 и Q8 и Q10. Это можно сделать с помощью термоусадочной трубки. Радиатор для выходных транзисторов должен быть довольно внушительный, это позволит отказаться от принудительного обдува последнего вентилятором. Трансформатор используется со вторичной обмоткой от 35-0-35VAC до 40-0-40VAC на ток 5...6A для моно. Настройка сводится к установке нуля на выходе усилителя (DC Offset) с помощью подстроечного резистора R10, а так же установки тока покоя транзисторов выходного каскада. Настройка BIAS производится путем измерения падения напряжения на мощных 0R22/5W резисторах в эмиттерных цепях оконечников. Припадении напряжения 16...17 mV ток покоя составит примерно 75 mA, автор считает это оптимальным током покоя для этого усилителя. Исходные изображения печатной платы есть в архиве, ну а плата формата LAY6 выглядит так:   Список используемых элементов схемы усилителя Bass Shaker 127W/8R: Транзисторы: • Q1, Q4, Q6, Q7, Q9, Q14 – 2N5401 – 6 шт. • Q2, Q3, Q5, Q8, Q10, Q11, Q13 – 2N5551 – 7 шт. • Q12 – BD139 – 1 шт. • Q15 – MJE15032 – 1 шт. (можно заменить на 2SC5171) • Q16 – MJE15033 – 1 шт. (можно заменить на 2SA1930) • Q17, Q19 – MJ15022 – 2 шт. (можно заменить на MJ15003) • Q18, Q20 – MJ15023 – 2 шт. (можно заменить на MJ15004) Диоды: • D1, D2 – 1N4007 – 2 шт. • LED1, LED2 – светодиод красный 5 mm – 2 шт. Резисторы: • R1 – 100k – 1 шт. • R2, R8, R23, R36 – 680R – 4 шт. • R3 – 10R/0,5W – 1 шт. • R4, R6 – 56k/0,5W – 2 шт. • R5 – 22k – 1 шт. • R7 – 330R – 1 шт. • R9 – 180R – 1 шт. • R10 – TrimPot 1k (многооборотный подстроечный) – 1 шт. • R11, R12, R21, R22 – 22R – 4 шт. • R13, R16, R17, R20, R34 – 1k2 – 5 шт. • R14, R15, R18, R19, R27, R28 – 100R – 6 шт. • R24 – 22k/0,5W – 1 шт. • R25, R26, R31, R32 – 47R – 4 шт. • R29, R30 – 220k – 2 шт. • R33 – 2k7 – 1 шт. • R35 – TrimPot 500R (многооборотный подстроечный) – 1 шт. • R37, R38, R39, R40 – 22R/0,5W – 4 шт. • R41 – 1k/0,5W – 1 шт. • R42, R43 – 15R – 2 шт. • R44 – 100R/1W – 1 шт. • R45, R46, R49, R50 – 3R3/0,5W – 4 шт. • R47, R48, R51, R52 – 0R22/5W – 4 шт. • R53 – 10R/2W – 1 шт. • R54 – 4R7/2W – 1 шт. Конденсаторы: • C1 – 2,2mF NP – 1 шт. • C2 – 220pF – 1 шт. • C3, C4 – 100nF – 2 шт. • C5, C6, C18, C19 – 100nF/100V – 4 шт. • C7 – 470mF/6,3V электролит – 1 шт. • C8, C9 – 33pF/250V – 2 шт. • C10, C11, C12, C13, C20, C21 – 470mF/63V электролит – 6 шт. • C14, C16 – 22pF/250V – 2 шт. • C15 – 1mF NP – 1 шт. • C17 – 470nF – 1 шт. • C22 – 100nF/250V – 1 шт. Остальное: • Выходная катушка содержит 20 витков провода диаметром 1 mm, мотается на оправку диаметром 10 mm, устанавливается в плату над резистором R54. • Колодка предохранительная + предохранители 6А – 2 шт. • Радиаторы для Q15, Q16 – 2 шт. • Штыревые клеммы 5 mm (+VCC, -VCC, GND, OUT) – 4 шт. Размер архива с материалами по усилителю Bass Shaker 127W/8R – 1,3 Mb.
