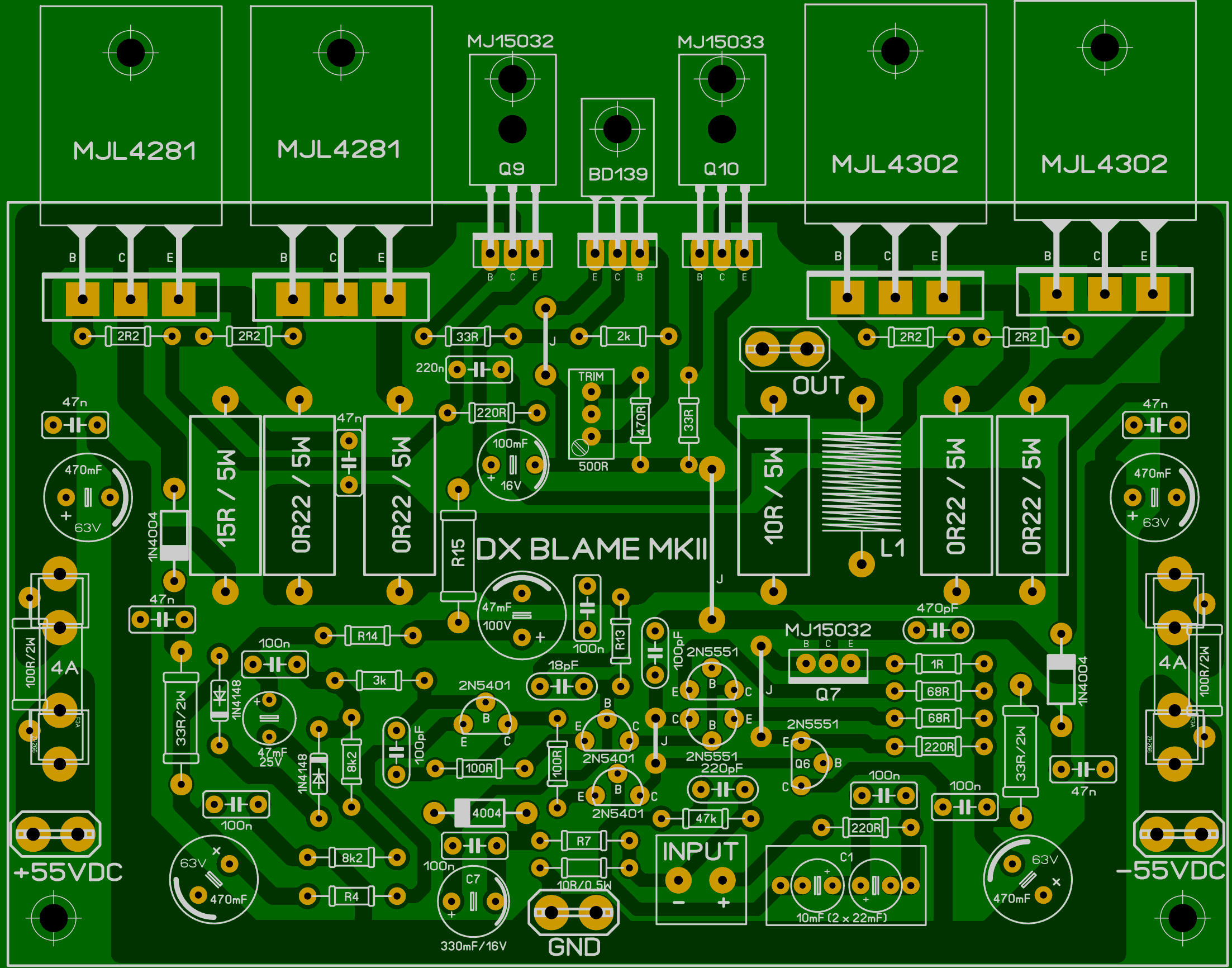

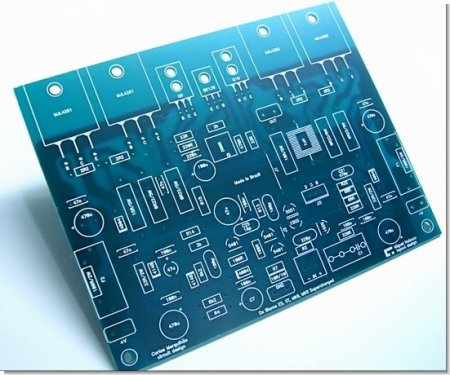

Транзисторный усилитель DX Blame MKII.  Следствием эволюции линейки усилителей ES/ST от Carlos Mergulhão стала модель DX Blame MKII. Данные с форума : Dx Blame MKII – мощность 50/100/180 Вт на нагрузки 8/4 и 3 Ом соответственно –напряжение питания 35-0-35V. Dx Blame MKII Supercharged - 100/200 Вт на нагрузки 8 и 4 Ом с 0,003% THD – питание усилителя 55-0-55V. Входная чувствительность составляет 750 милливольт. Для питания усилителя Dx Blame MKII был применен трансформатор мощностью 180 Ватт, напряжение вторичной обмотки 25-0-25 Вольт переменки, после выпрямления и сглаживания на усилитель поступит 35-0-35 Вольт постоянного напряжения. Для питания усилителя Dx Blame MKII Supercharged был применен трансформатор мощностью 350 Ватт, напряжение вторичной обмотки 40-0-40 Вольт переменки, после выпрямления и сглаживания на усилитель поступит 55-0-55 Вольт постоянного напряжения. Емкости фильтрующих конденсаторов блока питания – 15000mF в каждое плечо. Dx Blame MKII может работать с нагрузкой 3 Ом, но не может работать с нагрузкой 2 Ома. Dx Blame MKII Supercharged будет работать только с 8 и 4 Ом нагрузкой. Схемы усилителей DX Blame MKII и Dx Blame MKII Supercharged схожи, но все же есть небольшие отличия в элементной базе и номиналах некоторых элементов, смотрите ниже:   Печатная плата для обоих вариантов одна и та же, выглядит так:  Плата усилителя DX Blame MKII в формате программы Sprint Layout и ее фото-вид:   Список элементов для сборки усилителя DX Blame MKII Supercharged: Транзисторы: • Q1, Q2, Q3 – 2N5401 – 3 шт. (BC556) • Q4, Q5, Q6 – 2N5551 – 3 шт. (BC546) • Q7, Q9 – MJ15032 – 2 шт. (BD139) • Q8 – BD139 – 1 шт. • Q10 – MJ15033 – 1 шт. (BD140) • Q11, Q13 – MJL4281A – 2 шт. • Q12, Q14 – MJL4302A – 2 шт. Транзистор Q7 устанавливается на небольшой радиатор. Диоды: • D1, D2 – 1N4148 – 2 шт. • D3, D4, D5 – 1N4001 или 1N4004 – 3 шт. Резисторы: • R1, R16, R24 – 220R – 3 шт. • R2, R13 – 47k – 2 шт. • R3 – 10R/0,5W – 1 шт. • R4 – 150R – 1 шт. (120R) • R5, R6 – 100R – 2 шт. • R7 – 820R – 1 шт. (1600R) • R8, R9 – 68R – 2 шт. • R10 – 3k – 1 шт. • R11, R12 – 8k2 – 2 шт. • R14 – 4k7 – 1 шт. (3k3) • R15 – 3k9 – 1 шт. (2k7) • R17, R18, R21, R22 – 33R – 4 шт. • R19 – 2k – 1 шт. • R20 – 470R – 1 шт. • R23, R23a, R25, R25a – 2R2 – 4 шт. • R26, R26a, R27, R27a – 0R22/5W – 4 шт. • R28 – 15R/2W – 1 шт. • R29 – 10R/5W – 1 шт. • R30, R31 – 100R/2W – 2 шт. • R32 – 1R – 1 шт. Конденсаторы (все с неуказанным напряжением не менее чем на 63 Вольта): • C1 – 1mF NP – 1 шт. • C2, C4, C5, C6, C9, C26 – 100n – 6 шт. • C3 – 220pF – 1 шт. • C7 – 330mF/16V – 1 шт. • C8 – 47mF/25V – 1 шт. • C10 – 47mF/100V – 1 шт. • C12 – 100mF/16V – 1 шт. • C13, C24 – 100pF – 2 шт. • C14, C16, C20, C22 – 470mF/63V – 4 шт. • C15, C17, C19, C21 – 47n – 4 шт. • C18 – 220n – 1 шт. Размер файла-архива для скачивания материалов по усилителю DX Blame MKII – 1,3 Mb.
