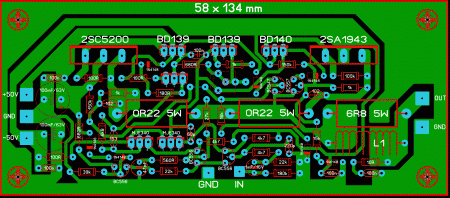

Собираем транзисторный усилитель NF406 100 Ватт (KIT).  Приветствуем Вас, друзья! Добрались руки упорядочить материал по сборке 100 Ваттного транзисторного усилителя NF406. Вообще в сети можно найти несколько вариантов исполнения данной схемы, да в принципе то сама схема одна и та же, вот только платы нарисованы как говорится кто во что горазд. Мы же в этой статье будем опираться на более профессиональную верстку платы, которая выпускается для наборов, предназначенных для самостоятельной сборки, исходники которой у нас есть в наличии. Для начала принципиальная схема усилителя мощности NF406:  Ток покоя транзисторов выходного каскада 25...30 mA, регулируется подстроечным резистором VR1 при закороченном входе. Блок питания для усилителя обычный не стабилизированный, трансформатор с двумя вторичными обмотками по 35 Вольт каждая на ток не менее 3 Ампер, диодный мост на ток 8 Ампер, и два электролита 10000mF на напряжение 63 Вольта. Цоколевка элементов и способ установки транзисторов на радиатор показаны на следующем изображении:  Набор для самостоятельной сборки усилителя NF406 от Masterkit выглядит так:  Вид печатной платы усилителя заводского изготовления:  В архиве с материалами по этому усилителю кроме схемы и печатной платы LAY6 формата вы сможете найти инструкцию по сборке от производителя, поэтому повторять написанное в ней нет смысла. Ну а плата, которую мы нарисовали в программе Sprint Layout применив исходное изображение выглядит следующим образом:  Фото-вид платы усилителя NF406 LAY6 формата:  Если кому будет удобнее ориентироваться при монтаже – вид расположения элементов на плате:  Принципиальная схема содержит только нумерацию элементов, поэтому для удобства мы нанести на плату их номиналы. Плата оригинала имеет размеры 149 х 62 mm, мы немного уменьшили ее, теперь размер стал 134 х 58 mm, компановка осталась прежняя. Список элементов схемы усилителя NF406: Резисторы: • R1 – 180k – 1 шт. • R2, R5 – 22k – 2 шт. • R3, R14, R15 – 4k7 – 3 шт. • R4 – 39k – 1 шт. • R6, R10 – 680R – 2 шт. • R7, R9 – 180R – 2 шт. • R8 – 6k8 – 1 шт. • R11 – 27k – 1 шт. • R12 – 560R – 1 шт. • R13, R19, R23 – 1k – 3 шт. • R16, R20, R24 – 100R – 3 шт. • R17, R26 – 15k – 2 шт. • R18, R25 – 150k – 2 шт. • R21, R22 – 0R22 / 5W – 2 шт. • R27 – 6R8 / 5W – 1 шт. • R28 – 10R – 1 шт. • VR1 – 1k - подстроечный резистор – 1 шт. Конденсаторы: • C1 – 1mF/16...50V – 1 шт. • C2 – 220pF = 221 – 1 шт. • C3 – 47mF/16V – 1 шт. • C4 – 0,015mF = 153 – 1 шт. • C5 – 68pF – 1 шт. • C6, C7, C8, C11, C13 – 0,1mF = 104 – 5 шт. • C9, C10 – 1000pF = 102 – 2 шт. • C12, C14 – 100mF/63V – 2 шт. Транзисторы: • TR1, TR2, TR3 – BC556 (PNP в корпусе TO-92) – 3 шт. • TR4, TR5 – MJE340 (NPN в корпусе TO-126) – 2 шт. • TR6 – BC557 (PNP в корпусе TO-92) – 1 шт. • TR7 – BC547 (NPN в корпусе TO-92) – 1 шт. • TR8, TR10 – BD139 (NPN в корпусе TO-126) – 2 шт. • TR9 – MJE350 (PNP в корпусе TO-126) – 2 шт. • TR11 – 2SC5200 (NPN в корпусе 2-21F1A) – 1 шт. • TR12 – BD140 (PNP в корпусе TO-126) – 1 шт. • TR13 – 2SA1943 (PNP в корпусе 2-21F1A) – 1 шт. Остальное: • D1, D2, D3, D4, D5, D6, D7 – 1N4148 – 7 шт. • L1 – катушка индуктивности бескаркасная – 16 витков провода диаметром не менее 1 мм – 1 шт. • Рекомендуемый радиатор с размерами не менее 148 х 55 х 47 mm – 1 шт. Транзисторы TR8, TR10, TR11, TR12, TR13 – устанавливаются на радиатор с использованием слюдяных прокладок и термопасты. Вид печатной платы с установленными элементами:  Плата усилителя в сборе с радиатором:  Размер файла-архива с материалами по усилителю NF406 – 1,3 Mb.
