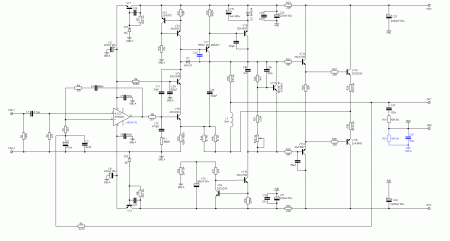

Усилитель QUASAR, класс "AB".  Приветствую, друзья. Мой друг Влад из Энгельса сподвиг меня на написание небольшой статьи по усилителю QUASAR. По его просьбе я рисовал печатную плату LAY6 с рядным расположением выходных транзисторов, плата была сделана ещё в 2021 году, но я до сих пор не выложил её на сайте, поэтому первая статья в текущем 2022 году будет посвящена именно этому усилителю. Приведу принципиальную схему:  Как я понял, ноги у этого усилителя растут с форума схем(.net), ветка посвященная усилителю Солнцева (Quad-405), и, если я правильно понял, КВАЗАР является улучшенной версией этого Quad-405. В общем особо я в тонкостях не разбирался, потому что моей задачей являлось отрисовка печатной платы, если кому захочется получить более обширную информацию - пожалуйста перечитайте эту километровую ветку самостоятельно, а я затрону только основные моменты, касающиеся данного усилителя. Вместо микросхемы LME49710 можно поставить OPA134, с LME звучание более детальное, но низов поменьше, скорость нарастания повыше, с OPA134 - золотая середина по соотношению цена/качество звучания, низа помягче, вроде как поприятнее, ну и OPA604, которая указывалась на многих вариантах схем. По поводу радиаторов для VT9/VT10 - с высотой 30 mm маловато, рука терпит, но лучше на этих радиаторах не экономить и поставить с высотой от 50 mm. Катушка мотается на отрезке ферритового стержня длиной 20 mm диаметром 8 mm 9 витков провода диаметром 1 mm. Ток покоя для транзисторов выходного каскада - рекомендуемый порядка 100 mA. Питание от 40-0-40 до 45-0-45 Вольт. По сведениям от Влада он запускал этот усилитель и от 35-0-35V, проблем не было. Плата с рядным расположением выходных транзисторов в формате LAY6 выглядит так:  По этой лейке уже было собрано несколько усилителей, то есть усилитель опробован в железе, промахов нет, всё работает. Список элементов для одного канала усилителя: - IC1 - LME49710 или OPA134 или OPA604 - 1 шт. - VD1, VD2 - стабилитрон на 16V - 2 шт. - VT1 - BD139 - 1 шт. - VT2 - BD140 - 1 шт. - VT3, VT4 - 2SA970 - 2 шт. - VT5, VT6, VT8 - 2SC2240 - 3 шт. - VT7 - 2N5401 или MPSA92 (цоколевку сверяйте) - 1 шт. - VT9, VT13 - 2SA1837 - 2 шт. - VT10, VT12 - 2SC4793 - 2 шт. - VT14 - 2SC5200 - 1 шт. - VT15 - 2SA1943 - 1 шт. - R1 - 220k / 0,25W - 1 шт. - R2, R4, R10 - 22k / 0,25W - 3 шт. - R3 - 3k3 / 0,25W - 1 шт. - R6 - 100R*/0,25W - 1 шт. - R7, R8 - 2k4 / 2W - 2 шт. - R9 - 2k7 / 0,25W - 1 шт. - R11 - 110R / 0,25W - 1 шт. - R12 - 150R / 0,25W - 1 шт. - R13 - 2k4 / 2W - 1 шт. - R14, R16 - 1k / 1W - 2 шт. - R15 - 680R / 0,25W - 1 шт. - R17 - 2k4 / 0,25W - 1 шт. - R18 - 47R / 1W - 1 шт. - R19 - 22R* / 0,25W - 1 шт. - R20 - 3k3 / 0,25W - 1 шт. - R21 - 270R / 0,25W - 1 шт. - R22 - TrimPot 2k многооборотный - 1 шт. - R23, R26 - 22R / 2W - 2 шт. - R24, R25 - 10R / 0,25W - 2 шт. - R27, R28 - 2R2 / 0,25W - 2 шт. - R26 - 30R / 2W - 1 шт. - Rx - добавлен последовательно с C12 - 680R - 1 шт. - R29, R30 - 0R33 / 2W - 2 шт. - C1 - 4,7uF - 1 шт. - C2 - 47uF/35V - 1 шт. - C3 - 3,3uF пленка - 1 шт. - C4 - 680n - 1 шт. - C5, C6 - 220uF/25V - 2 шт. - C7, C8 - 100nF/50V - 2 шт. - C11 - 51pF/50V - 1 шт. - C12 - 470pF/50V - 1 шт. - C13 - 100uF/50V - 1 шт. - C14 - 120pF/50V - 1 шт. - C15 - 1uF/400V - 1 шт. - C16 - 1uF/100V - 1 шт. - C17, C19 - 22...220n - 2 шт. - C18 - 100n/100V - 1 шт. - C26, C27 - 100n/50V - 2 шт. - Cx - 120pF/50V - 1 шт. (для VT9) - Cx - 56pF/50V - 1 шт. (для VT13) Обращаю внимание, ZOBEL-фильтр расположен не на плате усилителя, а на плате защиты акустики. Удачного повторения. Размер архива - 0,98 Mb.
