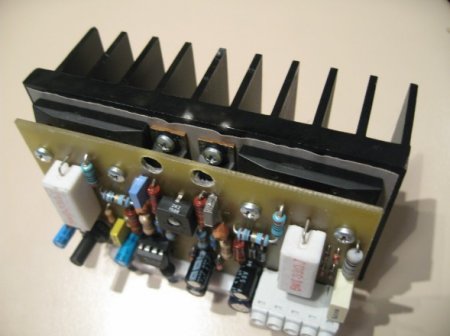

Собираем Hi-Fi транзисторный усилитель мощности 100 Ватт.  Данный проект повзаимствован на одном из зарубежных сайтов. Как пишет автор, за основу данного усилителя была взята принципиальная схема, во входном каскаде которого была установлена микросхема CA301, в предвыходном каскаде стояли транзисторы BD139/ BD140, оконечный каскад на транзисторах MJ15003 и MJ15004. В результате модернизации схемы с целью увеличения пропускной способности и скорости нарастания, что приводит к большей ясности звука и более быстрого реагирования на переходные процессы, на входе был установлен операционный усилитель NE5534, в предвыходном каскаде использованы транзисторы MJE15030, MJE15031, а в выходной каскад установлена комплементарная пара 2SC2774 и 2SA1170. Принципиальная схема показана на следующем рисунке:  При создании платы автор задался целью сделать печатку как можно меньшего размера, поэтому все транзисторы усилителя запаиваются со стороны проводников. Транзистор BC337 припаян между ножками тримера (подстроечного резистора) номиналом 2,2 кОм базой к ползунку. С обоих сторон этого же подстроечника находятся контактные площадки для транзисторов предвыходного каскада, рисовать на печатной плате (LAY6) корпуса этих транзисторов мы не стали, но места пайки промаркированы, не ошибетесь. Для крепления транзисторов предвыходного и оконечного каскадов к радиатору, они должны располагаться в одной плоскости, как показано на снимке ниже:  Все транзисторы должны быть изолированы от радиатора. Корпус транзистора BC337 должен прилегать к поверхности радиатора с применением термопасты для лучшего контроля за температурой, выделяемой усилителем мощности. Подстроечный реистор 100 кОм регулирует чувствительность входа. Подстроечный реистор 2,2 кОм регулирует ток покоя, который должен быть порядка 100 мА. Постоянные резисторы номиналами 5,6 кОм, 82 кОм, 2,2 кОм и 12 кОм – мощность 0,25 Вт. Резисторы 0,2 Ом – 5-ти ваттные. Остальные – 0,5 Вт. Трансформатор для блока питания должен иметь две вторичные обмотки по 25...26 Вольт. После выпрямления и сглаживания получите 37-0-37 Вольт. Ток не менее 3 Ампера. Настройка усилителя мощности сводится к установке тока покоя транзисторов выходного каскада тримером 2,2 кОм. Подключаем в качестве нагрузки резистор 4,7 Ом мощностью 5 Ватт. До включения питания выворачиваем регулятор против часовой стрелки до упора, включаем питание и замеряем ток покоя, он должен быть несколько миллиампер, далее по часовой стрелке поворачиваем тример до тех пор, пока на приборе будут показания около 100 мА. Исходники печатной платы следующие:   Печатная плата LAY6 формата имеет следующий вид:  Фото-вид платы усилителя LAY6 формата:  Плата выполнена под односторонний стеклотекстолит, размер 100 х 54 мм. Размер файла-архива с материалы по сборке усилителя мощностью 100 Ватт на комплементарной паре 2SC2774 и 2SA1170 (схема, плата LAY6 формата, снимки собранной платы) – 0,8 Mb.
