26-04-2016, 11:20




Транзисторный HI-FI усилитель 500 Ватт на канал.

Усилитель 2 х 500 на транзисторах 2SC5200 и 2SA1943Усилитель 2 х 500 на транзисторах 2SC5200 и 2SA1943


Предлагаем вашему вниманию принципиальную схему, а также печатную плату высококачественного транзисторного усилителя, мощнось каждого канала которого на нагрузку 4 Ома составляет 500 Ватт.

Принципиальная схема усилителя 500 ВаттПринципиальная схема усилителя 500 Ватт


Входная часть собрана на микросхеме UA741, ее можно заменить на TL071. Питание микросхемы берется с параметрических стабилизаторов, собранных на стабилитронах (ZENER - 1W) с напряжением стабилизации 15 Вольт.

Выходная часть усилителя собрана на пяти комплементарных парах транзисторов 2SC5200 и 2SA1943, это два транзистора разной проводимости с максимальным током коллектора 15 Ампер и мощностью рассеивания 150 Ватт в корпусе TO3P, они показаны на следующем изображении:


Комплементарная пара_2SC5200 и 2SA1943Комплементарная пара_2SC5200 и 2SA1943


Исходники печатной платы показаны на двух картинках ниже:

Расположение элементов на платеРасположение элементов на плате

Исходник платы усилителя 2х500Исходник платы усилителя 2х500


После преобразования PCB вида платы в формат LAY6 внешний вид получился следующий:

Amp_500W_LAYAmp_500W_LAY

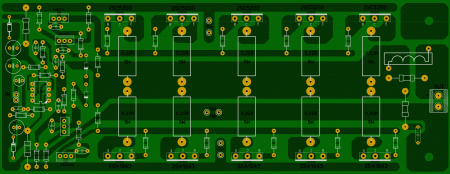

Фото-вид печатной платы LAY6 формата:

Amp_500W_LAY_fotoAmp_500W_LAY_foto

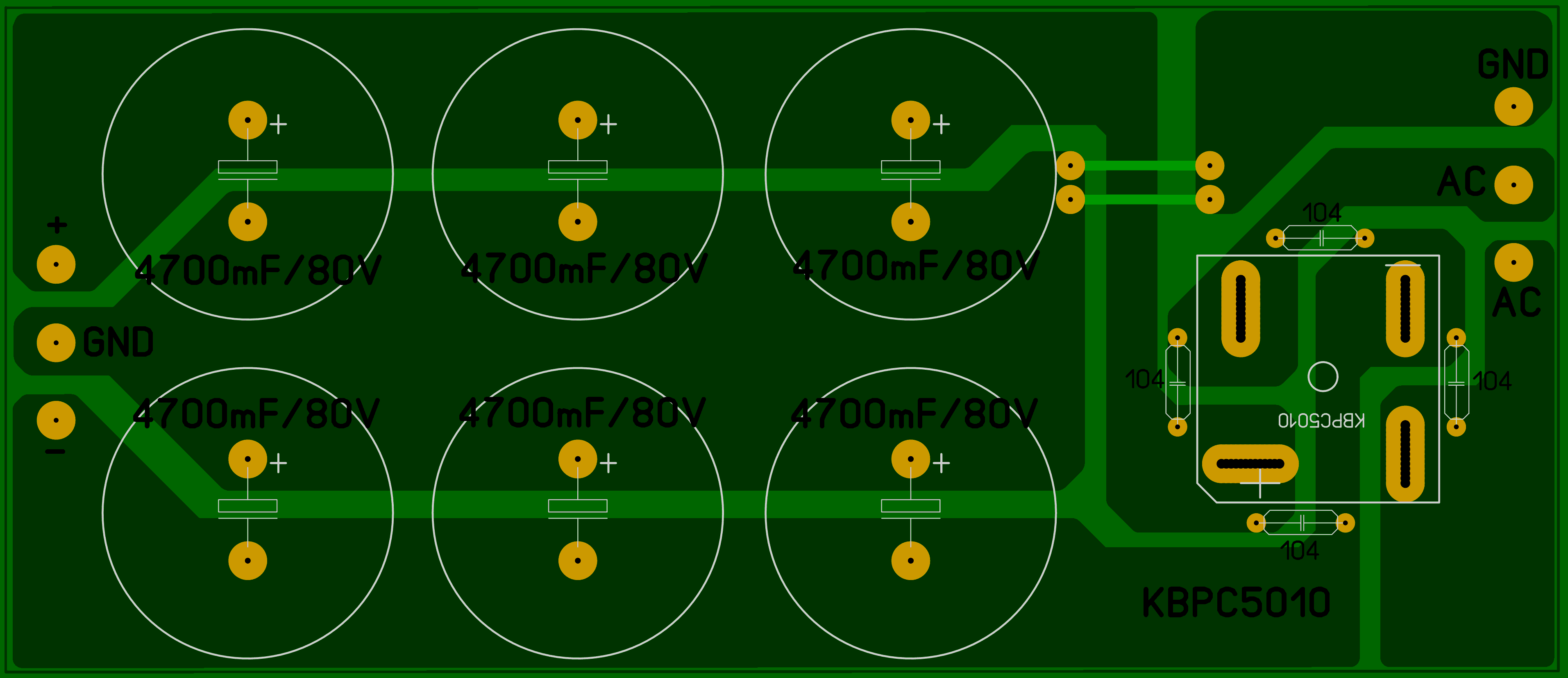

Далее показана печатная плата LAY6 формата блока питания усилителя:

BP_AMP_2x500W_LAYBP_AMP_2x500W_LAY

BP_AMP_2x500W_LAY_fotoBP_AMP_2x500W_LAY_foto


В блоке питания применена диодная сборка KBPC5010 на ток 50 Ампер, 4 конденсатора по 0,1 mF/100V и 6 электролитов емкостью 4700 mF на напряжение не менее 80 Вольт. Трансформатор для блока питания нужен достаточно мощный, вторичная обмотка должна иметь две половинки по 50 (55 max) Вольт и держать ток порядка 30...35 Ампер.

Внешние соединения показаны на рисунке ниже:


Схема подключения усилителя 500 ВаттСхема подключения усилителя 500 Ватт

Перечень элементов схемы на 2 канала.


Транзисторы:

• 2SC5200 – 10 шт.
• 2SA1943 – 10 шт.
• C2073 – 4 шт.
• A940 – 4 шт.

Резисторы:

• 2,2 Ом / 0,5 Вт. – 20 шт.
• 0,33 Ом / 5 Вт. – 20 шт.
• 10 Ом / 1 Вт. – 4 шт.
• 100 Ом / 1 Вт. – 4 шт.
• 5,6 кОм / 1 Вт. – 4 шт.
• 100 Ом / 0,25 Вт. – 10 шт.
• 330 Ом / 0,25 Вт. – 4 шт.
• 1 кОм / 0,25 Вт. – 4 шт.
• 18 кОм / 0,25 Вт. – 4 шт.
• 33 кОм / 0,25 Вт. – 2 шт.
• 56 кОм / 0,25 Вт. – 2 шт.

Конденсаторы:

• 4700mF / 80V – 6 шт.
• 100mF / 50V – 6 шт.
• 1mF / 50V – 2 шт.
• 100pF / керамика – 4 шт.
• 15pF / керамика – 2 шт.
• 330pF / керамика – 4 шт.
• 680pF / керамика – 4 шт.
• 220pF / керамика – 4 шт.
• 0,1mF / 250V пленка (104) – 2 шт.
• 0,1mF / 100V пленка (104) – 5 шт.

Микросхемы:

• UA741 или TL071 – 2 шт.

Диоды:

• Стабилитрон 15 Вольт 1 Ватт (ZENER) – 4 шт.
• 1N4007 – 4 шт.
• Диодная сборка на ток 35...50 А – 1 шт.

Предохранитель по первичке трансформатора – 5 Ампер – 1 шт.

Скачать схему и печатную плату можно по прямой ссылке с нашего сайта. Размер архива – 0,78 Mb.






Уважаемый Пользователь!
О том, как получить нужный материал, прочитайте информацию по кнопке ниже:








Просмотрело: 34447 Комментариев: 27 admin_yuriyk64

Понравилась новость? Не забудь поделиться ссылкой с друзьями в соцсетях.




11 сентября 2017 17:17
Комментариев: 0
Публикаций: 0

LAZ25051986

(11 сентября 2017 17:17)
Группа: ГостиРегистрация: --ICQ:
Здраствуйте. За што отвечают сопротивления R6 и R7 Зараниэ спасибо




11 сентября 2017 22:52
Комментариев: 410
Публикаций: 1199

admin_yuriyk64

(11 сентября 2017 22:52)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Это элементы обратной связи, они определяют коэффициент усиления всего усилителя. Для примера, на схеме вход - 250 мВ, а что бы работать с входным сигналом 1В, тогда R6 надо уменьшить примерно в 4 раза. (К ус= R6/R7+1).




13 сентября 2017 19:35
Комментариев: 0
Публикаций: 0

LAZ25051986

(13 сентября 2017 19:35)
Группа: ГостиРегистрация: --ICQ:
скажитэ пажалуста а на счет тока покоя усилителя он уже установлен или нет в этой схеме нет переменного сопротивления штоби установить падениэ напрежения в сопротивлениях емитера транзисторов виходного каскада. Зарания благодарен.




13 сентября 2017 20:59
Комментариев: 410
Публикаций: 1199

admin_yuriyk64

(13 сентября 2017 20:59)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
В этой схеме нет регулировки тока покоя.




11 января 2018 09:39
Комментариев: 0
Публикаций: 0

ruslanaci

(11 января 2018 09:39)
Группа: ГостиРегистрация: --ICQ:
добрыи день. скажите к данному усилителю можно использовать этот блок питания с зашитои APEX PSU-7? и куда нужно подключить выводы Protect к усилителю?




11 января 2018 12:16
Комментариев: 410
Публикаций: 1199

admin_yuriyk64

(11 января 2018 12:16)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
APEX PSU-7 это совокупность обычного не стабилизированного блока питания для усилителя мощности, системы софт-старт для понижающего трансформатора и релейной защиты акустики. Чтобы получить 70-0-70V постоянки для питания этого усилителя используется трансформатор со вторичной обмоткой 50-0-50V переменки. По поводу подключения защиты (контакты PROTECT) - гляньте схемы усилителей мощности в статьях, например, APEX AX12, APEX AX20, APEX A33, APEX B500, APEX B250.




13 февраля 2018 01:56
Комментариев: 0
Публикаций: 0

aaaeee

(13 февраля 2018 01:56)
Группа: ГостиРегистрация: --ICQ:
доброго времени суток, в списке деталей и на печатке указаны резисторы 2,2 ом 0,5вт! а по схеме 0,22 5вт? с чем связана замена? и не будут ли они гореть?




13 февраля 2018 05:03
Комментариев: 0
Публикаций: 0

aaaeee

(13 февраля 2018 05:03)
Группа: ГостиРегистрация: --ICQ:
ой косяк я! это 0,22 5вт заменили на 0,33?




14 февраля 2018 00:19
Комментариев: 410
Публикаций: 1199

admin_yuriyk64

(14 февраля 2018 00:19)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
2,2 Ома - это резисторы в базовых цепях, а 0R22 - в эмиттерных.




14 февраля 2018 18:19
Комментариев: 0
Публикаций: 0

aaaeee

(14 февраля 2018 18:19)
Группа: ГостиРегистрация: --ICQ:
та я понял, я не то написал случайно! а почему в "Перечне элементов схемы" указаны 0,33 ом 5вт?




16 февраля 2018 08:39
Комментариев: 410
Публикаций: 1199

admin_yuriyk64

(16 февраля 2018 08:39)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Большой разницы нет, ставьте или 0R22/5W как в принципиальной схеме, или 0R33/5W как в исходнике печатной платы.




4 февраля 2019 16:21
Комментариев: 0
Публикаций: 0

dmitriy12111

(4 февраля 2019 16:21)
Группа: ГостиРегистрация: --ICQ:
Здравствуйте. Заинтересовал усилитель хочу собрать для концертной ас мощность нужна около 300ватт. на канал. Можно будит просто ставить не все транзисторы или для понижения мощности еще что то нужно делать?




4 февраля 2019 16:43
Комментариев: 410
Публикаций: 1199

admin_yuriyk64

(4 февраля 2019 16:43)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
В начале статьи написано, что это усилитель 500 Ватт, но мощность усилителя напрямую зависит от напряжения питания, в данном случае 70-0-70V DC. Подайте на усилитель чуть меньшее напряжение, например, 55-0-55V DC, при этом я бы еще пересчитал номинал резисторов параметрических стабилизаторов, откуда питается операционный усилитель входного каскада. Имейте ввиду, эта схема без регулировки тока покоя транзисторов выходного каскада.
Как альтернативу можно рассмотреть и другие схемы усилителей, например APEX B250 или APEX B500. Для просмотра статей используйте ПОИСK по сайту. Можно так же рассмотреть APEX SR250 или APEX SR300.
APEX HV350 - выходной каскад построен на полевиках. В общем куча вариантов для вашего диапазона мощности усилителя.




4 февраля 2019 18:02
Комментариев: 0
Публикаций: 0

dmitriy12111

(4 февраля 2019 18:02)
Группа: ГостиРегистрация: --ICQ:
Спасибо за подробный ответ. Просто я думал можно убрать транзисторы для экономии бюджета. А еще вопрос на выходе стоит как я понимаю дроссель? как его рассчитать какой диаметр провода или можно откуда нибудь снять?




4 февраля 2019 20:09
Комментариев: 410
Публикаций: 1199

admin_yuriyk64

(4 февраля 2019 20:09)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
На выходе не дроссель, на выходе обычная катушка индуктивности. Если видите - в параллель стоит резистор 10R, так вот берете резистор этого номинала ватт на 5, и мотаете прямо на него провод ПЭВ-2 или подобный медный диаметром 1...1,2 mm на всю длину резистора, концы провода припаиваете к выводам резистора, и это всё впаиваете в плату. Это по поводу катушки. По поводу транзисторов - просто убрать одну пару транзисторов или не впаивать их в плату будет не достаточно.




4 февраля 2019 22:22
Комментариев: 0
Публикаций: 0

dmitriy12111

(4 февраля 2019 22:22)
Группа: ГостиРегистрация: --ICQ:
Спасибо за ответ. Присмотрел схему APEX HV350 вроде не сложная. Но там нужно выставлять ток покоя ? подстроечным резистором. Как это правильно сделать? извиняюсь за глупые вопросы наверно, просто не собирал транзисторные усилители только на микросхемах.




5 февраля 2019 06:27
Комментариев: 410
Публикаций: 1199

admin_yuriyk64

(5 февраля 2019 06:27)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Значит этот усилитель для вас уже будет сложный. А вообще ток покоя обычно утанавливают по падению напряжения на резисторах 5W, тема достаточно избитая на многих форумах, в комментариях подробно описывать не буду. Таблицу выслал вам на почту, думаю разберетесь. Выбираете номинал резистора, ниже выбираете значение тока покоя, и слева смотрите какое падение напряжения на резисторе должно быть. Подстроечным резистором BIAS регулируем до этого значения падения напряжения, что будет соответствовать нужному току покоя. Регулировка на прогретом усилителе.




7 февраля 2019 20:23
Комментариев: 0
Публикаций: 0

dmitriy12111

(7 февраля 2019 20:23)
Группа: ГостиРегистрация: --ICQ:
Спасибо ближе к лету буду пробовать




17 февраля 2019 21:34
Комментариев: 0
Публикаций: 0

Виктор Рейнз

(17 февраля 2019 21:34)
Группа: ГостиРегистрация: --ICQ:
Собираю данный усилитель, практически все уже готово, даже блок софт старта и защиты АС, жду только радиаторы, и нужно сообразить хороший корпус. Даже ролик на ютуб сделал, но не знаю как его здесь показать, антиспам работает.




17 февраля 2019 21:54
Комментариев: 410
Публикаций: 1199

admin_yuriyk64

(17 февраля 2019 21:54)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Приветствую, Виктор. В комментах я запретил показ ссылок и остального медиа-контента в связи с тем, что устал спам выкидывать. Можно скинуть ссылку или ролик мне на почту: YuriyK1 на яндексе.




17 февраля 2019 22:00
Комментариев: 0
Публикаций: 0

Виктор Рейнз

(17 февраля 2019 22:00)
Группа: ГостиРегистрация: --ICQ:
admin_yuriyk64,
Почему то ваш адрес эл. не распознается, c Gmail отправляю. Адрес YuriyK1 в поле Кому не распознан. Проверьте правильность ввода всех адресов.




17 февраля 2019 22:18
Комментариев: 0
Публикаций: 0

Виктор Рейнз

(17 февраля 2019 22:18)
Группа: ГостиРегистрация: --ICQ:
admin_yuriyk64,
Все отправил ссыл на ролик по почте, просто забыл дописать собакен яндекс точкен ру.)




13 августа 2019 13:28
Комментариев: 0
Публикаций: 0

dmitriy12111

(13 августа 2019 13:28)
Группа: ГостиРегистрация: --ICQ:
Доброго дня. Кто нибудь собрал и послушал усилок? как он в плане звука? Просто нет данных не каких, насчет искажений и шумов данного усилителя. Хочу собрать его для мероприятий и что бы можно было иногда и дома послушать. Естественно не на максималке.




7 января 2021 20:37
Комментариев: 0
Публикаций: 0

Александр

(7 января 2021 20:37)
Группа: ГостиРегистрация: --ICQ:
Здравствуйте, собрал данный усилитель, напряжения 60-0-60 импульсное,почему-то
получился перекос по базам,все детали перепрововерил,на выходе постоянки нет.Скажите,где я допустил ошибку,я пока новичка в этом деле.




7 января 2021 23:21
Комментариев: 410
Публикаций: 1199

admin_yuriyk64

(7 января 2021 23:21)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Приветствую, Александр. Ответил вам на e-mail.
Виктор отправил вам следующий совет - Подбирайте транзисторы выходные и диф каскада по hfe должно быть практически одинаковые.




8 января 2021 13:04
Комментариев: 0
Публикаций: 0

Александр

(8 января 2021 13:04)
Группа: ГостиРегистрация: --ICQ:
Спасибо Юрию за грамотные советы,усилитель запустил,спасибо ещё раз и с новым годом




8 января 2021 13:43
Комментариев: 410
Публикаций: 1199

admin_yuriyk64

(8 января 2021 13:43)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Приветствую, Александр. Спасибо за поздравление. Я рад что всё получилось.
