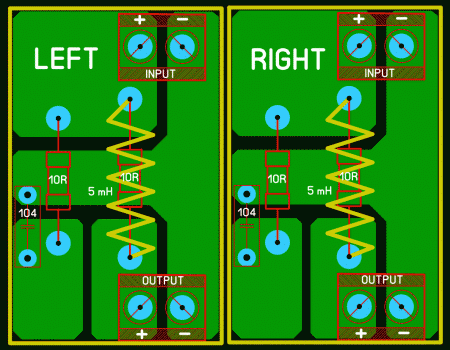

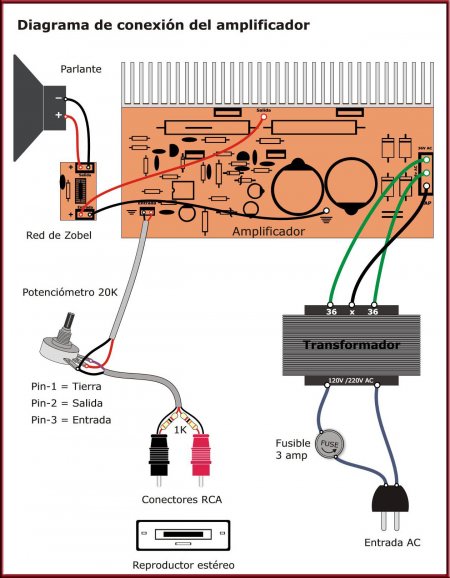

Собираем транзисторный УНЧ 100 Ватт на канал.  Как обычно “забугор-нэт” делится с нами очередным проектом качественного усилителя мощности с высокими техническими характеристиками. На нагрузку сопротивлением 8 Ом каждый канал выдает 100 Ватт. Ниже на картинке показана принципиальная схема одного канала усилителя:  Входная цепь собрана на операционном усилителе UA741 (можно заменить на TL071), питание двуполярное через параметрические стабилизаторы на одноваттных стабилитронах с напряжением стабилизации 15 Вольт. Предвыходной каскад собран на транзисторах TIP41/TIP42, смещение на базах 0,7 Вольта (указано на схеме). Выходной каскад собран на комлементарной паре 2SC3858 и 2SA1494:  Данные из Datasheet на транзисторы 2SC3858 и 2SA1494:   Ниже показаны исходники печатной платы усилителя:   Печатная плата LAY6 формата имеет следующий вид:  Фото-виид печатной платы LAY6 формата:  Блок питания собран на одной плате с усилителем. Состоит из диодного моста (4 диода на ток не менее 3 Ампера) и сглаживающих конденсаторов 4700 mF/63V. Цепь Зобеля вынесена на отдельную небольшую плату, которая включается между выходом усилителя мощности и нагрузкой. Исходник и вид LAY6 формата платы фильтра показаны ниже:    Внешние соединения с платой усилителя:  Список элементов для сборки одного канала усилителя (для стерео – умножайте количество на 2): Микросхемы: • UA741 – 1 шт. (можно заменить на TL071) Транзисторы: • 2SC3858 – 1 шт. • 2SA1494 – 1 шт. • TIP41 – 1 шт. • TIP42 – 1 шт. • C945 – 1 шт. • A1015 – 1 шт. Конденсаторы: • 4700 mF/50V – 2 шт. • 100 mF/50V – 2 шт. • 220 mF/50V – 1 шт. • 0,47 mF (474) пленка – 1 шт. • 10 pF керамика – 1 шт. • 4700 pF (472) керамика – 2 шт. • 220 pF (201) керамика – 2 шт. • 330 pF (331) керамика – 2 шт. Резисторы: • 0,22 Ом/10W – 2шт. • 100 Ом/1W – 2 шт. • 220 Ом/0,25W – 2 шт. • 100 Ом/0,25W – 3 шт. • 15 кОм/0,25W – 2 шт. • 1 кОм/0,25W – 2 шт. • 2,2 кОм/1W – 2 шт. • 56 кОм/0,25W – 1 шт. • 22 кОм/0,25W – 1 шт. Диоды: • 4 диода на ток не менее 6 Ампер, например P600J • 1N4007 – 2 шт. • 2 стабилитрона (ZENER) на напряжение 15 Вольт Фильтр Зобеля: • 2 конденсатора 0,1 mF/250V (104) • 2 резистора 10 Ом 1W • Катушка мотается проводом ПЭВ-2 диаметром 1,4...1,6 мм на оправке диаметром 12 мм, кол-во витков – 10...12. Трансформатор с двумя вторичками по 33 Вольта на ток 5...6 Ампер. Сетевой предохранитель на 3 Ампера. Скачать данный проект можно по прямой ссылке с нашего сайта. Размер архива – 1,8 Mb.
