21-04-2016, 21:48

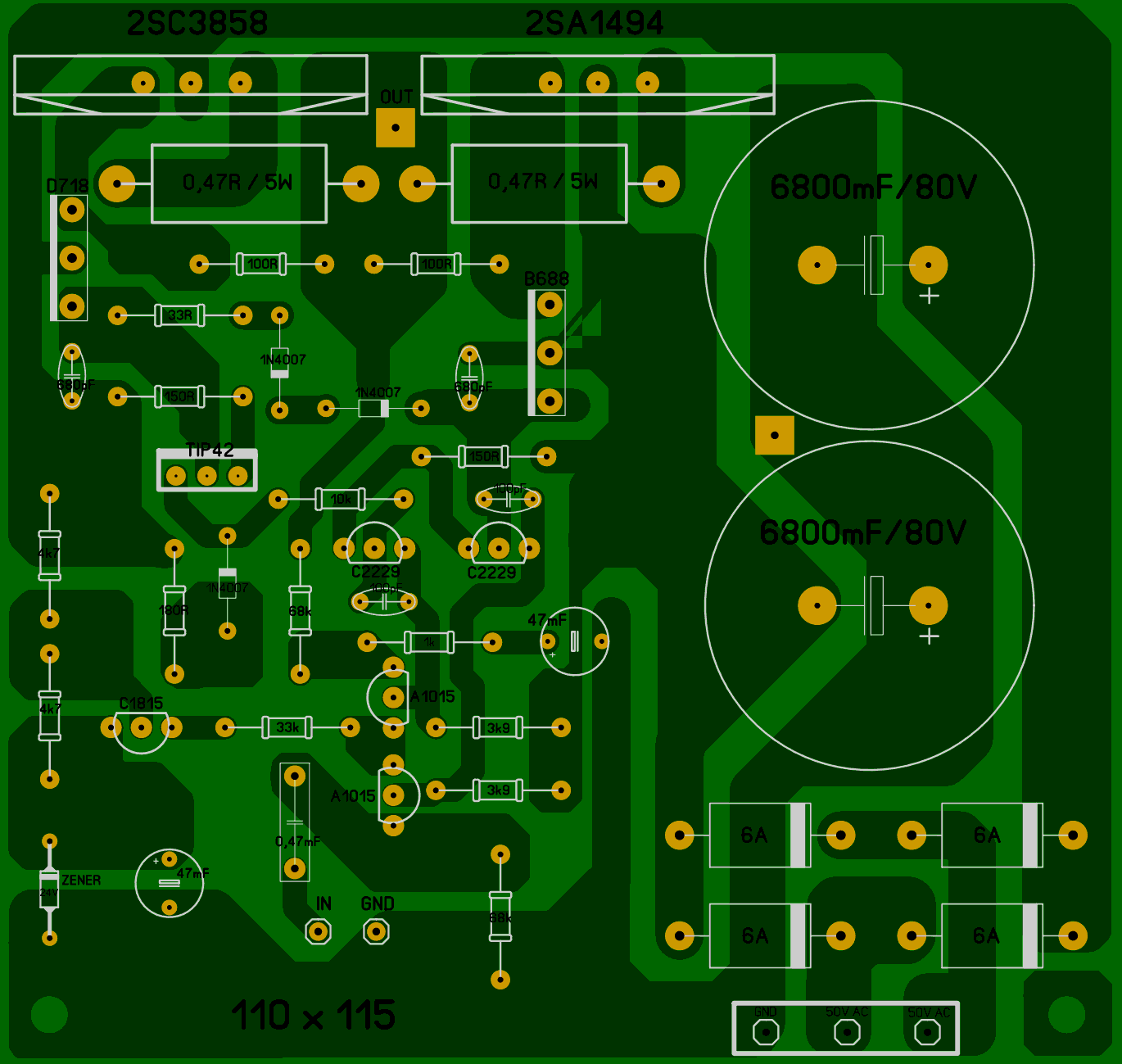

Ниже рассмотрена схема стереофонического Hi-Fi усилителя с высокими техническими характеристиками, реализованная на транзисторах без применения интегральных микросхем. На нагрузку 8 Ом при напряжении питания ±70 Вольт мощность каждого канала составляет 125 Ватт. Выходной каскад собран на комплементарной паре транзисторов 2SC3858 и 2SA1494. Принципиальная схема усилителя (показан 1 канал): Исходники печатной платы усилителя: Цепь Зобеля автор решил расположить на отдельной плате, ее исходник ниже: Ниже показаны преобразованные рисунки плат в LAY6 формат. Печатная плата усилителя на 1 канал: Размер платы на 1 канал – 110 х 115 мм, фольгированный стеклотекстолит – односторонний. Печатная плата усилителя для стереофонического варианта формата LAY6 имеет следующий вид: Размер платы на 2 канала – 190 х 116 мм, фольгированный стеклотекстолит – односторонний. Печатная плата фильтра Зобеля: Размер платы фильтра – 42 х 40 мм, фольгированный стеклотекстолит – односторонний. Катушка содержит 10...12 Витков провода ПЭВ-2 диаметром 1,4 мм, мотается на резистор 10 Ом 1W. Обозначение конденсатора 104 соответствует емкости 0,1 mF. Резисторы 0,47 Ом – 5 Ваттные. Резисторы в цепи стабилитрона номиналом 4,7 кОм, в предоконечном каскаде номиналом 100 Ом и резисторы в выходном фильтре номиналом 10 Ом – на 1 Ватт. Остальные резисторы – 0,25W. Стабилитрон (ZENER) – 1W с напряжением стабилизации 24 Вольта. Внешние соединения с платой усилителя показани ниже: Увеличить выходную мощность усилителя можно путем добавления в параллель комплементарных пар транзисторов на выход усилителя и увеличения напряжения питания до ± 75 Вольт. Параллельное соединение показано ниже: Скачать схему и печатные платы транзисторного усилителя 2 х 125 Ватт можно по прямой ссылке с нашего сайта. Размер архива – 0,58 Mb.
