8-11-2015, 11:08




Усилитель 60 Ватт с отличным звучанием.

Схема усилителя 60Вт на OPA551PAСхема усилителя 60Вт на OPA551PA


В этой статье мы рассматриваем схему УНЧ, автором которой является Сергей Кузьменко. Усилитель обладает мягким звучанием, по утверждениям автора сходным с мягким звуком лампового усилителя, и имеет следующие технические характеристики:

● Мощность - 60 Ватт;
● Диапазон воспроизводимых частот - 10…25000 Гц;
● Сигнал/шум - не ниже 92 dB;
● Коэффициент нелинейных искажений - 0,001 %.

Принципиальная схема усилителя:


Принципиальная схема усилителя на OPA551PAПринципиальная схема усилителя на OPA551PA


Входной каскад реализован на операционном усилителе OPA551PA Burr-Brown Corporation. Если вас интересует полное описание микросхемы (datashit), можете скачать его по прямой ссылке с нашего сайта:



Если вам не особо критична мощность усилителя, и вы считаете, что 40 Ватт на канал вполне будет достаточно, можно уменьшить напряжение питания усилителя до +- 25 Вольт, применив при этом микросхему OPA604 вместо OPA551PA. При этих изменениях качество звука станет еще лучше, а так же греться выходные транзисторы станут намного меньше, а это способствует уменьшению площади радиаторов для этих транзисторов. Печатную плату при таких изменениях перерисовывать не нужно. Единственное, что нужно сделать, это пересчитать номиналы резисторов R18 и R19, и поставить стабилитроны VD1 и VD2 на 24 Вольта в цепях питания микросхемы. Так же можно и увеличить выходную мощность усилителя до 100 Ватт подняв питание до +- 40 Вольт.

На принципиальной схеме выше указан вариант с использованием отечественных транзисторов для тех, кто испытывает напряги с импортом, ну а у кого таких проблем нет, можно применить и зарубежные, правда автор утверждает, что и на “совковых” элементах звучание усилителя не на много хуже, и на слух практически незаметна разница. В импорте транзисторы следующие:

● VT1- B647
● VT2- D667
● VT3- C2240
● VT4- A970
● VT5- D669
● VT6- B649
● VT7- D1047
● VT8- B817

Выходные и предвыходные транзисторы устанавливаются на радиаторы площадью не менее 600 см² на каждый канал. Транзисторы от радиаторов изолированы.

На форуме некоторые радиолюбители просят уточнить мощность примененных в схеме резисторов:

● R1-1кОм 0,125 Ватт
● R2-100кОм 0,125 Ватт
● R3-100кОм 0,125 Ватт
● R4-2,7 мОм 0,125 Ватт
● R5-620 Ом 0,125 Ватт
● R6-10кОм 0,125 Ватт
● R7-220Ом 0,125 Ватт
● R8-220Ом 0,125 Ватт
● R9-10кОм 0,125 Ватт
● R10-220Ом 0,125 Ватт
● R11-220Ом 0,125 Ватт
● R12-150Ом 0,125 Ватт
● R13-22Ом 0,25 Ватт
● R14-22Ом 0,25 Ватт
● R15-0,27Ом 5 Ватт
● R16-0,27Ом 5 Ватт
● R17-10Ом 1 Ватт

Намотка катушки сделана в один слой провода ПЭВ-2 диаметром 1 мм, и содержит 16…20 витков.

Емкости С2 и С7 – металлобумажные, остальные – многослойная керамика.

Блок питания – не стабилизированный, и, как видно на следующем фото, автор собрал отдельный источник питания для каждого канала. При выборе трансформаторов следует учесть, что их мощность должна быть примерно в два раза больше мощности усилителя, например, если мощность канала составляет 60 Ватт, трансформатор в блоке питания должен быть в районе 120 Ватт.


Усилитель на OPA551PAУсилитель на OPA551PA


Электролитические емкости в БП по 10000 микрофарад в плече, можно поставить и большего номинала.

Конденсатор для блока питания усилителяКонденсатор для блока питания усилителя


Несколько снимков платы блока питания усилителя:

Платы блока питания усилителяПлаты блока питания усилителя

Диодный мост блока питания усилителяДиодный мост блока питания усилителя

Блок питания усилителяБлок питания усилителя

Трансформатор блока питания усилителяТрансформатор блока питания усилителя


Принципиальная схема блока питания:

Схема блока питания усилителя на OPA551PAСхема блока питания усилителя на OPA551PA


Печатная плата усилителя на OPA551PA выглядит следующим образом:

Печатная плата усилителя на OPA551PAПечатная плата усилителя на OPA551PA

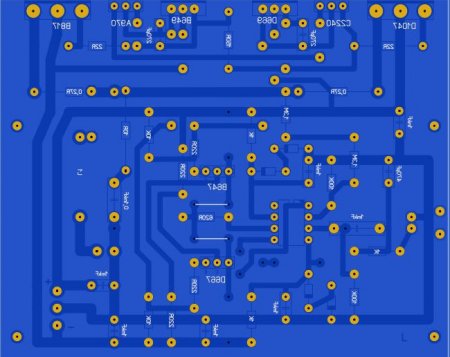

Печатная плата усилителя на OPA551PA _2Печатная плата усилителя на OPA551PA _2


Печатная плата блока питания:

Печатная плата блока питания усилителяПечатная плата блока питания усилителя

Печатная плата блока питания усилителя _ 2Печатная плата блока питания усилителя _ 2


Как пишет автор схемы, настраивать в усилителе нечего, в нем нет регулировок тока покоя выходного каскада. При первом включении вход замыкается на землю перемычкой, и проверяется наличие постоянки на выходе, это напряжение должно быть в пределах +20…-20 мВ, и если это так, выключаем питание и снимаем перемычку со входа.
Микросхема обеспечивает коэффициент усиления порядка 25, транзисторы VT1, VT2, VT5, VT6, VT7, VT8, включенные по схеме с общим эмиттером усиливают сигнал по току, коэффициент 10.
VT3 и VT4 обеспечивают термостабилизацию усилителя и установлены на радиатор с выходными транзисторами.

Печатные платы усилителя и блока питания, а также принципиальные схемы можно скачать по прямой ссылке с нашего сайта. Размер файла архива для скачивания – 0,22 Mb.
