18-05-2022, 10:43

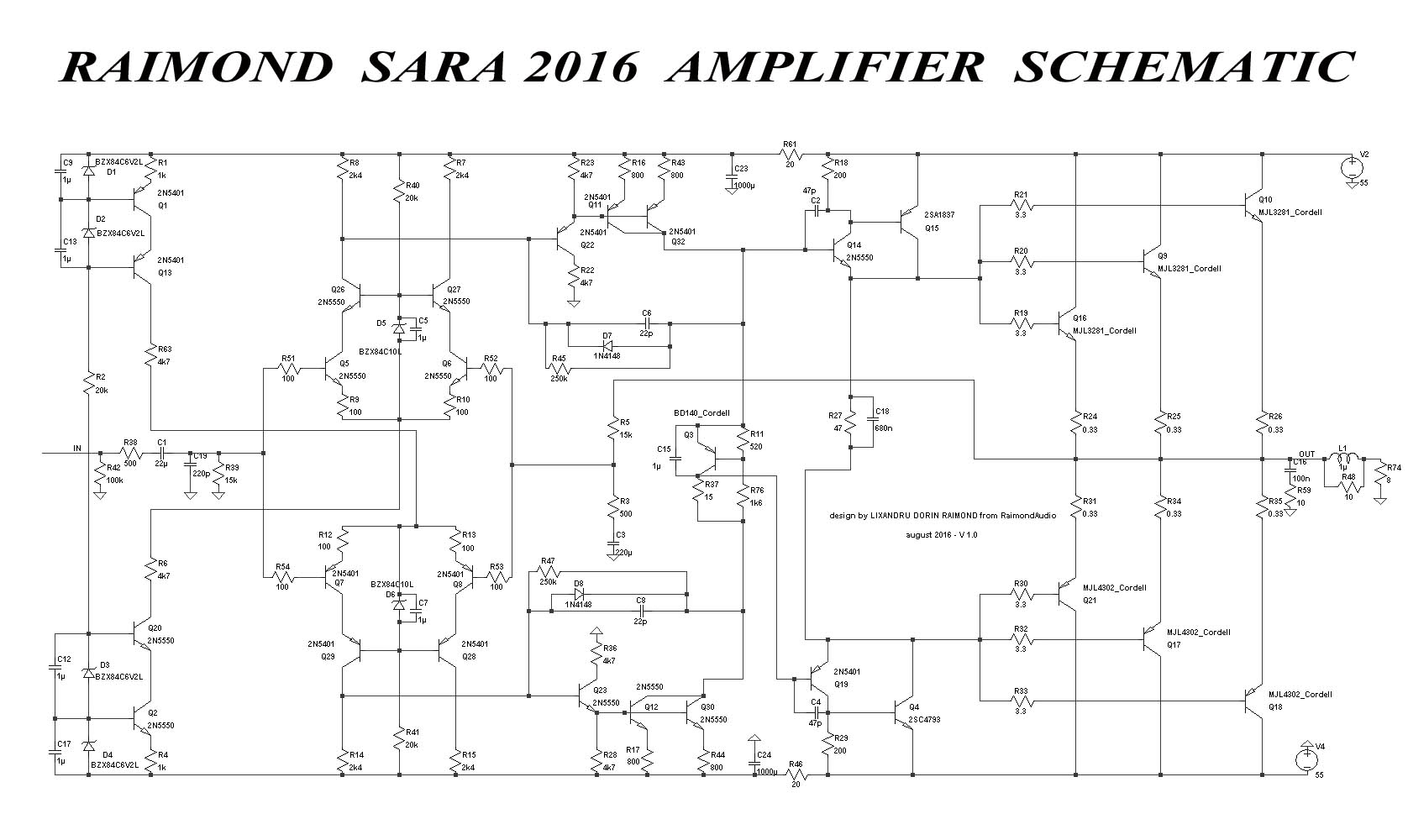

SARA-2016 RAIMOND AUDIO Amplifier with Alex MM PCB.  Приветствую, друзья. Сегодня подготовил материал для повторения усилителя Раймонда из Румынии SARA-2016. Ссылку на ветку форума по этому проекту найдете в архиве в текстовом файле, ник автора - greierasul. Не поленитесь прочесть 11 страниц форума, эту информацию в этой статье я переписывать не буду, приведу лишь принципиальную схему, печатные платы в формате LAY6 для варианта усилителя с выходными транзисторами MJL4302A/MJL4281A и вариант с выходниками 2SC5200/2SA1943, а так же составлю список элементов для одного из вариантов. И так, принципиальная схема усилителя SARA-2016:  Совсем коротко, заявленная мощность этого усилителя 130 Ватт на нагрузку 8 Ом, суммарный ток покоя 0,3А для всех 3-х транзисторов или 0,1А для каждого оконечного транзистора. По словам автора усилитель имеет очень хороший звук, очень хорошую стабильность, очень хорошие общие характеристики, симметричную скорость нарастания и т. д. Рекомендуемая мощность понижающего трансформатора 300 Ватт, для получения питающего напряжения от 50-0-50V DC до 55-0-55V DC нужно иметь две вторичные обмотки по 36...38V AC, максимум для вторички это 40-0-40V. Разводку печатной платы сделал Alex MM, но на форуме плат в формате LAY6 я не нашел, только PDF, и если мне не изменяет память, есть GERBER, по этим материалам и были сделаны эти лейки. Внешний вид плат двух вариантов приведен ниже:   Хочу обратить внимание, нумерация элементов на принципиальной схеме выполнена безобразно, и не по порядку, например, транзисторы с номерами Q24 и Q25 отсутствуют, но я не буду делать свои изменения, оставлю как есть, а список составлю без учета нумерации, ибо глаза поломаешь шарить по схеме и отыскивать нужный номер элемента. Ниже перечень для варианта с выходными транзисторами 2SC5200/2SA1943. Список элементов схемы усилителя SARA-2016: - 2N5401 - 9 шт. - 2N5550 - 9 шт. - MJE350 - 1 шт. - 2SA1381C - 2 шт. - SC3503C - 2 шт. - Toshiba 2SA1943 (TTA1943) - 3 шт. - Toshiba 2SC5200 (TTC5200) - 3 шт. - Стабилитрон 6V2 - 4 шт. - Стабилитрон 1N5240B 500mW на напряжение 10V - 4 шт. - Диод BAV21 - 2 шт. - Светодиод 5mm - 2 шт. - 3R3/0,25W - 6 шт. - 200R - 2 шт. - 47R/3W - 1 шт. - 0R68/3W - 12 шт. - 15R/0,25W - 1 шт. - 1k/0,25W - 3 шт. - 10R/3W - 2 шт. - 1R/1W - 2 шт. - 15k/0,25W - 2 шт. - 5k1/1W - 2 шт. - 20R/1W - 2 шт. - 4R7/1W - 2 шт. - 800R/0,25W - 4 шт. - 4k7/0,25W - 4 шт. - 250k/0,25W - 2 шт. - 20k/1W - 2 шт. - 2k4/0,25W - 4 шт. - 1k5/0,25W - 2 шт. - 100R/0,25W - 8 шт. - 3k3/1W - 2 шт. - 10k/1W - 2 шт. - 500R/0,25W - 2 шт. - 100k/0,25W - 1 шт. - 1uF/63V - 7 шт. - 47uF/35V электролит - 2 шт. - 470uF/6,3V электролит - 2 шт. - 100uF/63V - 6 шт. - 220pF - 1 шт. - 15pF - 2 шт. - 47pF - 2 шт. - 100nF/63V - 4 шт. - 100nF/250V - 1 шт. - 680nF/63V - 1 шт. Вместо транзисторов 2n5401/2n5551 вы можете использовать NTE288/NTE287, вместо 2SA1837/2SC4793 TME на форуме предлагаются аналоги NTE2647/NTE2648. Вместо резисторов на 500 и 800 Ом можно поставить 510R и 820R соответственно. Катушка - L = 1,5 мкГн. Диаметр эмалированного проводника 1мм, диаметр оправки 10мм, количество витков 20, длина катушки 20мм. Плата усилителя SARA-2016 в сборе выглядит следующим образом:  В архиве оба варианта плат в формате LAY6. Удачного повторения. Размер архива - 4,3 Mb.
