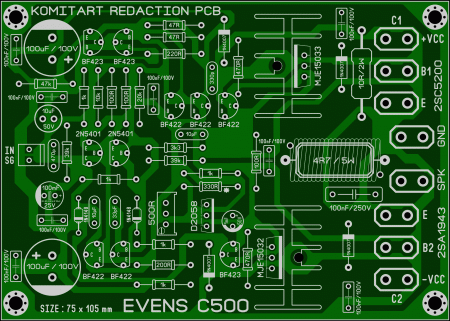

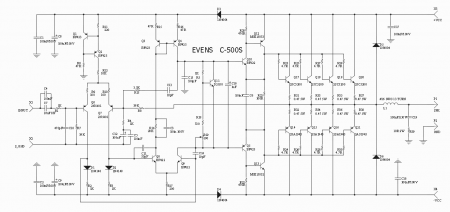

EVENS C500 AMPLIFIER.  Приветствую друзья. В этой статье представляю вам усилитель мощности EVENS C500. Как я понял, схема разработана по мотивам CROWN XLS серии, и как пишется в оригинальной статье, была улучшена для использования в более мощных усилителях мощности. Чтобы сделать его более простым и удобным для повторения из схемы CROWN были удалены некоторые цепи, такие как цепи защиты от перегрузки по току, и в качестве выходных транзисторов были применены наиболее распространенные 2SC5200 и 2SA1943, это позволило легко собрать все необходимые компоненты для сборки этого проекта по невысокой цене. Заявленные технические характеристики следующие: Напряжение питания макс....................................................+/-95 В Напряжение питания рекомендованное.............................от +/-75 до +/-80 В Выходная мощность.............................................................255W rms на 8 Ом 400W rms на 4 Ом Частотная характеристика...................................................20 Гц - 20 кГц Чувствительность по входу..................................................1.25V rms Входное сопротивление.......................................................39кОм Перевод с Тайского языка получается слишком корявый, поэтому оригинальную статью я переводить не стал, но ссылка будет в материалах в архиве, кому будет интересно - гляньте. Ниже представлена принципиальная схема усилителя EVENS C500:  Как вы уже поняли, данная плата представляет собой драйвер усилителя, базовые резисторы выходников, эмиттерные мощные резисторы и выходные транзисторы монтируются отдельно на радиаторе охлаждения. Плата драйвера односторонняя, размер 75 x 105 mm, внешний вид лейки такой:  Ниже на картинке представлена схема внешних соединений:  Список элементов EVENS C-500 AMP: - Q1, Q2, Q3, Q4, Q5 - BF423 - 5 шт. - Q6, Q7 - 2N5401 - 2 шт. - Q8, Q9, Q10 - BF422 - 3 шт. - Q11 - D2058 - 1 шт. - Q12 - MJE15033 - 1 шт. - Q13 - MJE15032 - 1 шт. - Q14, Q15, Q16, Q21 - 2SA1943 - 4 шт. - Q17, Q18, Q19, Q20 - 2SC5200 - 4 шт. Обращаю внимание, Q11 это транзистор D2058, 2SC2058 это не одно и то же, можно поставить BD139. - D1, D2 - 1N4148 - 2 шт. - D3, D4, D5, D6 - 1N4004...1N4007 - 4 шт. - R1, R2, R3, R4, R5 - 1k/0,25W - 5 шт. - R6 - 47k/0,25W - 1 шт. - R7, R8 - 39k/0,25W - 2 шт. - R9, R10 - 100R/0,25W - 2 шт. - R11 - 220R/0,25W - 1 шт. - R12 - 10k/0,25W - 1 шт. - R13 - 3k3/0,25W - 1 шт. - R14 - 20k/0,25W - 1 шт. - R15, R16 - 47R/0,25W - 2 шт. - R17 - 200R/0,25W - 1 шт. - R18 - 330R/0,25W - 1 шт. - R19 - 500R TrimPot - 1 шт. - R20, R21 - 470R/0,25W - 2 шт. - R22 - 100R/0,25W - 1 шт. - R23...R30 - 4R7/0,25W - 8 шт. - R31...R38 - 0R47/5W - 8 шт. - R39 - 10R/2W - 1 шт. - R40 - 4R7/5W - 1 шт. (на нем намотана выходная катушка) - C1, C2, C3, C4, C5, C6, C16, C17 - 100nF/100V - 8 шт. - C7 - 10uF/25...50V электролит - 1 шт. - C8, C9 - 100uF/100V электролит - 2 шт. - C10, C11 - 33pF/50V керамика - 2 шт. - C12 - 100uF/25V электролит - 1 шт. - C13, C14 - 10pF/50V керамика - 2 шт. - C15 - 1uF/50V электролит - 1 шт. - Радиатор для Q12, Q13 - 2 шт. - Клемма 5 mm под монтаж на плату - 8 шт. - Разъем входной 2 Pin 2,54 mm - 1 шт. Плата драйвера в сборе выглядит следующим образом:  Ссылка на статью оригинала находится в текстовом файле со списком элементов. Удачного повторения. Размер архива - 1Mb.
