22-06-2021, 06:54

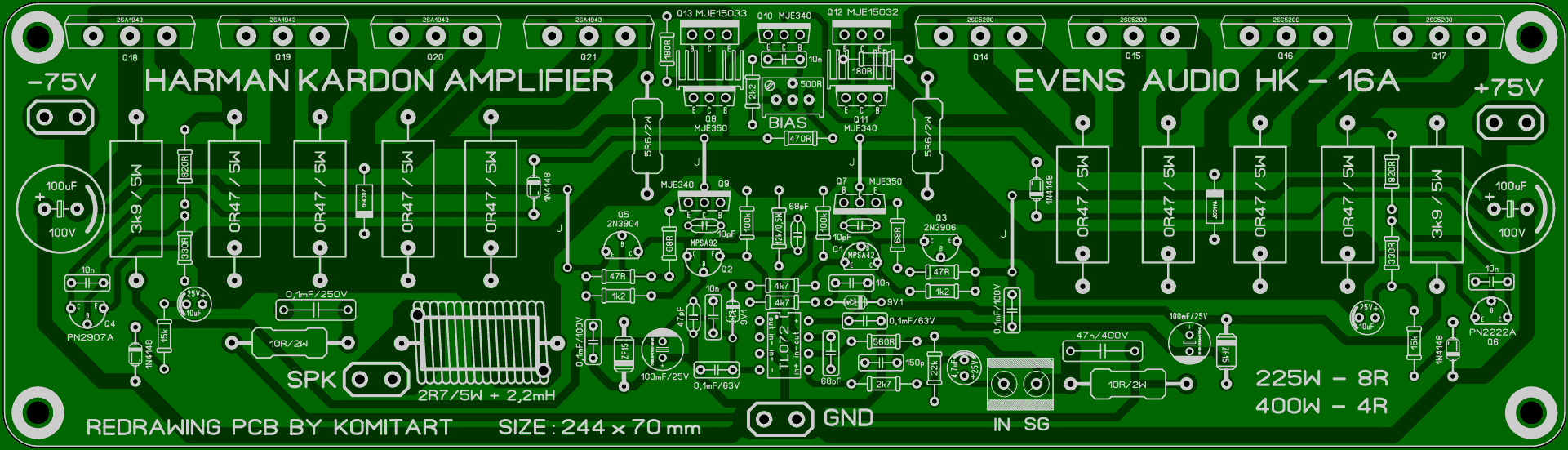

HK-16A AMPLIFIER.  HK-16A - это усилитель, работающий в классе AB, который построен на базе усилителя мощности Harman-Kardon, шестнадцатая модель, изготовленный в 1976 году. В последствии его схема была переработана на более современные комплектующие, схема приведена на рисунке ниже, мощность его увеличилась до 400W на нагрузку 4R, этого оказалось вполне достаточно для прослушивания музыки не только в доме или квартире, но и на открытом воздухе при, например, организации вечеринок или караоке с достаточно высоким уровнем громкости с высоким качеством звука.  В качестве выходных применены транзисторы 2SC5200 и 2SA1943, микросхему можно поставить TL072 (как бюджетный вариант), или можете применить более дорогие операционные усилители типа OPA2134, но имейте ввиду, от этой микросхемы зависит смещение по постоянному току на выходе усилителя, поэтому контролируйте, чтобы эта постоянка не превысила +/-50mV. Целесообразно для микросхемы установить панельку 8 Pin для экспериментов в подборе микросхем. Особенности HK-16A - Напряжение питания, +/-75V постоянного тока - Выходная мощность на нагрузку 8 Ом 250 Вт - Выходная мощность на нагрузку 4 Ом 400 Вт - Усиление +26 дБ...+33 дБ - Частотная характеристика 10 Гц - 100 кГц +/-0,5 дБ (по результатам моделирования SIM.) - THD - 1 кГц < 0,01% (результаты моделирования.) Ниже приведена печатная плата одного канала усилителя в формате LAY6: Для увеличения картинки кликните на изображении:  Понижающий трансформатор имеет две обмотки по 52V AC каждая, мощность порядка 850 Ватт. Блок питания можно собрать самый простой не стабилизированный, состоящий из диодного моста и сглаживающих конденсаторов. Диодный мост 600V 35A установлен внешний (прикручен к шасси), блок питания симметричный 75-0-75V DC, конденсаторы CAP=10000mF/80V, резисторы RL = 22k / 2W, от одной платы блока питания питаются оба канала усилителя мощности HK-16, плата конденсаторов в формате LAY6 имеет следующий вид:  Внешние соединения показаны на следующем рисунке:  Список элементов схемы усилителя HARMAN KARDON 16A: Микросхемы: - U1A - TL072 - 1 шт. + панелька 8 Pin - 1 шт. Транзисторы: - Q1 - MPSA42 - 1 шт. - Q2 - MPSA92 - 1 шт. - Q3 - 2N3906 - 1 шт. - Q4 - PN2907A - 1 шт. - Q5 - 2N3904 - 1 шт. - Q6 - PN2222A - 1 шт. - Q7, Q8 - MJE350 - 2 шт. - Q9, Q10, Q11 - MJE340 - 3 шт. - Q12 - MJE15032 - 1 шт. - Q13 - MJE15033 - 1 шт. - Q14, Q15, Q16, Q17 - 2SC5200 - 4 шт. - Q18, Q19, Q20, Q21 - 2SA1943 - 4 шт. Диоды, стабилитроны: - D1, D2 - стабилитрон 15V / 1W - 2 шт. - D3, D4 - стабилитрон 9V1 / 1W - 2 шт. - D5, D6, D7, D8 - 1N4148 - 4 шт. - D9, D10 - 1N4004 (1N4007) - 2 шт. Резисторы: - R1 - 22k - 1 шт. - R2, R3 - 1k2 - 2 шт. - R4, R39 - 10R/2W - 2 шт. - R5 - 2k7 - 1 шт. - R6 - 560R - 1 шт. - R7 - 12k/0,5W - 1 шт. - R8, R9 - 3k9/5W - 2 шт. - R10, R11 - 4k7 - 2 шт. - R12, R13 - 100k - 2 шт. - R14, R16 - 47R - 2 шт. - R15, R17 - 68R - 2 шт. - R18 - 2k2 - 1 шт. - R19 - 470R - 1 шт. - R20 - TrimPot - 500R - 1 шт. - R21, R22 - 330R - 2 шт. - R23, R24 - 180R - 2 шт. - R25, R26 - 15k (*) - 2 шт. - R27, R28 - 5R6/2W - 2 шт. - R29, R30 - 820R (*) - 2 шт. - R31, R32, R33, R34, R35, R36, R37, R38 - 0R47/5W - 8 шт. - R40 - 2R7/5W - 1 шт. - RL (для блока питания) - 22k/2W - 4 шт. Конденсаторы: - C1 - 4,7mF/25V (10mF/25V) электролит - 1 шт. - C2 - 150p керамика - 1 шт. - C3, C4 - 100mF/25V электролит - 2 шт. - C5, C6 - 68p керамика - 2 шт. - C7 - 0,047mF/400V (47n) можно поставить керамику - 1 шт. - C8, C23 - 0,1mF/50V (100n) можно поставить керамику - 2 шт. - C9, C10, C11, C12, C13 - 10n пленка - 5 шт. - C14, C15 - 10p керамика - 2 шт. - C16, C17 - 10mF/25V электролит - 2 шт. - C18, C20 - 0,1mF/100V пленка - 2 шт. - C19 - 0,1mF/250V пленка - 1 шт. - C21, C22 - 100mF/100V электролит - 2 шт. - C24 - 47p керамика - 1 шт. - Для блока питания - 10000mF/80V - 4 шт. Остальное (разъемы, клеммы, радиаторы) смотрите по печатной плате. При сборке усилителя автор настоятельно рекомендует использовать оригинальные комплектующие. Как обычно, первое включение усилителя с лампочкой в цепи первичной обмотки трансформатора, вход усилителя при этом закорочен, если проблем нет - меряем постоянное напряжение на выходе, оно не должно превышать 50mV, в идеале близко к нулю. Если постоянное напряжение больше вышеуказанного - замените микросхему (операционный усилитель). Удачного повторения. Размер архива - 1,8 Mb.
