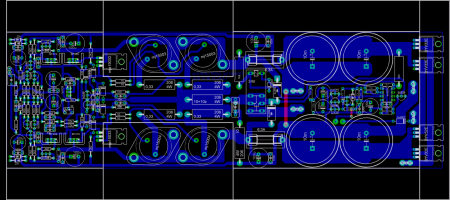

LEACH Amplifier 275W.  Приветствую, друзья. Наверняка вам в сети попадался проект "LEACH Amplifier 275W" вот с такой картинкой:  Эта картинка взята с сайта electronics-diy (com). Но сколько я не искал плату к этому усилителю в формате LAY6, так и не нашел. Не спорю, может где то и есть, может я просто приложил мало усилий при поиске, а вообще этот проект встречается на многих сайтах и форумах, но почему то никто так и не сделал лейку, все просто тупо копируют материал с вышеуказанного сайта. Ну вот, дошли руки, и я решил нарисовать свою версию лейки с использованием исходного изображения. Сначала приведу принципиальную схему:  На одной плате с усилителем мощности находятся блок питания (выпрямитель и фильтрующие емкости), а так же схема защиты акустики от постоянного напряжения на выходе, которая ещё обеспечивает задержку подключения колонок к усилителю при включении питания. Выпрямитель собран на Ultrafast диодах BYV32E. Технические параметры: - Выходная мощность: 275 Вт среднеквадратичное значение (при питании +-65 В) - Минимальное сопротивление нагрузки: 4R - Скорость нарастания: 35 В/с - Полоса пропускания: 8-150 000 Гц /-3 дБ - Максимально допустимое напряжение: +-65В - Емкость фильтра: 2 x 15.000uF / 80 В - Чувствительность защиты от постоянного тока: + /-2 В - Задержка подключения акустики: 2 секунды - Усилитель с плавкими предохранителями: 2 x 6,3 А - Входная чувствительность для максимальной мощности: 1,55 В Как я уже написал выше, плату в формате LAY6 я рисовал по исходнику, который есть в архиве, плата односторонняя, для ЛУТа зеркалить не нужно, просто печатаем, прикатываем картинку утюгом к фольге, с водой удаляем бумагу и травим. Лейка "LEACH Amplifier 275W" выглядит так:  Список элементов "LEACH Amplifier 275W": - Микросхема LM393 - 1 шт. - Транзисторы BC546 - 8 шт. - Транзисторы BC556 - 6 шт. - Транзистор BF469 - 2 шт. - Транзистор BF470 - 2 шт. - Транзистор BD139 - 1 шт. - Транзистор MJE15022 - 1 шт. - Транзистор MJE15023 - 1 шт. - Транзистор MJ15003 - 2 шт. - Транзистор MJ15004 - 2 шт. - Транзистор BC546 - 3 шт. - Транзистор BC639 - 1 шт. - Диоды BYV32-E-100 - 4 шт. - Диоды 1N4007 - 4 шт. - Диоды BY399P - 2 шт. - Диоды 1N4148 - 6 шт. - Стабилитрон 15V - 1 шт. - Стабилитрон 20V - 4 шт. - Резистор 22k/0,25W - 2 шт. - Резистор 2k2/0,25W - 5 шт. - Резистор 300R/0,25W - 8 шт. - Резистор 1k2/0,25W - 4 шт. - Резистор 12k/0,25W - 4 шт. - Резистор 33R/0,25W - 2 шт. - Резистор 390R/0,25W - 2 шт. - Резистор 220R/0,5W - 1 шт. - Резистор 6k2/0,25W - 1 шт. - Резистор 82R/0,25W - 2 шт. - Резистор 82R/1W - 1 шт. - Резистор 750R/0,25W - 2 шт. - Резистор 330R/0,25W - 2 шт. - Резистор 75R/0,25W - 2 шт. - Резистор 10R/0,5W - 4 шт. - Резистор 0R33/4W - 2 шт. - Резистор 10R/4W - 2 шт. - Резистор 1k8/2W - 1 шт. - Резистор 3k3/2W - 1 шт. - Резистор 5k6/0,25W - 1 шт. - Резистор 27k/0,25W - 1 шт. - Резистор 10k/0,25W - 1 шт. - Резистор 15k/0,25W - 1 шт. - Резистор 1k5/0,25W - 1 шт. - Резистор 47k/0,25W - 2 шт. - Резистор 470R/0,25W - 1 шт. - Резистор 120k/0,25W - 1 шт. - Резистор 100k/0,25W - 2 шт. - Подстроечный резистор 2k - 1 шт. - Конденсатор 10pF - 2 шт. - Конденсатор 180pF - 2 шт. - Конденсатор 47pF - 1 шт. - Конденсатор 390pF - 1 шт. - Конденсатор 10nF (103) - 2 шт. - Конденсатор 100nF (104) - 12 шт. - Конденсатор 470nF (474) - 1 шт. - Конденсатор 1uF пленка - 1 шт. - Конденсатор 100uF электролит - 11 шт. - Конденсатор 10000uF/80V электролит - 4 шт. - Предохранитель 6,3A + колодка под монтаж на плату - 2 шт. - Реле с катушкой на 24V - 1 шт. Удачного повторения. Размер архива - 1,7 Mb.
