18-08-2017, 07:45

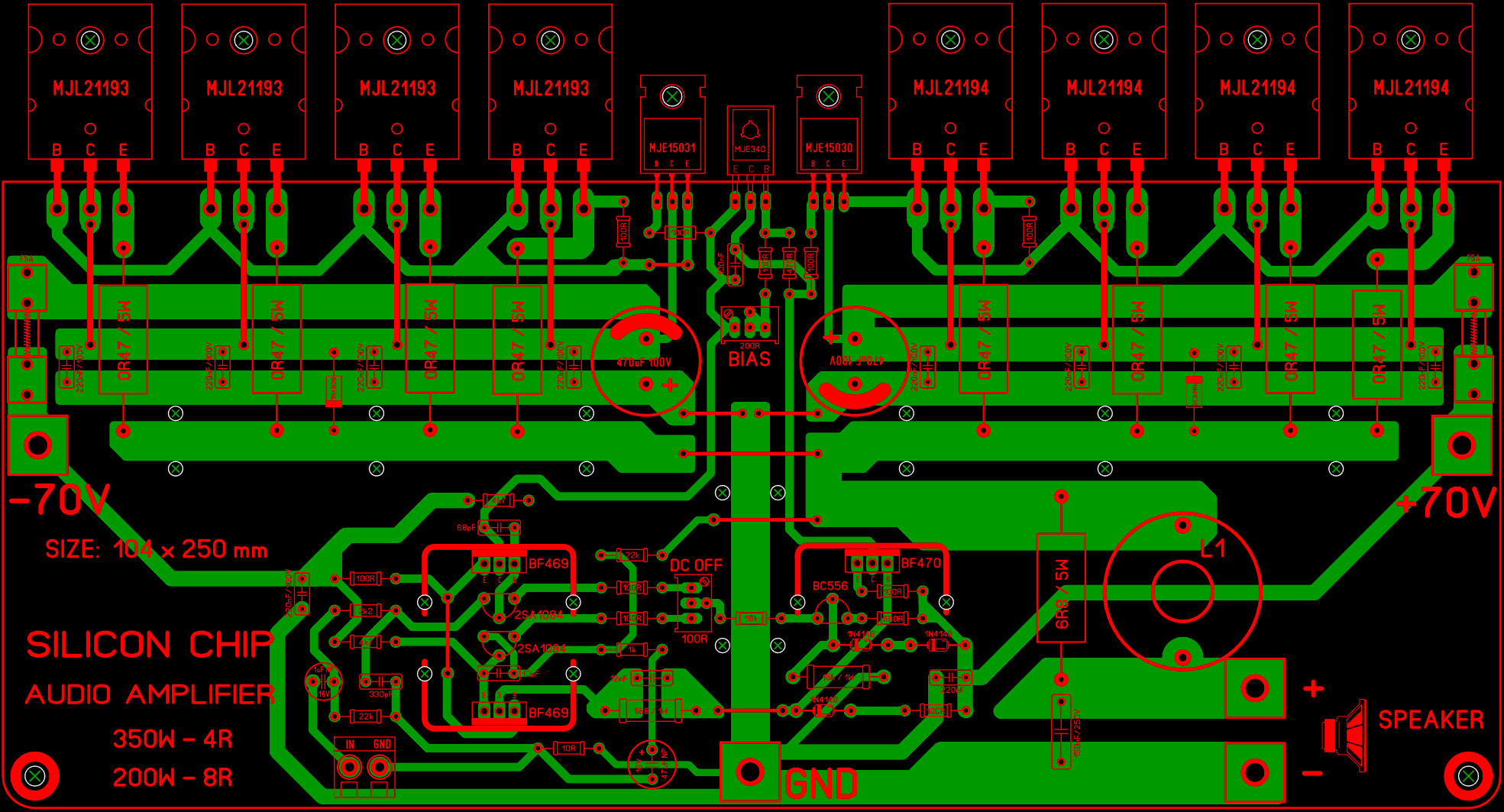

Усилитель STUDIO 350 AUDIO AMPLIFIER.  Представляем вашему вниманию еще один вариант мощного транзисторного усилителя от SILICON CHIP, работающего в классе AB. Принципиальная схема:  Технические характеристики: Выходная мощность: • 200 Вт RMS на нагрузке 8 Ом; • 350 Вт RMS на нагрузке 4 Ом; Чувствительность: 1,75V для выходной мощности 200 Вт на нагрузку 8 Ом; Частотная характеристика: 15Гц-60KГц -1dB; Гармонические искажения : 0,002%; Отношение сигнал/шум: -122dB. Напряжение питания: 70-0-70V DC. Печатная плата STUDIO 350 AUDIO AMPLIFIER в формате LAY6:   Плата выполнена на одностороннем фольгированном стеклотекстолите размером 104 х 250 мм. Список элементов схемы усилителя STUDIO 350 AUDIO AMPLIFIER (для одного канала): Транзисторы: • 2SA1084 – 2 шт. • BC556 – 1 шт. • BF469 – 2 шт. • BF470 – 1 шт. • MJE340 – 1 шт. • MJE15030 – 1 шт. • MJE15031 – 1 шт. • MJL21193 – 4 шт. • MJL21194 – 4 шт. Диоды: • 1N4148 – 3 шт. • 1N4936 – 2 шт. Резисторы: • 22k – 2 шт. • 2k2 – 1 шт. • 10R – 1 шт. • 15k/1W – 1 шт. • 4k7 – 2 шт. • 680R – 1 шт. • 18k – 1 шт. • 100R – 10 шт. • 1k – 1 шт. • 6k8/1W – 1 шт. • 0R47/5W – 8 шт. • 6R8/5W – 1 шт. Конденсаторы: • 1mF/16V NP – 1 шт. • 47mF/16V NP – 1 шт. • 330pF – 1 шт. • 10pF – 1 шт. • 12nF/100V – 1 шт. • 68pF/250V – 1 шт. • 100nF – 1 шт. • 220nF/100V – 10 шт. • 150nF/250V – 1 шт. • 470mF/100V – 2 шт. Плата усилителя STUDIO 350 AUDIO Amplifier в сборе выглядит так:  Размер архива для скачивания материалов по усилителю STUDIO 350 AUDIO – 0,8 Mb.
