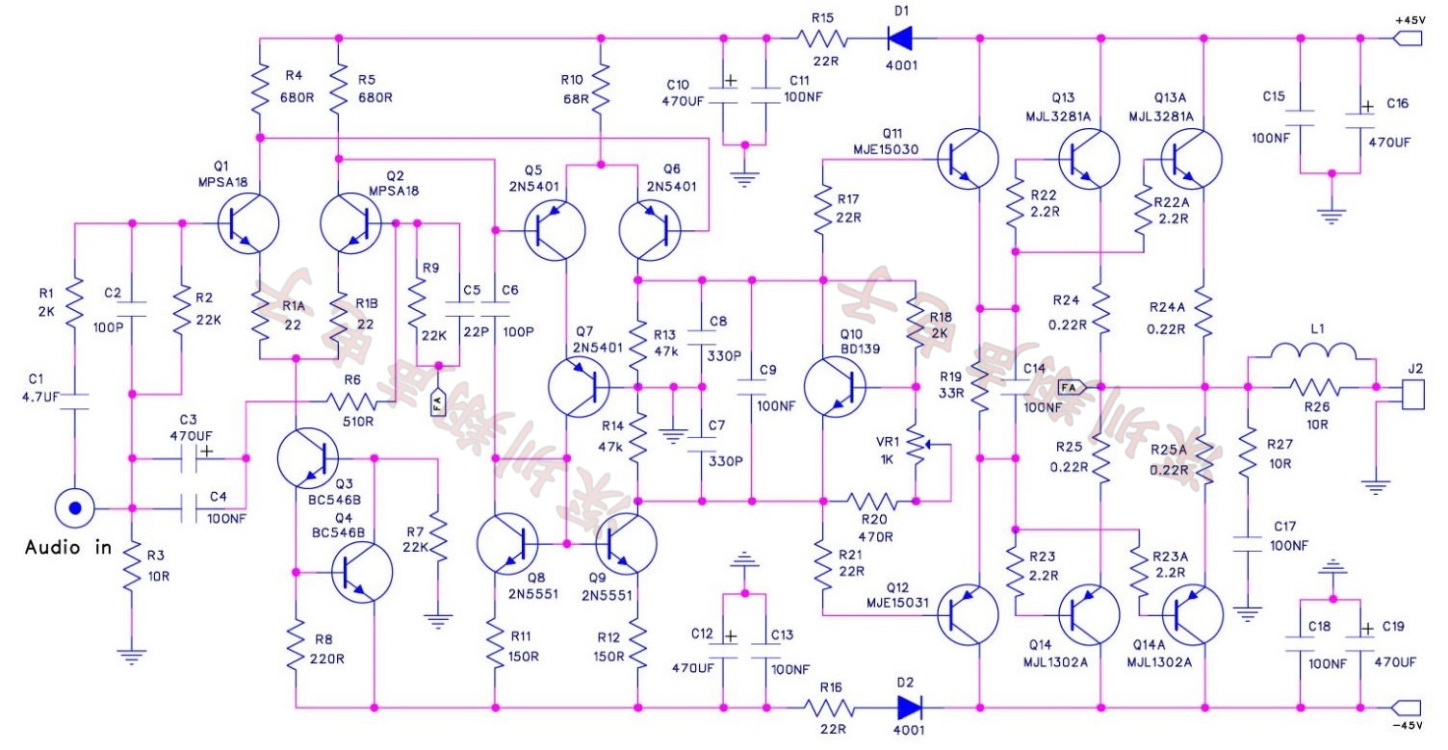

SYM5-3 Amplifier project version 1.  Приветствую, друзья. В статье представлен двухсторонний вариант печатной платы усилителя SYM5-3 с двумя парами выходных транзисторов. Это копия платы, которую можно найти на Али, автором разводки является XIANG SHENG, принципиальная схема усилителя взята в одном из описаний лотов:  Кроме этой платы есть ещё один вариант разводки, но мы пока остановимся на этом, назовём его "Версия 1". При отрисовке платы в LAY6 использовал свои макросы, а которых не было рисовал заново. Как я уже сказал, плата двухсторонняя, размер остался оригинальный 138 x 50 mm. Внешний вид лейки такой:  Ток покоя транзисторов выходного каскада 50...55mA, настраивается он подстроечным резистором (3296) 500R, на плате он подписан как BIAS. В предвыходном каскаде вместо ONS MJE15030 и MJE15031 можно поставить ONS MJE15032 и MJE15033, в принципе работать усилитель будет и с Toshiba 2SA1837 + 2SC4793, но есть подозрение что с ними звучание окажется хуже, впрочем как и с выходными транзисторами, на сколько я знаю автор усилителя рекомендует ставить не 2SC5200 / 2SA1943, которые указаны в описании лота на Али, а MJL3281AG / MJL1302AG. По этому поводу на форумах много информации, не поленитесь почитать. Моё мнение ставьте MJE15032 и MJE15033 в предвыход и MJL3281AG / MJL1302AG на выход, с ними усилитель вас должен порадовать. Список элементов для одного канала усилителя согласно схемы: - Q1, Q2 - MPSA18 - 2 шт. - Q3, Q4 - BC546B - 2 шт. - Q5, Q6, Q7 - 2N5401 - 3 шт. - Q8, Q9 - 2N5551 - 2 шт. - Q10 - BD139 - 1 шт. - Q11 - MJE15030 - 1 шт. - Q12 - MJE15031 - 1 шт. - Q13, Q13A - MJL3281A - 2 шт. - Q14, Q14A - MJL1302A - 2 шт. - D1, D2 - 1N4001...1N4007 - 2 шт. (на плате они не установлены) - R1, R18 - 2k / 0,25W - 2 шт. - R1a, R1b, R17, R21 - 22R / 0,25W - 4 шт. - R2, R7, R9 - 22k / 0,25W - 3 шт. - R3 - 10R / 0,25W - 1 шт. - R4, R5 - 680R / 0,25W - 2 шт. - R6 - 510R / 0,25W - 1 шт. - R8 - 220R / 0,25W - 1 шт. - R10 - 68R / 0,25W - 1 шт. - R11, R12 - 150R / 0,25W - 2 шт. - R13, R14 - 47k / 0,25W - 2 шт. - R15, R16 - 22R / 1W - 2 шт. - R19 - 33R / 1W - 1 шт. - R20 - 470R / 0,25W - 1 шт. - R22, R22a, R23, R23a - 2R2 / 0,25W - 4 шт. - R24, R24a, R25, R25a - 0R22 / 5W - 4 шт. - R26 - 10R / 2W - 1 шт. - R27 - 10R / 1W - 1 шт. - C1 - 4,7...10uF MKT cap for audio - 1 шт. - C2, C6 - 100pF/50V - 2 шт. - C3 - 470uF/25V электролит - 1 шт. - C4, C9, C11, C13, C14, C15, C17, C18 - 100n/50V - 8 шт. - C5 - 22pF/50V - 1 шт. - C7, C8 - 330pF/50V - 2 шт. - C10, C12, C16, C19 - 470uF/50V электролит - 4 шт. - Катушка бескаркасная, 12...14 витков провода диаметром 0,6...1 mm на оправку 10 mm, внутрь катушки вставляется резистор 10R/2W, и всё это впаивается в плату. Второй вариант двухсторонней печатной платы будет оформлен чуть позднее, кому интересно, заходите на сайт чаще. Так же чуть позднее будет оформлен проект данного усилителя с одной парой выходных транзисторов с односторонней платой, односторонняя версия уже нарисована, но её я рисовал ночью, возможно взгляд замылился, поэтому разводку нужно проверить ещё раз перед публикацией. Удачного повторения. Размер архива - 2,5 Mb.
