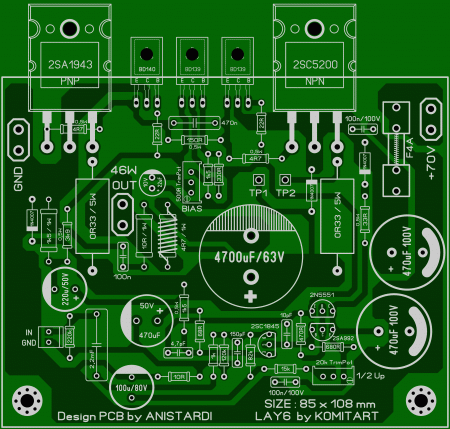

Усилитель 46W 8R OTL Anistardi.  Сегодня закончил рисовать плату OTL усилителя от Anistardi мощность 46 Ватт с однополярным питанием. Материал (схема и картинка печатной платы в формате JPG) взят с авторского блога.  Подстроечным резистором R3 производится регулировка напряжения в контрольной точке TP1, на ней должна быть половина напряжения питания усилителя, то есть при питании +70 Вольт в TP1 относительно GND должно быть +35 Вольт. Подстроечный резистор R14 используется для регулировки тока покоя выходных транзисторов Q7 и Q8. Регулировка R14 должна быть выполнена таким образом, чтобы напряжение между контрольными точками ТР1 и ТР2 составляло 23mV, это значит, что ток покоя составит 70 мА. Автор настоятельно рекомендует ставить выходной конденсатор (C15) хорошего качества, например, типа Elco, что обеспечит должную работу усилителя на низких частотах. Вокруг резистора R26 (4,7 Ом 1 Вт) намотана катушка индуктивности 1uH , мотается проводом диаметром 1 мм на оправу диаметром 15 мм , содержит 9 витков плотной намотки, То есть резистор R26 вставлен в эту катушку и подключен параллельно. Результаты моделирования из авторской статьи: Phase Margin = 75 derajat. Gain Margin = 15 dB THD при 46W/8Ohm на частоте 1kHz -> 0.003279% THD при 46W/8Ohm на частоте 20kHz -> 0.016453% Slew Rate = 64 V/uS PSRR 1khz = 85 dB Как я уже написал выше, плату рисовал используя авторское изображение JPG формата, лейка выглядит так:   Список элементов усилителя OTL Anistardi: Транзисторы: • Q1 — 2SC1845 – 1 шт. • Q2 — 2SA992 – 1 шт. • Q3 — 2N5551 – 1 шт. • Q4, Q5 — BD139 – 2 шт. • Q6 — BD140 – 1 шт. • Q7 — 2SC5200 – 1 шт. • Q8 — 2SA1943 – 1 шт. Диоды: • D1 – 1N4148 (На плате я использовал макрос от 1N4007) – 1 шт. • D2, D3 – 1N4007 – 2 шт. Резисторы: • R1 – 220k/0,25W – 1 шт. • R2 – 1k/0,25W – 1 шт. • R3 – Подстроечный 20k – 1 шт. • R4 – 15k/0,25W – 1 шт. • R5 – 82k/0,25W – 1 шт. • R6 – 120k/0,25W – 1 шт. • R7 – 10R/0,25W – 1 шт. • R8 – 680R/0,25W – 1 шт. • R9 – 68R/0,25W – 1 шт. • R10 – 1k5/0,5W – 1 шт. • R11 – 470R/0,25W – 1 шт. • R12 – 1k5/0,25W – 1 шт. • R13 – 330R/0,25W – 1 шт. • R14 – Подстроечный 500R – 1 шт. • R15 – 3k9/0,5W – 1 шт. • R16 – 1k5/1W – 1 шт. • R17 – 33R/0,5W – 1 шт. • R18, R19 – 22R/0,25W – 1 шт. • R20 – 120R/0,5W – 1 шт. • R21, R22 – 4R7/0,5W – 1 шт. • R23, R24 – 0R33/5W – 2 шт. • R25 – 10R/1W – 1 шт. • R26 – 4R7/1W – 1 шт. Конденсаторы: • C1 – 2,2mF пленка – 1 шт. • C2, C14 – 100n/100V – 1 шт. • C3 – 100mF/80V (100V) электролит – 1 шт. • C4 – 150pF – 1 шт. • C5 – 470mF/50V (63V) электролит – 1 шт. • C6 – 10pF – 1 шт. • C7 – 4,7pF – 1 шт. • C8 – 220mF/50V (63V) электролит – 1 шт. • C9 – 22mF/6,3V (10V) электролит – 1 шт. • C10, C12 – 470mF/80V (100V) электролит – 2 шт. • C11 – 470n – 1 шт. • C13 – 100n – 1 шт. • C15 – 4700mF/50V (63V) электролит – 1 шт. Размер архива с материалами по усилителю Anistardi 46W – 1,6 Mb.
