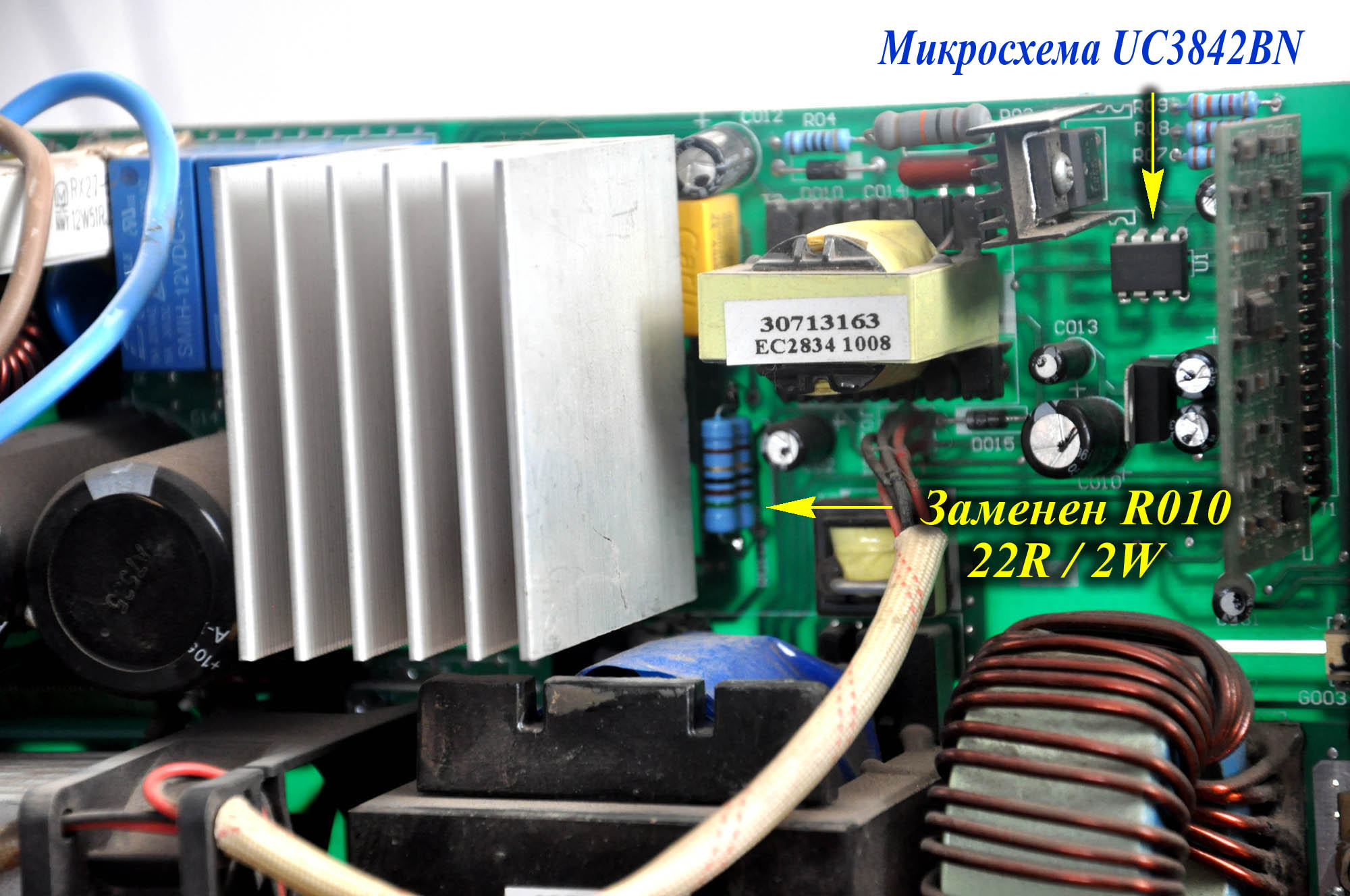

Пакет схем сварочных инверторов Ресанта. Ремонт Ресанта 250А.  Приветствую друзя. Недавно столкнулся с ремонтом сварочного инвертора Ресанта 250А. На выходных клеммах полное отсутствие какого-либо напряжения. По результатам визуального осмотра понял, что до меня кто то уже в этой плате побывал, вместо SMD резистора подпаяны два последовательно соединенных обычных резистора, в дальнейшем хозяин инвертора подтвердил мои предположения, и сказал, что после прошлого ремонта каким то народным умельцем сварочник так и не заработал. Прозвонка мощных полевиков криминала не выявила, все полевые транзисторы оказались целыми. Было решено найти принципиальную схему, поиски увенчались успехом, принципиалка показана ниже на четырех листах:     Предположил, что причина неисправности находится в том месте, где до меня был заменен SMD резистор, кстати одна ножка последнего была не пропаяна, болталась в соплях припоя, что было поправлено. Это был резистор R011 на втором листе схемы, и дальнейшее описание моих действий будет касаться только этого участка схемы. Так же нашел поджареный двухваттник R010 на 22 Ома, заменил двумя резисторами по 47R соединенных в параллель. После тщательной проверки включил питание, никаких признаков жизни, со словами "не может быть" копаю дальше. Как оказалось, совсем заперт полевой транзистор Q02, в цепи которого и находится тот резистор, который заменили до меня на два последовательно соединенных обычных, замер показал 8 килоом, и это вместо положенных 47 Ом как в схеме. Заменил резистор R011 на нужный номинал, включил питание, задымил SMD резистор R013 номиналом 1,21 Ом, удивился, что производитель Ресанта поставил в эту цепь такой сопливый по мощности резюк, заменил его на обычный 1R / 1W, другого подходящего под руками не оказалось, и.... , о чудо, всё работает как часы, и если бы не эти 8 килоом вместо 47 Ом, на ремонт ушло бы гораздо меньше времени. Места моего вмешательства показаны на фото ниже:    Не знаю, будет ли полезна кому-нибудь эта информация, но суть в общем то в том, что не имея принципиальной схемы сложно искать неисправности практически в любой аппаратуре, поэтому я подготовил для вас целую подборку схем, в которую вошла 21 модель сварочных инверторов от производителя Ресанта. И, например, модель Ресанта 250А содержит 10 различных вариантов схемы, думаю среди них вы без труда найдете ту, которая соответствует тому аппарату, который находится у вас в ремонте. Почти все схемы имеют формат PDF отличного читабельного качества, и несколько схем в формате JPG. Размер архива 34 Mb. Прежде чем заказывать - напишите мне на e-mail, он указан в информации по кнопке "КАК ПОЛУЧИТЬ НУЖНЫЙ МАТЕРИАЛ", кнопка в самом верху на любой странице сайта.
