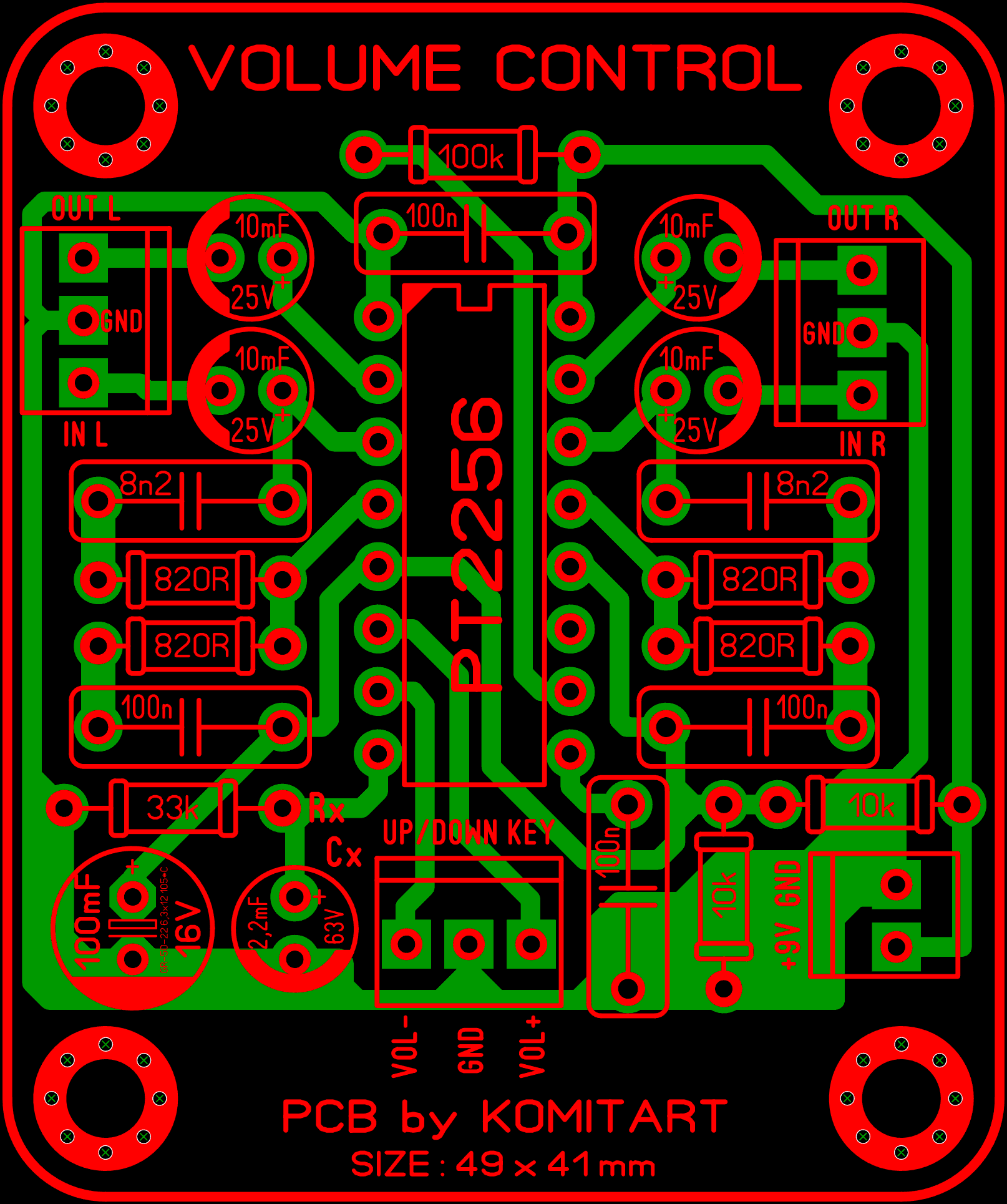

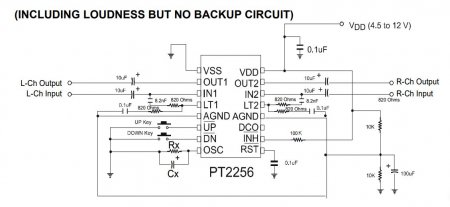

Volume Control with PT2256.  Сегодня рассматриваем материал для сборки электронного регулятора громкости, построенного на специализированной микросхеме PT2256. Регулировка осуществляется двумя кнопками без фиксации. В качестве описания использую перевод информации из даташита, ну а электрические параметры и характеристики посмотрите в Datasheet самостоятельно, он есть в архиве. ОПИСАНИЕ. PT2256 - это электронная схема регулятора громкости с использованием технологии CMOS, она специально разработана для использования в аудио технике. Микросхема содержит два канала, что делает его идеально подходящим как для моно, так и для стерео аппаратуры. PT2256 обеспечивает функцию регулятора громкости, широкий диапазон частотных характеристик и очень низкие общие гармонические искажения, что гарантирует высокую эффективность и надежность работы, выпускается в 16-контактном корпусе DIP или SO и функционально совместима с TC9235P. Назначения контактов и схема оптимизированы для получения низкой себестоимости и простой компоновки печатной платы. ФУНКЦИИ. • Технология CMOS. • Низкое энергопотребление. • Небольшое количество внешних компонентов. • 2 канала в одном чипе. • Регулировка от 0 дБ до -78 дБ. Затухание можно контролировать с помощью кнопок UP и Down. • Отвод 20 дБ для цепи громкости • Встроенная выходная цепь постоянного тока (8 уровней) для измерения уровня громкости. • Широкий диапазон частотных характеристик. • Низкие общие гармонические искажения. • Доступен в 16-контактном корпусе DIP или SO. КОНФИГУРАЦИЯ ВЫВОДОВ:  ПРИHЦИПИАЛЬНАЯ СХЕМА:  Типовое значение питающего напряжения — 9V DC. Изменение значений Rx и Cx влияет на частоту генератора микросхемы. Если значение Fosc большое, то изменение громкости происходит быстро. Аналогично, если значение Fosc мало, регулировка громкости происходит медленно. Изначально предполагается, что Rx = 33K, Cx = 2,2 мкФ. Ниже приведена таблица значений Rx, Cx и Fosc:  Данная схема и описание взяты из Datasheet. Плату рисовал свою, лейка выглядит так:   Список элементов регулятора громкости: Микросхемы: • PT2256 — 1 шт. Резисторы 0,25W: • 820R — 4 шт. • 10k — 2 шт. • 33k — 1 шт. • 100k — 1 шт. Конденсаторы: • 10mF/16(25)V электролит — 4 шт. • 100mF/16V электролит — 1 шт. • 2,2mF/16(25)V — 1 шт. • 8n2 — 2 шт. • 100n — 4 шт. Остальное: • Клеммная колодка 3Pin 2,54mm — 3 шт. • Клеммная колодка 2Pin 2,54mm — 1 шт. В архиве найдете схему электронного регулятора громкости, PT2256 Datasheet, и печатную плату в формате LAY6.
