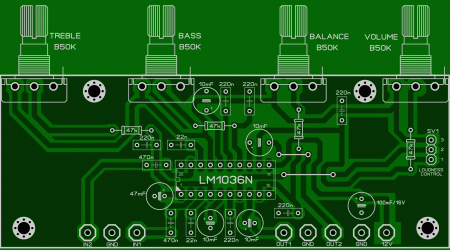

Проект темброблока на LM1036.  Наверно многим радиолюбителям знаком Линкоровский темброблок на микросхеме LM1036. Мы нашли другой вариант исполнения печатной платы, в котором регулирующие потенциометры устанавливаются непосредственно на плату, ну а для начала приведем принципиальную схему:  Питание схемы осуществляется от однополярного источника с напряжением 12 Вольт. Свободное место на плате позволяет установить по питанию дополнительный стабилизатор, например, на LM7812 или КР142ЕН12, ну а мы остановимся на плате оригинала. Исходниками печатной платы темброблока послужили следующие изображения:  И расположение элементов на плате:  Sprint Layout нам в помощь и печатная плата стала выглядеть так:  Фото-вид платы LAY6 формата:  Вариант платы темброблока со стабилизатором 7812 по питанию:   Стеклотекстолит для платы односторонний, размер 45 х 115. Зависимость пределов регулировки от номиналов конденсаторов:  Печатная плата темброблока на LM1036N в сборе:  Схему темброблока на LM1036N, Линкоровский вариант печатной платы и LAY6 формат приведенный в этой статье можно скачать одним файлом. Размер архива – 2,8 Mb.
