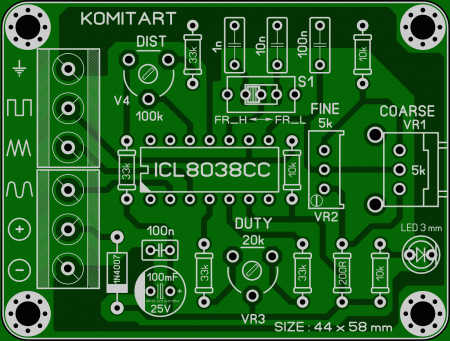

Генератор сигналов на ICL8038.  Приветствую, друзья. Ранее на сайте уже публиковалась статья по генератору сигналов синусоидальной, треугольной, и прямоугольной формы, построенной на микросхеме ICL8038, но в ней мне не понравилось как была нарисована печатная плата. Решил я это дело поправить, нарисовать плату заново по обновленному варианту и переделать уже имеющуюся публикацию. По сравнению с предыдущей версией принципиальные схемы малость отличаются, новый вариант ниже:  В чем отличия? В новом варианте по плюсу питания добавлен защитный диод 1N4007, и в параллель переменному резистору регулировки частоты установлен многооборотный подстроечный VR2. В остальном всё без изменений, поэтому кроме того, что было уже написано ранее, добавить нечего. Описание на странице товара оставляет желать лучшего, но, в принципе это не особая проблема. Судя по переводу данная схема работает в диапазоне частот от 50 Гц до 5 кГц с возможностью переключения частотного диапазона с помощью переключателя. Частота генерации задается напряжением на 8 ножке микросхемы, отсюда регулировка частоты производится переменным резистором VR1. При замене переключателя “S1” на галетный переключатель на 3, 4, или 5 положений, можно добавить еще несколько конденсаторов, например 200pF, 2,2nF, 22nF, 220nF, 2,2mF, тем самым добавить еще 3 частотных диапазона. В общем, номинал емкости, стоящей в цепи 10-го вывода микросхемы задает частотный диапазон на выходе. Микросхема ICL8038 позволяет реализовать генератор с частотой вплоть до 300 кГц. Выходы микросхемы: 2 ножка – выход синусоидального преобразователя; 3 ножка – выход импульсов треугольной формы; 9 ножка – выход прямоугольных импульсов. Триммер VR4 служит для корректировки формы синусоиды (чтобы положительная и отрицательная полуволны были одинаковыми по амплитуде). Триммером VR3 регулируем длительность прямоугольных импульсов и пауз между ними (чтобы они были одинаковыми по времени), эта регулировка также влияет на форму остальных сигналов. Питание схемы осуществляется от однополярного источника с выходным напряжением 12 Вольт. Плата генератора односторонняя, размер 44 x 58 mm, внешний вид лейки показан ниже:  Список элементов схемы генератора: - IC1 - ICL8038CC - 1 шт. - D1 - 1N4007 - 1 шт. - D2 - Светодиод 3 mm - 1 шт. - R1 - 220R / 0,25W - 1 шт. - R2, R3, R4 - 10k / 0,25W - 3 шт. - R5, R6, R7, R8 - 33k - 4 шт. - VR1 - B5k переменный резистор - 1 шт. - VR2 - 5k многооборотный подстроечный резистор - 1 шт. - VR3 - 20k подстроечный резистор - 1 шт. - VR4 - 100k подстроечный резистор - 1 шт. - C1, C2 - 100n/63V - 2 шт. - C3 - 10n/63V - 1 шт. - C4 - 1n/63V - 1 шт. - C5 - 100uF/16V (220uF/16V) - 1 шт. - Клеммник 3 Pin (5 mm между контактами) - 2 шт. - Панелька для микросхемы DIP14 - 1 шт. - Переключатель 3pin-1P2T - 1 шт. Хочу обратить ваше внимание, если будете искать или покупать переключатель 3pin-1P2T (они есть на Али), внимательно смотрите на его габариты и расстояние между выводами. На плате я нарисовал макрос такого переключателя с расстоянием 2 mm между ножками, а в продаже есть и с расстоянием 2,5 mm, и если вам попадется такой, то не забудьте чуток подправить лейку чтобы при монтаже не пришлось перегибать выводы.  В архиве найдете схему, плату в формате LAY6, фотографии платы в сборе. Размер архива - 2 Mb. Удачного повторения.
