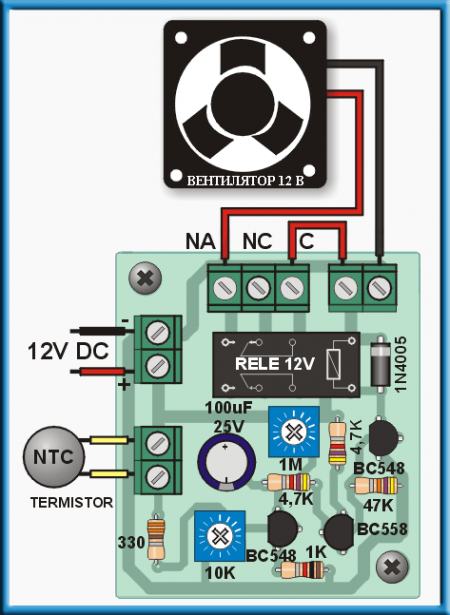

Схема управления вентилятором на транзисторах.  Данная схема управления вентилятором реализована на трех транзисторах, а датчиком температуры контролируемой поверхности служит термистор. Назначение, как вы понимаете, может быть довольно разнообразным, это автоматическое включение принудительного охлаждения радиаторов ключевых (регулирующих) элементов мощных блоков питания, выходных транзисторов или микросхем мощных звуковых усилителей и т.д. при превышении заданной температуры. Принципиальная схема блока управления вентилятором:  При низкой температуре термистор имеет высокое сопротивление, на базе VT1 в это время меньше 0,6 Вольт, поэтому VT1 закрыт, а электролитическая емкость 100 мкФ разряжена. Транзисторы VT2 и VT3 тоже закрыты, выходное реле отпущено, вентилятор не крутится. Когда температура начнет повышаться, сопротивление термистора тоже будет падать, а напряжение на базе транзистора VT1 начнет увеличиваться. В тот момент, когда Uбазы превысит 0,6 Вольт он откроется, и емкость 100 мкФ начнет заряжаться. Далее откроются VT2 и VT3, выходное реле сработает, вентилятор включится. При включении вентилятора охлаждаемая поверхность начнет остывать, сопротивление термистора начнет увеличиваться, транзистор VT1 закроется, но вентилятор будет еще вращаться какое то время, пока не разрядится конденсатор. Печатная плата блока управления вентилятором изображена на следующем рисунке:  Размеры печатной платы указаны на картинке. Используя данное изображение печатной платы мы преобразовали его в LAY6 формат. Плата расчитана на применение реле Finder с рабочим напряжением 12 Вольт. Но если у вас реле другого производителя, подкорректируйте расположение отверстий для контактов реле под ваши требования. Внешний вид платы LAY6 формата следующий:   Внешние соединения при использовании 12 вольтового вентилятора следующие:  Также к плате можно подключить вентилятор на рабочее напряжение 220 Вольт:  Плата термореле в сборе показана на снимке ниже.  Несколько слов о деталях, применяемых в схеме блока управления: От номинала конденсатора зависит время работы вентилятора после понижения температуры охлаждаемой поверхности. Для уменьшения этого интервала необходимо уменьшить номинал емкости, для увеличения интервала номинал увеличивается соответственно. В схеме применен термистор немецкой компании EPCOS номиналом 100 кОм, его марка - B57164-K 104-J. NTC (Negative Temperature Coefficient) означает то, что данные термисторы уменьшают свое сопротивление при увеличении температуры. Расшифровку обозначения и некоторые данные можно посмотреть на следующем изображении: Для увеличения картинки кликните левой кнопкой мыши на изображении.  Подстроечный резистор в цепи базы транзистора VT1 выбирается из расчета 0,1 от номинала термистора, то есть в данном случае это 10 кОм. Но вы можете применить и термисторы с другими номиналами, например, при использовании термистора с сопротивлением 47 кОм, номинал подстроечного резистора будет 4,7 кОм. Регулировкой данного сопротивления настраивается порог, при котором блок управления включит вентилятор. Подстроечный резистор (1 МОм), установленный параллельно электолитической емкости позволяет подстроить время работы после прихода температуры к норме. Правильная цоколевка примененных в схеме транзисторов BC548 / BC558 показана далее:  Размер архива для скачивания – 0,3 Mb.
