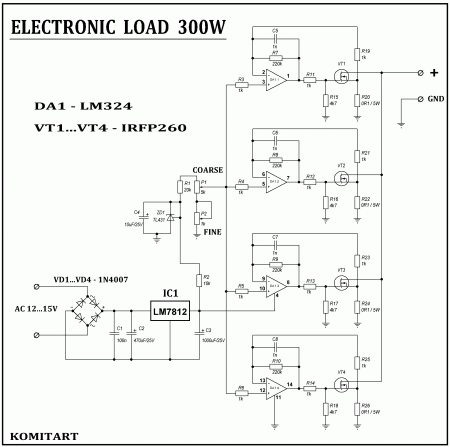

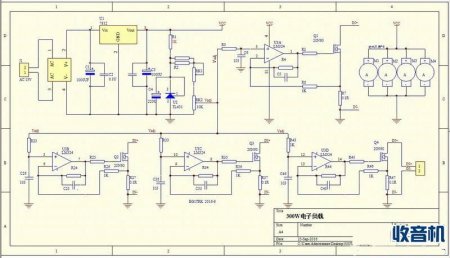

ELECTRONIC LOAD 300W.  Приветствую, друзья. Как обещал в предыдущей статье, привожу вам односторонний вариант печатной платы электронной нагрузки 300 Ватт. В этом варианте на печатной плате уже имеется свой блок питания, построенный на интегральном стабилизаторе LM7812, так было в предыдущем китайском конструкторе, схема от которого приведена ниже:  Я перерисовал схему заново, проставил свою нумерацию элементов и их номиналы:  Единственное, на что хочу обратить ваше внимание, это на переменный резистор: если вы поставите многооборотный WXD3-13 4k7 , то резистор R1 будет номиналом 22k, а если будете использовать обычные переменные резисторы, и добавите к основному 4k7 (5k) ещё один переменник меньшего номинала для точной регулировки, например 1k, как на принципиальной схеме, то поставьте R1 номиналом 20k. Изначально в лейке резистор R1 подписан как 22k. Печатная плата, как я уже сказал в начале статьи, односторонняя, при её создании я руководствовался условием, чтобы по длинной стороне плата умещалась на куске фольгированного стеклотекстолита 100 mm, для трехсот Ваттного варианта нагрузки этой длины оказалось вполне достаточно. Второе условие - меньшее количество перемычек, без них конечно не обошлось, ну я думаю это не особо критично. Вместо четырех диодов моста 1N4007 (как на схеме) решил применить диодную сборку типа W06, с ней получилось более компактное размещение элементов на плате. На LM7812 радиатор можно не ставить, при работе она не должна греться в отличие от регулирующих транзисторов VT1...VT4, этим нужен внушительного размера радиатор, да и обдув в принципе лишним не будет. Для управления вентилятором можно собрать самую простейшую схему, она показана ниже:  Размер платы получился 75 x 100 mm, для ЛУТа зеркалить не нужно, внешний вид лейки такой:  Список элементов схемы 300W ELECTRONIC LOAD: - IC1 - LM7812 - 1 шт. - DA1 - LM324 - 1 шт. - VT1, VT2, VT3, VT4 - IRFP260 - 4 шт. - Диодный мост (вместо VD1...VD4) - W06 1 Ампер - 1 шт. - ZD1 - TL431 - 1 шт. - R1 - 22k (20k) / 0,25W - 1 шт. - R2 - 10k / 0,25W - 1 шт. - R3, R4, R5, R6, R11, R12, R13, R14, R19, R21, R23, R25 - 1k / 0,25W - 12 шт. - R7, R8, R9, R10 - 220k / 0,25W - 4 шт. - R20, R22, R24, R26 - 0R1 / 5W - на плате составлены из резисторов 0R22/5W по 2 в параллель - 8 шт. - C1 - 100nF - 1 шт. - C2 - 470uF/25V - 1 шт. - C3 - 1000uF/25V - 1 шт. - C3 - 10uF/25V - 1 шт. - C5, C6, C7, C8 - 1nF (102) - 4 шт. - Панелька 14 Pin, клеммники - на ваше усмотрение. Размер архива - 0,5 Mb. Удачного повторения. Пожелания, предложения, замечания пожалуйста в комментариях. Скоро выйдет статья по электронной нагрузке 600 Ватт, кому интересно - не пропустите.
