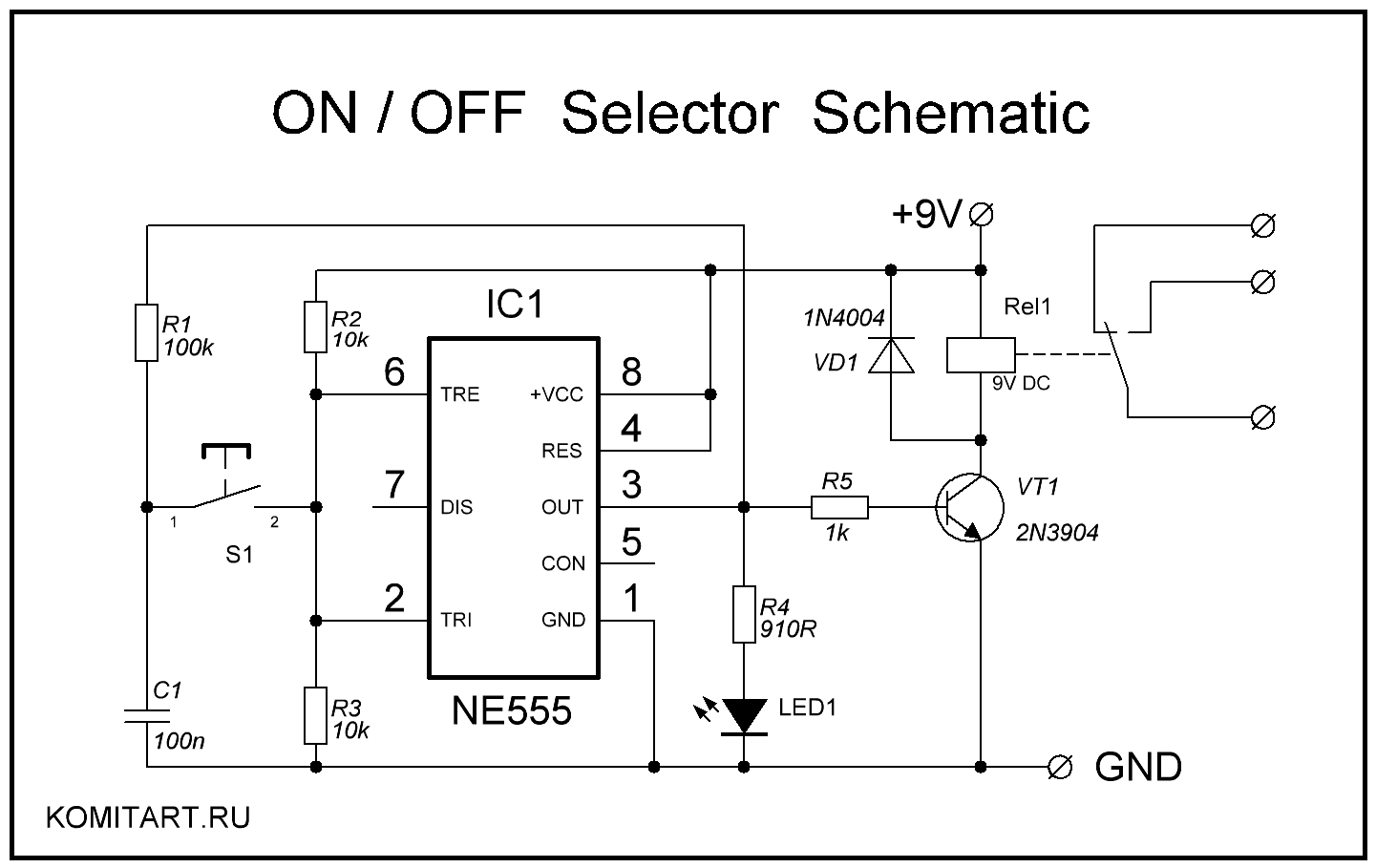

В предыдущей статье я написал, что подготовил материал по двум схемам выключателей ON/OFF для управления нагрузкой с помощью одной кнопки, поэтому данная статья является как бы продолжением этой темы. В этом варианте ON-OFF селектор выполнен на таймере NE555, принципиальная схема ниже: Лейка создавалась с использованием исходных изображений, которые вы сможете найти в архиве, но это не полные копии, плата была малость переделана, изменены положения некоторых элементов и немного уменьшена в размерах. Еще один нюанс, в архиве есть вторая принципиальная схема именно от картинок плат исходников, не знаю по каким соображения в качестве C1 поставлена электролитическая емкость 0,47mF... Пересмотрел кучу информации по данной схеме, в которой многие пишут, что достаточно будет использовать неполярный конденсатор емкостью 100n вместо 0,47mF, поэтому в лейке применил макрос обычного с расстоянием между ножками 5 mm, но это не помешает воткнуть на это место и 0,47 если захотите. Вид платы ON-OFF выключателя нагрузки следующий: Микросхемы: • NE555 – 1 шт. Транзисторы: • 2N3904 – 1 шт. Диоды: • 1N4004 – 1 шт. • Светодиод 5 mm – 1 шт. Резисторы 0,25W: • 10k – 3 шт. • 1k – 1 шт. • 910R – 1 шт. Конденсаторы: • 100n – 1 шт. Остальное: • Реле с катушкой на 9 Вольт – 1 шт. • Малогабаритная кнопка без фиксации – 1 шт. • Разъемы — на ваше усмотрение, плата рассчитана на расстояние между ножками 5 mm. Средний разъем служит для подключения внешней кнопки управления. И последнее по данной схеме, её можно запитать напряжением, например, 5 Вольт, при этом достаточно будет заменить реле на пятивольтовое и пересчитать номинал резистора в цепи светодиода. Размер архива с материалами по ON/OFF выключателю на NE555 – 0,6 Mb.
