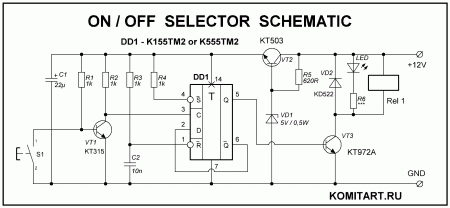

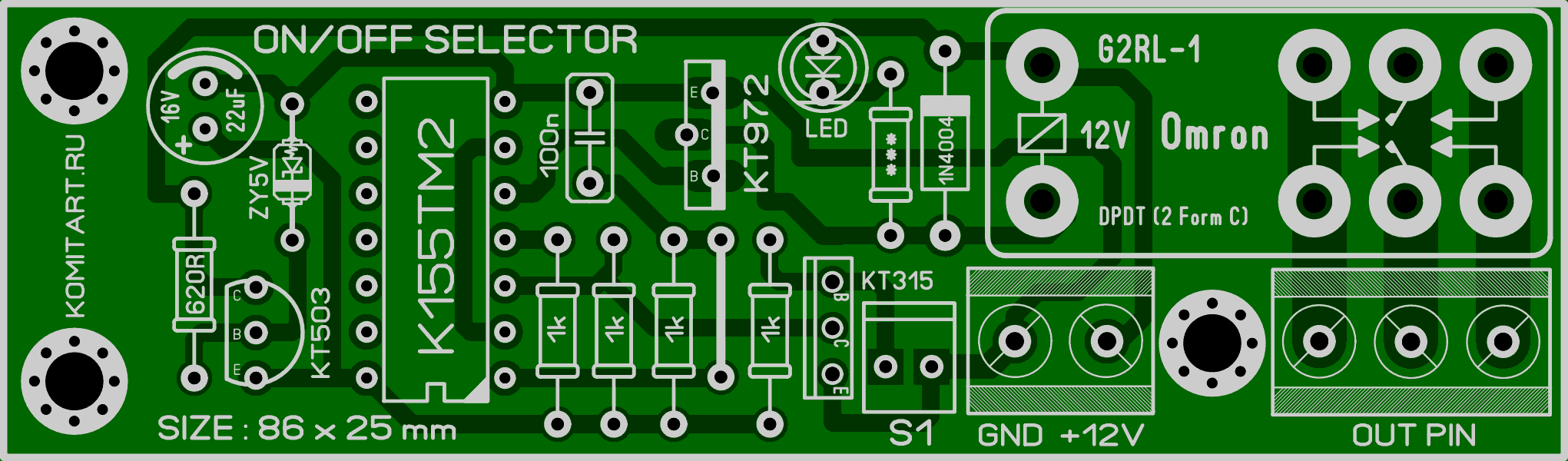

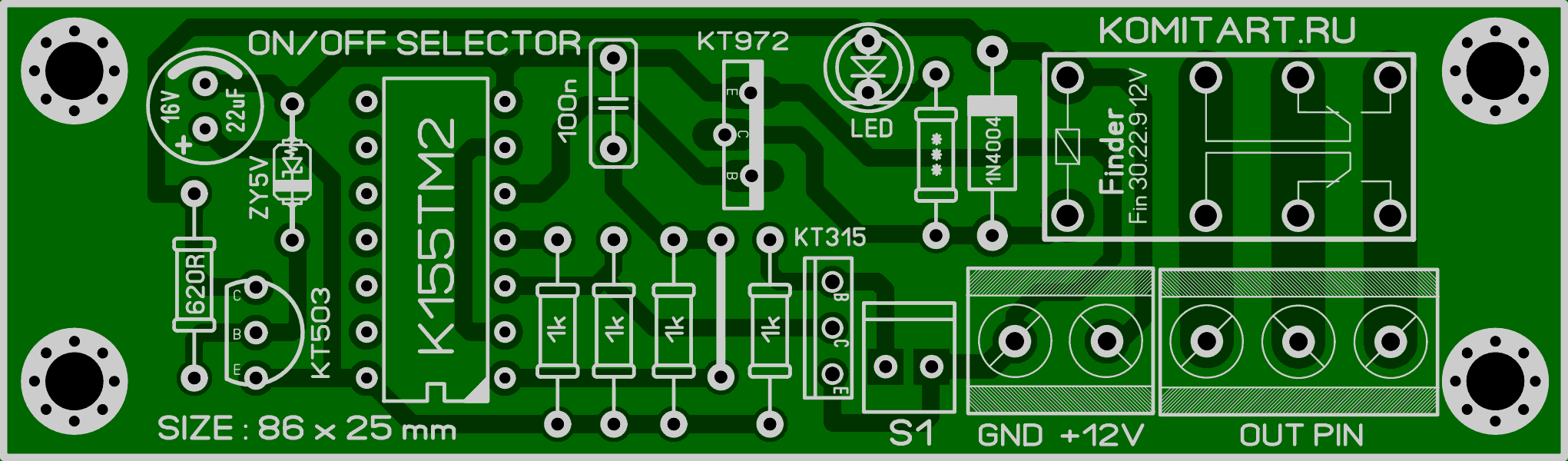

ON/OFF выключатель нагрузки на К155ТМ2.  Всем привет. Листая форумы увидел интерес радиолюбителей к однокнопочному управлению нагрузкой, и по этой теме подготовил материал на пару статей. В этой статье рассмотрим вариант ON/OFF выключателя, построенного на логической микросхеме (триггере) К155ТМ2. Коммутирующим элементом схемы является реле с катушкой на 12 Вольт. Вместо серии К155 можно использовать триггер серии К555. Принципиальная схема:  Как видите, схема выключателя выполнена с применением отечественных элементов (за исключением реле), поэтому для многих окажется наиболее доступной для повторения. В архиве найдете две лейки, их я сделал для разных типов реле OMRON, но оба этих типа с катушкой на 12 Вольт. Вид показан ниже:   Список элементов схемы однокнопочного выключателя: Микросхемы: - DD1 - К155ТМ2 (К555ТМ2) - 1 шт. Транзисторы: - VT1 - КТ315 - 1 шт. - VT2 - КТ503 - 1 шт. - VT3 - КТ972А - 1 шт. Диоды: - LED - светодиод 5 mm - 1 шт. - VD2 - 1N4004 (1N4007) - 1 шт. Резисторы 0,25W: - R1, R2, R3, R4 - 1k - 4 шт. - R5 - 620R - 1 шт. - R6 - можно подобрать конкретно для вашего светодиода в онлайн калькуляторах. Например для напряжения питания 12V при использовании красного светодиода 5 mm с током 20mA расчетный номинал резистора R6 будет 510R. Конденсаторы: - C1 - 22mF/6,3(16)V электролит - 1 шт. - C2 - 100n (0,1mF) - 1 шт. Остальное: - Реле типа Omron 12V DC - 1 шт. - Кнопка без фиксации любая - 1 шт. Размер архива с материалами по ON/OFF выключателю нагрузки на К155ТМ2 - 0,4 Mb.
