Многие радиолюбители при конструировании различных электронных устройств пользуются обычными паяльниками, которые в отличии от паяльных станций, позволяющих регулировать температуру жала, постоянно работают на полную мощность, а это зачастую приводит к некачественной пайке и перегреву монтируемых элементов. В сети нам попалась схема не сложного регулятора, собранного на микроконтроллере PIC16F628A, ключевым элементом которого служит симистор BT136-600, принципиальная схема приведена на рисунке ниже:



Кроме управления симистором микроконтроллер выводит показание ступени мощности на семи-сегментный цифровой индикатор. Всего ступеней десять (от нуля до девяти), то есть при показании индикатора “9” энергопотребляющий прибор (паяльник, лампа накаливания) будет работать на 100% мощности. Переключение ступеней производится кратковременными нажатиями кнопок “+” и “-”.

Что хочу сказать об этом проекте — материал был взят с сайта RADIOKOT, в принципе, мне понравился, и именно поэтому я решил вылизать печатную плату, как говорится, на свой вкус. Хочу заметить, на сайте первоисточнике автор смонтировал регулятор в корпус какой то мыльницы, на мой взгляд вид у прибора получился не совсем презентабельный. На том же Алиэкспресс можно найти множество небольших пластиковых боксов вполне за приемлемые деньги... Ну да ладно, это эстетическая сторона вопроса, и каждый решает его по своему, кому то оказывается вполне достаточно, чтобы прибор просто работал. Ссылка на статью первоисточника, а так же ссылка на форум с обсуждением этого проекта с участием автора есть в архиве. Прежде чем решить собирать этот регулятор не поленитесь почитать форум, информации много, но она неоднозначна, радиолюбители высказывают свои мнения, у некоторых возникают сомнения в правильности схемотехники, но тем не менее у большинства регулятор работает, и выражают благодарность автору. Ну а мы идем дальше.

Схема регулятора реализована на двух печатных платах, это плата управления с индикатором уровня мощности, и плата силовой части. Использован авторский вариант разводки элементов, она была совсем немного подкорректирована под свои нужды, это касается слоя шелкографии и макросов элементов. В слое шелкографии нанес надпись, указывающую на авторство, то есть NASTYA PRODUCTION. Плата управления и индикации в формате LAY6 выглядит так:

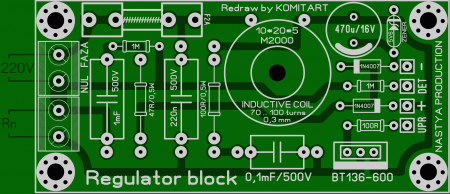

Плата силовой части регулятора в формате LAY6:



Микросхемы:

• PIC16F628A – 1 шт. (Данный микроконтроллер имеет внутреннее тактирование, поэтому кварц впаивать в плату не нужно. При использовании МК без внутреннего тактирования, например, PIC16 F84A – впаяйте кварц на 4 МГц.) Прошивку МК найдете в архиве для скачивания.

Резисторы:

• 100R / 0,5W – 1 шт.
• 47R / 0,5W – 1 шт.
• 100R / 0,25W – 8 шт.
• 1M / 0,25W – 1 шт.
• 5k1 / 0,25W – 2 шт.

Диоды, стабилитроны:

• 1N4007 – 2 шт.
• Стабилитрон 5V6/100mA – 1 шт.
• Симистор BT136-600 – 1 шт. (С паяльниками 40-60 Ватт симистор справляется без теплоотвода, при использовании более мощной нагрузки можно прикрутить к нему небольшую алюминиевую пластину)

Конденсаторы:

• 220nF/500V – 1 шт.
• 1mF/500V – 1 шт.
• 470mF/16V электролит – 1 шт.

Остальное:

• Предохранитель 2А + колодка под монтаж на плату – 1 шт.
• Катушка намотана на кольце 10х20х5 М2000, содержит 70...100 витков провода диаметром 0,3 мм.
• При использовании микроконтроллера без внутреннего тактирования нужен кварц 4МГц.
• Кнопки без фиксации (плюс, минус) – 2 шт.
• Розетка для вилки паяльника – 1 шт.

В заключение немного поясню, на плате управления есть два джампера ОА и ОК, устанавливается один из них в зависимости какой цифровой индикатор вы применили, с общим анодом или с общим катодом. Если вы заранее знаете какой индикатор будете ставить, то при сборке платы можете сразу впаять перемычку в нужное место обычным медным проводом, а так же заранее сделайте нужную прошивку микроконтроллера, их в архиве две.

Удачного повторения.

Размер архива — 0,7 Mb.
