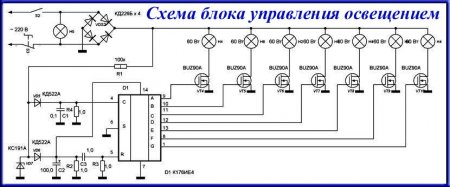

ПРИНЦИПИАЛЬНАЯ СХЕМА БЛОКА УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ ОДНОЙ КНОПКОЙ НА МИКРОСХЕМЕ К176ИЕ4.  В предыдущей статье на тему управления освещением (статья “ Схема управления люстрой на 4 лампы.”), мы рассмотрели один из вариантов схемы управления осветительным прибором. В данной статье мы приводим схему блока управления восьмью лампами, собрана она микросхеме К176ИЕ4. Принципиальная схема устройства:  Питание устройства двухпроводное, поэтому, как и в предыдущем варианте, осветительную проводку переделывать не нужно. По схеме S1 – это штатный выключатель, а S2 – это кнопка с нормально замкнутыми контактами, вмонтированная в S2. Порядок включения ламп при нажатии кнопки соответствует коду семисегментного индикатора. Схема построена на базе счетчика-дешифратора К176ИЕ4. По схеме шестая ножка микросхемы подключена к общему проводу, то есть она соединена с минусом источника питания. Если эту ножку подключить к плюсу, то есть поставить перемычку на 14-ю ножку (естественно отключив от минуса), то логика переключения ламп станет обратной, но схема останется работоспособной. Обратите внимание на диодный мост, собранный на четырех диодах КД226. При их использовании суммарная мощность всех ламп не должна превышать 200 Ватт. При более мощной нагрузке следует мост собрать на более мощных диодах, или поставить соответствующую диодную сборку. Ключи, установленные на выходе микросхемы (BUZ90A), способны управлять нагрузкой по 75 Ватт на канал без применения охлаждающего радиатора. Плата устройства монтируется непосредственно в корпус люстры, или над подвесным потолком. Данная схема публиковалась в одном из номеров журнала “Радиоконструктор” в 2007 году (№12, страница 24).
