Схема автомата световых эффектов на МС 155-й серии.

Схема автомата световых эффектов на МС 155 серииСхема автомата световых эффектов на МС 155 серии

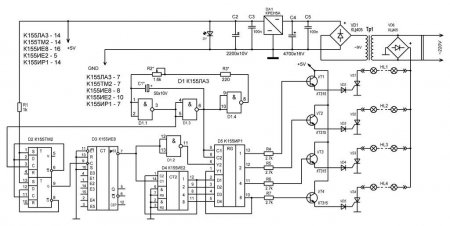

Представляем вашему вниманию схему четырехканального автомата световых эффектов. Собрана она на широко распространенных логических микросхемах 155-й серии, которые не являются большим дефицитом, что в совокупности с простотой схемы дает отличную повторяемость. Автомат позволяет получать различные комбинации переключения каналов по типу эффекта бегущего огня. Принципиальная схема устройства показана на рисунке ниже:

Принципиальная схема автомата световых эффектовПринципиальная схема автомата световых эффектов


Основным элементом схемы является четырехразрядный кольцевой регистр сдвига D5 (К155ИР1). Зарубежные аналоги - SN7495N, SN7495J. Условное графическое обозначение показано на следующем рисунке:

Условное графическое обозначение К155ИР1Условное графическое обозначение К155ИР1


Тактовый генератор собран на микросхеме К155ЛА3 (в одном корпусе содержатся 4 логических элемента 2И-НЕ)

Микросхема К155ЛА3Микросхема К155ЛА3


Резистором R2 задается скорость чередования импульсов задающего генератора, соответственно и скорость переключения гирлянд.

Зарубежные аналоги микросхемы К155ЛА3 - SN7400N, SN7400J.

Триггер D2 (К155ТМ2). Условное обозначение и назначение выводов смотрим ниже:


Условное графическое обозначение К155ТМ2Условное графическое обозначение К155ТМ2


Зарубежными аналогами микросхемы К155ТМ2 являются SN7474N, SN7474J.

Длительность режима формируется микросхемой D3 (К155ИЕ8), представляющей собой делитель частоты с переменным коэффициентом деления. Условное обозначение и назначение выводов следующее:


Условное графическое обозначение К155ИЕ8


Микросхема К155ИЕ8 задает работу каждого режима переключения в течение 128 тактов. То есть 128 тактов бежит светящаяся точка, потом 128 тактов бегут две светящиеся точки, потом 128 тактов бежит тень, 128 тактов горят все гирлянды, и так далее.

Зарубежные аналоги микросхемы К155ИЕ8 - SN7497N, SN7497J.

Микросхема К155ИЕ2 – двоично-десятичный четырехразрядный счетчик. Ниже показано условное обозначение и назначение выводов:


Условное графическое обозначение К155ИЕ2Условное графическое обозначение К155ИЕ2


Микросхема К155ИЕ2 на выходе формирует код, который поступает на адресные входы регистра сдвига (К155ИР1), и именно от этого кода зависит разнообразие вариантов эффекта бегущий огонь.

Зарубежные аналоги микросхемы К155ИЕ2 - SN7490AN, SN7490AJ.


Сигналы с выхода регистра сдвига через транзисторы VT1…VT4 управляют ключевыми тиристорами VS1…VS4. Параметры тиристоров КУ202 смотрите в таблице ниже.


Для увеличения картинок кликните на изображении.
Параметры тиристоров КУ202Параметры тиристоров КУ202


Питание схемы автомата световых эффектов осуществляется от стабилизатора напряжения DA1 (КРЕН5А), которую можно заменить импортным аналогом 7805. Назначение выводов смотри ниже:

TO220_LM7805_Назначение выводовTO220_LM7805_Назначение выводов


По питанию гирлянд стоит диодный мост КЦ405, и наверно не нужно объяснять, что он не выдержит больших нагрузок. Поэтому, если нагрузка у вас будет достаточно высока, стоит заменить выпрямитель на более мощный, например, собранный на отдельных диодах Д231, или поставить импортную диодную сборку с напряжением 400 Вольт и ампер эдак на 10.
При мощности каналов более 70 Ватт каждый, не забудьте тиристоры установить на радиаторы.

Ниже показана печатная плата автомата, текстолит односторонний.


Печатная плата  автомата световых эффектовПечатная плата автомата световых эффектов


Собранная плата установленная в корпус выглядит следующим образом:

Внешний вид автомата световых эффектов в сбореВнешний вид автомата световых эффектов в сборе


5.11.2021г.
Приветствую, друзья, ещё раз. Сегодня я дополнил архив с материалами своей версией печатной платы. Выглядит лейка так:


AUTOMATIC LIGHTING EFFECTS KOMITART LAY6 FOTOAUTOMATIC LIGHTING EFFECTS KOMITART LAY6 FOTO


Размер 87 x 150 mm, плата односторонняя.

Удачного повторения. Размер архива - 0,4 Mb.






Уважаемый Пользователь!
О том, как получить нужный материал, прочитайте информацию по кнопке ниже:








Просмотрело: 26996 Комментариев: 2 admin_yuriyk64

Понравилась новость? Не забудь поделиться ссылкой с друзьями в соцсетях.




19 декабря 2016 17:57
Комментариев: 0
Публикаций: 0

Андрей

(19 декабря 2016 17:57)
Группа: ГостиРегистрация: --ICQ:
Подскажите пожалуйста собрал мигалку а комбинации не меняются,какой элемент не в порядке?только последовательное включение 4-х гирлянд.1,2,3,4 (бегущий огонь)другие комбинации не работают




20 декабря 2016 03:47
Комментариев: 410
Публикаций: 1199

admin_yuriyk64

(20 декабря 2016 03:47)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Если работает только бегущий огонь, значит с генератором импульсов на К155ЛА3 и регистром сдвига К155ИР1 все нормально. Варианты переключения зависят от кода, который выдается счетчиком К155ИЕ2 на адресные входы регистра сдвига. Обратите внимание, импульсы с генератора так же поступают на триггер К155ТМ2, после триггера идут на счетчик К155ИЕ8, который должен считать эти импульсы, через 64 импульса на входе ИЕ8 он формирует один импульс на выходе, который и поступает на вход ИЕ2, а этот в свою очередь должен изменить код подаваемый на адресные входы регистра сдвига. То есть, получается один вариант мигания должен длиться 64 импульса, после чего меняться. Стоит проверить работает ли триггер, то есть промерять есть ли импульсы на его выходе, приходят ли они на вход счетчика ИЕ8, далее посмотреть проходит ли импульс с выхода ИЕ8 через 64 импульса генератора. Проверьте всю эту цепочку, то есть ТМ2, ИЕ8, ИЕ2.
