25-04-2015, 15:56

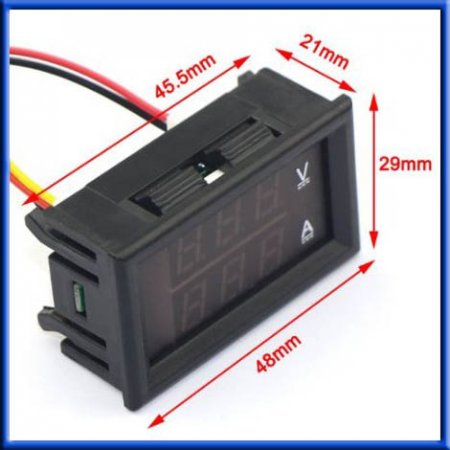

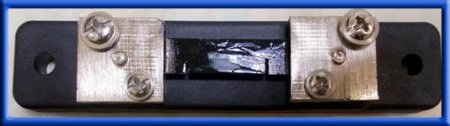

При конструировании зарядных устройств для аккумуляторных батарей, и различных блоков питания, многие радиолюбители используют готовые вольтметры-амперметры китайского производства, которые без особого труда можно купить в интернете, например, на сайте Алиэкспресс. Причем стоимость таких готовых приборов очень даже привлекательна, и многие поставщики, вдобавок ко всему, осуществляют бесплатную доставку товара покупателю. Найдя наиболее выгодное предложение, мы заказали на пробу пару приборов марки WR-005, рассчитанных на измерение напряжения до 100 Вольт, и тока до 10 Ампер. Заказ пришел, с блоками все в порядке, механических повреждений нет, но ни паспорта, ни инструкции, описывающей подключение устройства, в комплекте не было. Это и послужило поводом для написания данной статьи, ведь, скорее всего, мы не одни, которые столкнулись с вопросами подключения WR-005 к цепям измерения. Подобные измерительные приборы могут быть рассчитаны на иные параметры измерения, но в любом случае на плате вы будете иметь два разъема: ● Первый разъем имеет два тонких провода, обычно это красный и черный. Служат они для подачи питающего напряжения на измерительную схему. Напряжение питания имеет очень широкий диапазон, вы можете подать от 4 до 30 Вольт, красный провод – плюсовой, черный – минус. Подав питание на схему, индикатор начнет светиться. ● Второй разъем трехпроводный, провода толстые, предназначены для подключения прибора к измерительным цепям. А вот с цветами проводов давайте разбираться. Видать раньше выпускались индикаторы, в которых толстые провода имели цвет черный, красный и желтый, поэтому в интернете можно найти вот такую картинку: В нашем случае данный разъем имеет синий, черный и красный провода, и черный провод находится в разъеме посередине, поэтому мы решили еще раз их перепроверить. Как оказалось, глобально ничего не поменялось: ● Черный провод, как и в предыдущем варианте, это общий провод (COM); ● Красный провод – измерение напряжения; ● Синий провод - измерение тока. Для тех, кто не совсем понял: черный толстый провод подключается на минус источника, красный на плюс (начнет показывать вольтметр), синий толстый провод подключается к нагрузке, а со второго конца нагрузки уходит на плюс источника (показывает амперметр). По поводу шунта. В приборах до 10 Ампер шунт встроенный (впаян непосредственно в плату), свыше 10 Ампер, как правило, в комплекте должен быть внешний шунт, смотри снимки ниже: Наш вариант прибора со встроенным шунтом: Внешний шунт выглядит следующим образом: Даже после правильного подключения нет гарантии того, что показания вольтметра и амперметра будут правильными, поэтому стоит проверить их с помощью, например, внешнего мультиметра. При необходимости можно подкорректировать показания с помощью подстроечных резисторов, расположенных на плате прибора WR-005. Микросхема, на которой собран прибор, не имеет никаких опознавательных знаков, ну а принципиальная схема вот такая: В заключение хочется сказать, что после подключения и опробования прибора, он показал себя с положительной стороны, качество сборки не плохое, погрешности показаний соответствуют заявленным поставщиком, то есть, погрешность по напряжению 0,1 Вольта, по току – 0,01 Ампера, ток потребления измерительной схемы не превышает 20 мА . Любая электроника с течением времени подвержена выходить из строя, поэтому на сколько долго будет нам служить данный вольтметр-амперметр - время покажет. Но, в принципе, за такие деньги, мы считаем, что WR-005 – достойное приобретение с быстрой установкой и подключением в устройствах, нуждающихся в выводе цифровой индикации показаний параметров тока и напряжения. Если кому известна марка используемой в схеме прибора микросхемы, большая просьба написать в комментарии.
