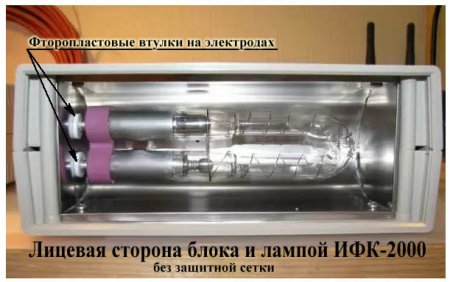

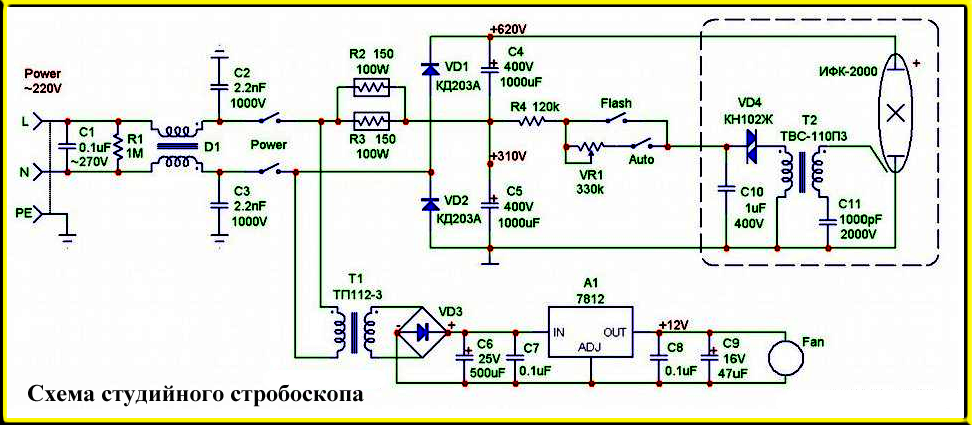

Делаем стробоскоп для дискотек и концертных площадок.  Предлагаем вам схему мощного студийного стробоскопа, идеально подходящего для проведения дискотек, а так же для применения на всякого рода концертных площадках. Энергия вспышки лежит в пределах ста джоулей, это обеспечивает очень длительную эксплуатацию импульсной лампы ИФК-2000. Для увеличения картинок - кликните на изображении левой кнопкой мышки.  Схема не сложная, но, тем не менее, есть некоторые нюансы, которыми не стоит пренебрегать при сборке данного устройства. Одним из таких важных нюансов является выбор высоковольтных конденсаторов (С4 и С5 по схеме). Эти емкости должны быть рассчитаны именно для работы в импульсных устройствах. Обычные конденсаторы в данную схему ставить бесполезно, обычно после нескольких сотен вспышек у них отгорают внутренние контакты. Из отечественных рекомендуется ставить импульсные К50-17 на напряжение не менее 400 вольт с током утечки не более 3 мА, они изначально разрабатывались для работы с импульсными лампами. Можно поэкспериментировать с К50-3Ф. Что касается импортных импульсных конденсаторов, в магазинах в наличии их можно встретить редко, обычно их возят на заказ.  Перед установкой конденсаторов С4 и С5, их следует обтянуть термоусадкой. R2 и R3 - два “монстрообразных” зеленых резистора мощностью 100 ватт каждый, их номинал может лежать в пределах 150…200 Ом. Резисторы соединены параллельно, общее сопротивление получается порядка 75…100 Ом. На маломощном трансформаторе и микросхеме 7812 собран блок питания. Он нужен лишь для того, чтобы запитать 12-вольтовый компьютерный вентилятор, который в дальнейшем при работе устройства будет охлаждать мощные резисторы.  В генераторе, поджигающем импульсную лампу, применен трансформатор строчной развертки ТВС-110П3, такие раньше стояли в черно-белых телевизорах, они обеспечивают уровень высокого напряжения на уровне 16…18 киловольт. Динистор КН102 можно поставить с буквенными индексами Е, Ж, И.  Для изготовления рефлектора подойдет тонкая нержавейка. На контакты ИФК-2000 одеваются втулки, изготовленные из фторопласта.  Как вы уже поняли, блок питания устройства и блок генератора с импульсной лампой монтируются в разных корпусах. Соединение между блоками осуществляется посредством провода, рассчитанного на высокое напряжение. В данном варианте использован провод с силиконовой изоляцией, его длина 15 метров. Этой длины, как правило, хватает для того, чтобы установить излучатель в верхней части сцены под потолком и направить его на танцплощадку.  Особых настроек никаких не требуется, для блока питания главное, чтобы он выдавал 620…630 вольт на выходе удвоителя сетевого напряжения, образованного диодами VD1, VD2 и двумя импульсными конденсаторами С4, С5 (контрольные точки обозначены на принципиальной схеме). Если R2 и R3 при включении начинают сильно калиться, проверяйте утечку С4 и С5, скорее всего они тоже будут горячие, а это может привести к взрыву конденсаторов. Еще раз напомним, ток утечки емкостей не должен превышать 3 мА. Наличие исправных трансформатора ТВС-110, динистора и емкостей С10, С11 обеспечит стабильную работу генератора, здесь тоже ничего настраивать не нужно. При установке импульсной лампы соблюдайте аккуратность, не хватайтесь пальцами за рабочую колбу, если на ней останутся отпечатки пальцев или жировые пятна, стекло в этой области покроется мелкими трещинами, и лампа выйдет из строя, ведь “пыхи” у нее достаточно мощные. Если заметили какие-либо загрязнения, промойте колбу лампы чистым спиртом. И еще один нюанс, не устанавливайте светофильтр перед лампой, зачастую он не выдерживает, деформируется или разрушается, лучше лампу закрыть крупной сеткой. !!! При изготовлении блоков обязательно соблюдайте правила электробезопасности, потому, что силовые цепи устройства не имеют гальванической развязки с сетевым напряжением, 630 вольт после удвоителя – это очень большое напряжение, и хотя устройство имеет импульсный характер, ток в цепи может достигать нескольких сот ампер. И последний нюанс, в связи с тем, что лицевые и задние панели блоков изготовлены из металла, их необходимо электрически соединить с клеммой РЕ сетевой вилки, так же как и конденсаторы С2, С3.
