21-02-2022, 12:43

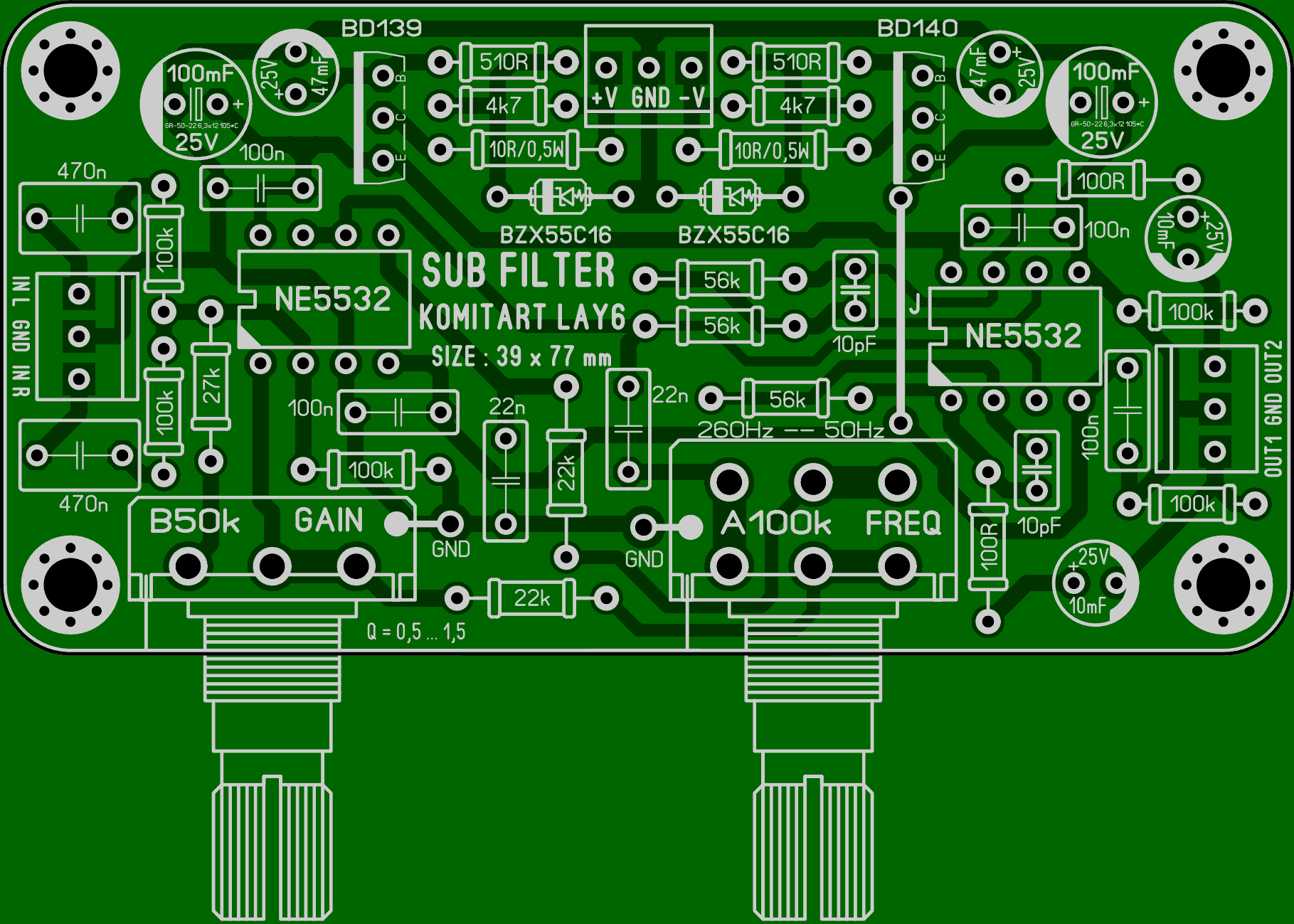

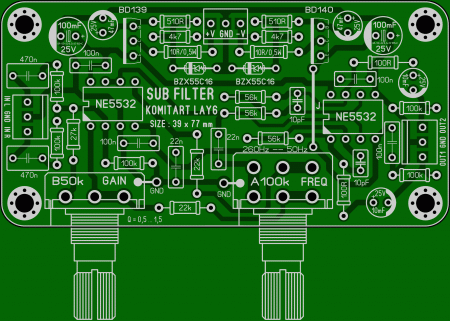

Приветствую, друзья. Сегодня по просьбе моего друга Игоря нарисовал лейку платы сабвуферного фильтра по имеющимся фотографиям печатной платы, решил поделиться с вами этим проектом, возможно он кому то понравится. Принципиальная схема приведена ниже: Ничего особенного в схеме нет, обычный резистивный сумматор сигналов левого и правого каналов на входе, P1 - регулятор усиления, далее фильтр второго порядка, P2 - регулятор частоты среза, на выходе мы имеем два сигнала, которы развёрнуты относительно друг друга на 180 градусов. На плате фильтра собран транзисторный блок питания, особенностей так же никаких нет. Плата сабвуферного фильтра односторонняя, размер 39 x 77 mm, все надписи присутствуют на слое шелкографии, поэтому должно быть интуитивно понятно при повторении. Внешний вид платы формата LAY6 показан на следующем изображении: Список элементов схемы фильтра для сабвуферного канала: - U1, U2 - NE5532 - 2 шт. - T1 - BD140 - 1 шт. - T2 - BD139 - 1 шт. - D1, D2 - стабилитрон BZX55C16 (16V, 0,5W) - 2 шт. - R1, R11 - 10R/0,5W - 2 шт. - R2, R8 - 4k7/0,25W - 2 шт. - R3, R4, R9, R20, R21 - 100k/0,25W - 5 шт. - R5, R7 - 510R/0,25W - 2 шт. - R6 - 27k/0,25W - 1 шт. - R10, R13 - 22k/0,25W - 2 шт. - R15, R16, R17 - 56k/0,25W - 3 шт. - R18, R19 - 100R/0,25W - 2 шт. - P1 - переменный резистор одинарный B50k (линейный) - 1 шт. - P2 - переменный резистор сдвоенный A100k (логарифм) - 1 шт. - C1, C2 - 470nF/50V - 2 шт. - C3, C7 - 100uF/25V электролит - 2 шт. - C4, C6 - 47uF/25V электролит - 2 шт. - C8, C9 - 22nF/50V - 2 шт. - C10, C11, C12, C13 - 100nF/50V - 4 шт. - C15, C16 - 10pF/50V - 2 шт. - C17, C18 - 10uF/50V электролит - 2 шт. - Клеммная колодка 3 Pin 2,54 mm под монтаж на плату - 3 шт. - Панелька DIP-8 для операционных усилителей - 2 шт. Удачного повторения. Размер архива - 0,8 Mb.
