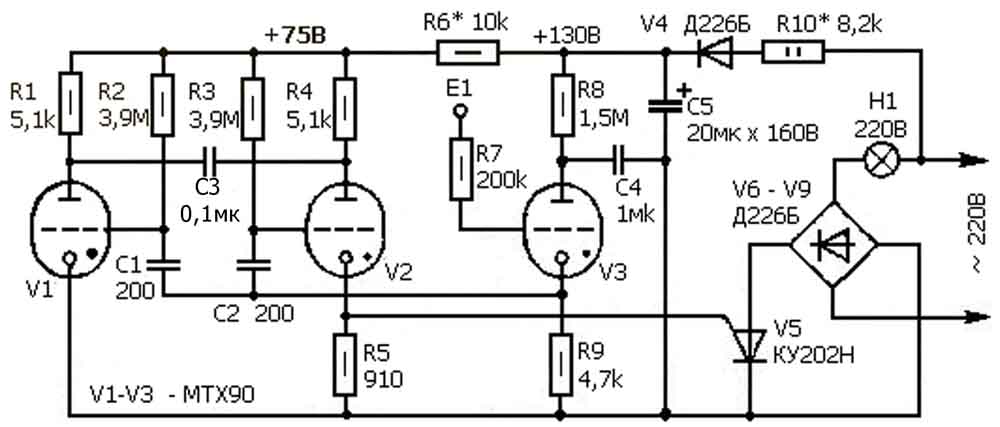

В этой статье мы рассмотрим схему устройства управления освещением, хотя в качестве нагрузки может служить не только лампы или прожектор, но и другие электрические приборы мощностью до 1 кВт. Ниже изображена принципиальная схема выключателя. Основными элементами схемы являются три тиратрона V1-V3, и тиристор, включенный в диагональ моста V6-V9. На тиратроне V3 реализован релаксационный генератор, реагирующий на прикосновение к сенсорной пластине E1. В момент прикосновения V3 зажигается, а на R9 появляется импульс, который через емкости С1 и С2 поступает на сетки тиратронов V1 и V2, представляющих собой триггер, имеющий два устойчивых состояния. Управление тиристором взято со второго тиратрона, т.е. когда он загорится - тиристор откроется и загорится лампа Н1. При повторном касании сенсора триггер изменит свое состояние. О деталях. Диоды для моста выбирайте такие, чтобы они были рассчитаны на рабочее напряжение не менее 300 вольт, и они смогли выдержать ток коммутируемой нагрузки. Такие же требования предъявляются к тиристору, для уточнения параметров смотрите таблицы ниже: Справочная информация по тиратрону МТХ90: Емкости: C1, С2 - КСО-1, СЗ, С4 - МБМ, С5 - К50-3. Наладка устройства: Подбором номиналов резисторов R6 и R10 установите постоянные напряжения как указано на принципиальной схеме. Проверьте как работает сенсор. Измерьте напряжение, поступающее на нагрузку, если оно ниже, чем напряжение сети больше пяти вольт, уменьшите номинал сопротивления R4, после чего снова подберите резистор R6 . Больше ничего в схеме настраивать не нужно.
