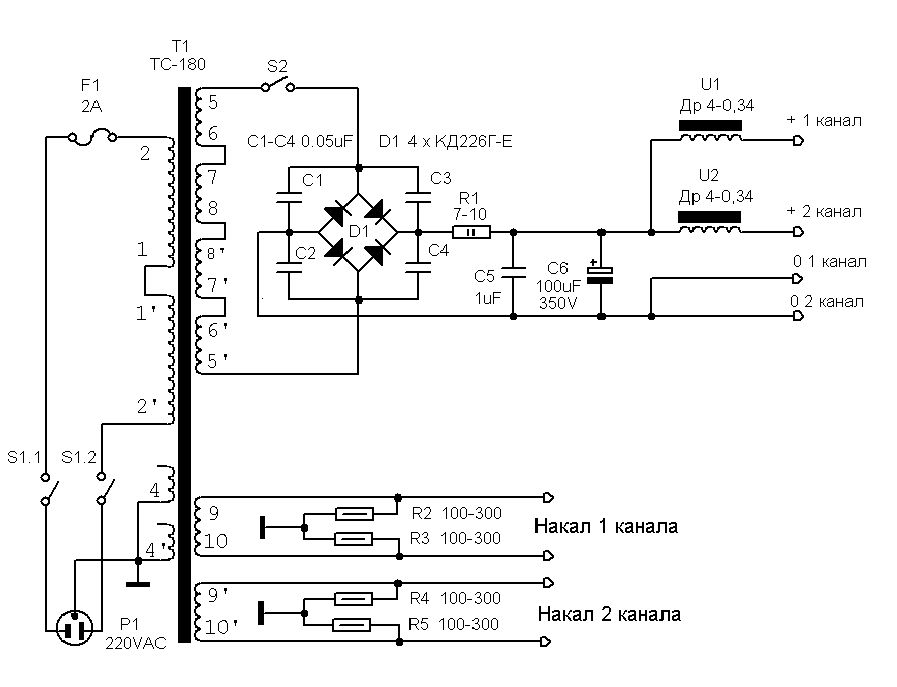

Двухтактный (РР) ламповый УНЧ для начинающих. В интернете можно найти множество схем ламповых усилителей, разработанных А.И.Манаковым. Некоторые из них более “наворочанные”, другие простенькие, рассчитаны на начинающих радиолюбителей с доступной элементной базой и не требующие больших денежных вложений. Ниже представляем вашему вниманию одну из таких не сложных схем усилителя на широко распространенных лампах 6Н2П, и паре выходных ламп 6П14П. Как вы уже поняли, это схема двухтактного УНЧ.  В качестве выходного трансформатора применен ТВЗ-1-6. Такие трансы раньше стояли в ламповых черно-белых телевизорах. А можно применить и любой трансформатор от ламповых радиоприемников , имеющих РР выходной каскад. Входной сигнал через переменный резистор R1 поступает на фазоинвертор, этот каскад с самобаллансировкой, и далее через конденсаторы С2 и С3 на выходной каскад, собранный по двухтактной схеме с автосмещением. С2 и С3 – типа К71-7 или К78-2. Электролиты – типа К50-32 или К50-7. Режим работы первого каскада настраивается резистором R4, стоящего в цепи катода лампы VL1. Его следует подобрать таким образом, чтобы падение напряжения на этом резисторе составило примерно 1,5 вольта. Далее приступаем к настройке режима работы ламп выходного каскада. Ток VL2 и VL3 должен быть в пределах 40 – 45 мА для каждой. Эта настройка производится путем подбора резистора R10, стоящего в катодной цепи. Если вы решите использовать в качестве выходных ламп 6П18П или 6П43П, тогда лучше увеличить мощность катодного резистора, т.е. поставить два двухваттных резистора одинакового номинала в параллель. О выходных лампах: VL2 и VL3 лучше выбрать с близкими параметрами. Как производится подбор: отсоединить верхний по схеме вывод резистора R10 от катодов, подсоединить к свободному концу R10 два резистора по 1 Ому и другими концами подсоединить эти резисторы на каждый катод VL2 и VL3 в отдельности. При подборе ламп падение напряжения на этих резисторах должно быть одинаковым (порядка 0,04 – 0,045В) и токе катода 40 – 45 мА. В настройках по переменке УНЧ не нуждается. Блок питания усилителя. Блок питания реализован на трансформаторе от старого лампового телевизора ТС-180. Трансформатор не перематывался, поэтому на схеме обозначены все выводы используемых обмоток и их соединение. Выпрямительный мост собран на четырех диодах КД226Г. На выходе блока питания установлены два дросселя (по одному на каждый канал усилителя). Они уменьшают фон, если в выходном каскаде применены лампы с разными анодными токами. Как заявляет автор, если лампы хорошо подобраны по параметрам, то дроссели в блок питания можно и не ставить. Накал ламп каждого канала берется с разных обмоток. Резисторы R2 ,R3 и R4,R5 соответственно, образуют искусственную среднюю точку, это также снижает фон по каналам. Схема блока питания изображена на рисунке ниже:  Хорошего вам лампового звука.
