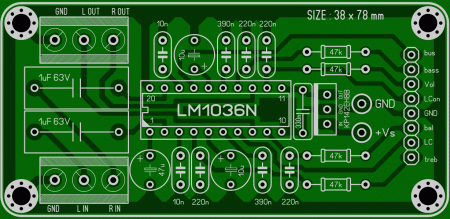

Высококачественный регулятор громкости, баланса и тембра на LM1036N.  Чтобы придать звуку необходимую окраску, в звуковоспроизводящую аппаратуру устанавливают различные темброблоки, способные раздельно и плавно изменять регулировку высоких и низких частот. Эти регуляторы подразделяются на пассивные (не усиливающие уровень входного сигнала), и активные (в которых входной сигнал усиливается). Мы с вами сейчас рассмотрим один и вариантов высококачественного активного темброблока с возможностью регулировки громкости и баланса звука в усилителях НЧ высокого класса. Схема реализована на интегральной микросхеме LM1036N. Она выпускается фирмой National Semiconductors, цена не большая. В качестве регуляторов применены сдвоенные переменные резисторы, монтируемые на печатной плате. Это позволяет надежно удерживать конструкцию в корпусе усилителя без использования дополнительных крепежных элементов. В модуле предусмотрен режим включения/отключения тонкомпенсации. Принципиальная схема устройства изображена на рисунке ниже.  Характеристики устройства: Диапазон частот, Гц..........................................................20.....20000 Отношение сигнал/шум, дБ.............................................................80 Разделение каналов, дБ............................................................. ....75 К гармоник при Uвх 0,3В на частоте 1кГц, %..............................0,06 Rвх, кОм.........................................................................................30 Rвых, кОм......................................................................................20 Диапазон регулировки громкости, дБ...........................................75 Диапазон регулировки тембра на частотах 40Гц и 16 кГц, дБ......... +-15 Плата регулятора изготовлена из одностороннего фольгированного стеклотекстолита. Вид со стороны проводников изображен на следующем рисунке.   Расписывать особо тут нечего, после сборки никаких настроек делать не нужно, правильно собранная схема начинает работать сразу. Этот вариант регулятора отлично подходит для совместной работы с усилителем НЧ на TDA7294. Да, и еще хотел поделиться фактом: на некоторых форумах, а иногда в комментариях к статьям про темброблоки, попадаются высказывания о превосходстве качества звука при использовании регулятора, собранного на LM1036N, нежели применение регуляторов, реализованных на TDA1524. Цена на эти микросхемы одинаковая, и выбор остается за вами. Показанная выше плата предусматривает, что все потенциометры будут установлены отдельно, но если вы предпочитаете, чтобы регуляторы тоже находились на одном носителе (плате), она может выглядеть следующим образом:   Обе приведенные выше печатные платы в формате LAY вы можете скачать по прямой ссылке с нашего сайта. Размер архива для скачивания - 0,02 Mb. Возможно вас заинтересует: Усилитель мощностью 100 ватт на TDA7294. Ламповый предварительный усилитель на 12AX7 (6Н2П).
