11-08-2013, 20:45

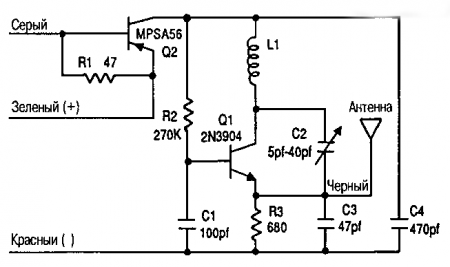

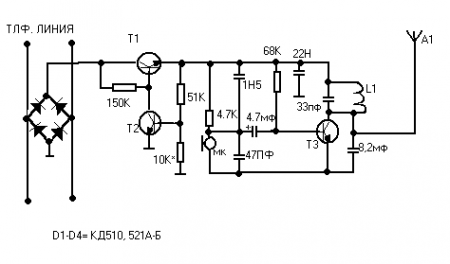

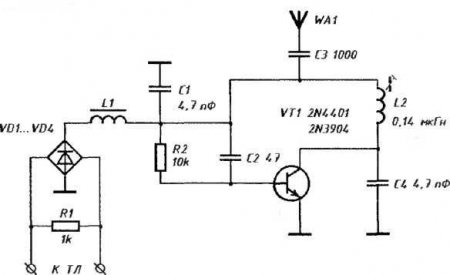

Представленная ниже схема телефонного “жучка” является по сути маломощным ЧМ передатчиком, который настроен на верхний участок FM диапазона , т.е. диапазон от 88-ми до 108-ми мегагерц. Сигнал модуляции и Uпитания “жучок” получает из телефонной линии, на которую он подключен. Прием может осуществляться на любой, самый простой, в том числе и китайского производства радиоприемник, у которого имеется FM диапазон. Схема “жучка” довольно простая, детали не дефицитны, легка для повторения, не сложная настройка, реализована на SMD элементах, но можно применить и обычные, правда габариты платы при этом изменятся в большую сторону. Передатчик не содержит дорогих или дефицитных деталей, хотя при его сборке желательно иметь некоторый опыт в изготовлении устройств с использованием деталей для поверхностного монтажа (SMD). И так рассмотрим схему “жучка” изображенную на рис. 1. Передатчик устройства, собранный на одном транзисторе, является простым генератором, который управляется напряжением, частота которого зависима от напряжения входа в любой момент времени. Низкочастотные колебания телефонной линии меняют частоту генерации “жучка”. Так осуществляется частотная модуляция высокочастотного сигнала передатчика. Телефонный “жучок” подключается в разрыв любого провода телефонной линии, а включается устройство при поднятии трубки телефонного аппарата. Если у прослушиваемого абонента установлено несколько параллельных телефонов, то в этом случае “жучок” будет реагировать только на тот телефон, в линию которого он врезан. Для контроля всех параллельных телефонов “жучок” должен быть врезан до места разветвления линии, например на входе телефонной линии в квартиру. Печатная плата “жучка”, смотри следующий рисунок. Как мы уже отметили, схема собрана на SMD компонентах. При пайке деталей не перепутайте полярность диодов. Конденсаторы не имеют надписей на корпусе, поэтому перед пайкой заранее подберите их номиналы. Не перегревайте детали, используйте маломощный низковольтный паяльник. Лишняя канифоль после пайки удаляется спиртом. Антенна: подойдет отрезок медного провода диаметром 0,5 … 1,5 мм. Длина 10 … 20 см, но, все же, лучше изначально взять отрезок немного длиннее, а потом подобрать длину с помощью не хитрого прибора, описанного в статье “Простые волномеры своими руками”. L2 - стандартная катушка от входного фильтра FM радиоприемника. Как настроить: С настройкой все просто. Врезаем “жучок” в разрыв одной жилы телефонного провода (линии), включаем радиоприемник, выбираем FM диапазон, и устанавливаем настройку в верхнюю свободную от радиостанций часть диапазона. Теперь снимаем трубку телефонного аппарата, и начинаем настраивать “жучок” , т.е. вращением сердечника катушки L2 добиваемся появления гудка телефона в динамике радиоприемника. Настраиваем на максимум сигнала. Не забываем, что настройка катушек выполняется без использования металлических отверток или других металлических предметов. Телефонный жучок с частотной модуляцией. Дальность действия порядка 200м. Включается в разрыв любого телефонного провода. Катушка L1 наматывается на оправку диаметром 3мм проводом ПЭВ-0,5 и содержит 7 витков для диапазона УКВ, а для диапазона FM - 3 витка. ТЕЛЕФОННЫЙ «ЖУЧОК» С ЧМ ВЫХОДОМ. Транзистор Q1 (2N3904) работает в режиме генератора, настроенного на пустой участок УКВ/ЧМ диапазона. «Жучок» получает питание от постоянной составляющей тока телефонной линии. Следует подключить к телефону серый провод вместо зеленого, зеленый провод «жучка» соединив с зеленым, а красный – с красным проводом в розетке. Звуковой сигнал телефонной линии вызывает паразитную ЧМ, которая может приниматься на ЧМ приемник, настроенный на среднюю частоту генератора «жучка». Поскольку это устройство «видит» полное напряжение линии, в качестве транзистора Q2 использован высоковольтный pnp-транзистор MPSA56 Катушка для диапазона 88 - 108 МГц бескаркасная, намотана на оправку диаметром 5 мм проводом ПЭВ 0,33, и содержит 4 …5 витков. Ток потребления телефонного жучка в линиях с блокиратором должен лежать в пределах 10-12 мА , и в линиях без блокиратора 16-18 мА. Налаживают устройство следующим образом: подать напряжение питания 10-12 вольт и добиться тока потребления 10-18 мА, регулировка по частоте осуществляется путем сдвигания или раздвигания витков катушки L1. Дальность действия 150-250 метров в условиях города. Устройство начинает работать при подъеме телефонной трубки. Универсальный телефонный передатчик с питанием от телефонной линии. Универсальность этого варианта заключается в том, что данная схема помимо контроля телефонной линии имеет встроенный микрофон для прослушивания окружения. Параметры выходной катушки данной схемы такие же, как и в предыдущей версии телефонного жучка. Когда трубка телефона положена, напряжение на схеме не должно превышать 3 -4 вольт, для этого подбирается резистор R3 в динамическом стабилизаторе, собранном на транзисторах VT1 и VT2. Ток потребления всей схемы от 60V не более 2,5-2,7 мА. Дальность действия 50-100 м. При удалении из схемы микрофона напряжение питания можно поднять до 4V. Схема рассчитана на постоянное действие. Простой телефонный жучок своими руками. Схема жучка очень простая, легко повторяемая, реализована на одном транзисторе, имеет малые габариты, дальность действия порядка 150 метров. При поднятии трубки телефонного аппарата, а также при вызове на резисторе R5 происходит падение напряжения примерно 3...4 вольта, которого достаточно для питания телефонного жучка. За счет подбора номинала сопротивления R5 можно добиться и большего напряжения для питания схемы, что приведет к увеличению дальности действия, но при этом будет ощущаться значительное снижение громкости разговора в трубке абонента, а это приведет к тому, что жучок будет рассекречен. Настройкой выходного контура L1C2 схема настраивается на требуемый частотный диапазон. (путем подбора емкости С2 и числа витков L1). Параметры катушки: на оправку диаметром 4 мм намотаны 8 витков провода ПЭЛ 0,5...0,7. Элементы VD1(стабилитрон) и R4 - параметрический стабилизатор, ограничивающий подаваемое на схему напряжение питания. Модуляция обеспечивается за счет изменения разговорного тока, протекающего по телефонной сети. В качестве транзистора VT1 можно применить KT3102 с любым буквенным индексом, или, в крайнем случае, поставить КТ 315, но он имеет меньший статический коэффициент передачи тока, поэтому усиление будут гораздо меньше и, соответственно, уменьшится дальность действия передатчика. В схеме содержится малое количество деталей, благодаря чему передатчик умещается в достаточно маленьком корпусе, например, его можно вставить в корпус конденсатора и залить компаундом, что позволит закамуфлировать жучок. Важно!!! Следует особо подчеркнуть, что данное устройство предназначено для использования только в любительских целях, например для установки громкоговорящей беспроводной связи с другой комнатой, где нет телефона, или для изучения основ радиосвязи. Недопустимо использование “жучков” для незаконного сбора информации или в качестве подслушивающих устройств. В соответствии со статьей 23 Конституции РФ гражданам России гарантируется право на тайну телефонных переговоров. Статья 32 Федерального закона "О связи" гласит “… Тайна переписки, телефонных переговоров, почтовых отправлений, телеграфных и иных сообщений, передаваемых по сетям электрической и почтовой связи, охраняется Конституцией Российской Федерации”. Статья 138 Уголовного кодекса РФ предусматривает меры наказания за нарушение тайны телефонных переговоров штрафом в размере от пятидесяти до ста минимальных размеров оплаты труда или в размере заработной платы или иного дохода осужденного за период до одного месяца, либо обязательными работами на срок от ста двадцати до ста восьмидесяти часов, либо исправительными работами на срок до одного года.
