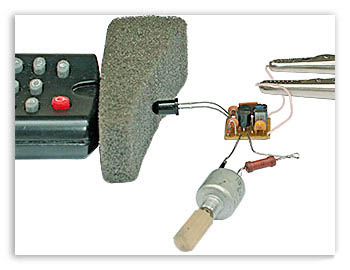

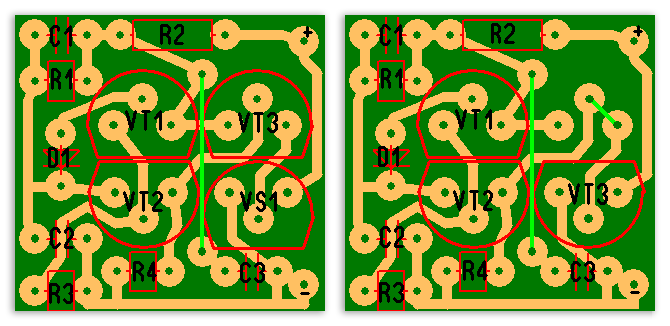

 ИК-синхронизатор по первой вспышке своими руками.  Множество моделей ламп-вспышек заводского исполнения уже имеют систему инфракрасной синхронизации, и при том множество из них имеют довольно низкую чувствительность, хотя и являются вполне работоспособными. Да и у многих фотолюбителей наверняка сохранились старенькие фотовспышки, в которых нет встроенного ИК-триггера. Поэтому, дополнив их небольшим устройством синхронизации, они вполне подошли бы для фотосъемки в бюджетных любительских или домашних фотостудиях, а также при съемке на выезде, когда возникает потребность в дополнительном освещении. Сейчас мы рассмотрим две схемы ИК-триггеров, которые рассчитаны на применение в лампах вспышках с высоким и низким напряжением на синхроконтактах. Обе схемы обладают высокой чувствительностью и достаточно надежны. Печатная плата для обоих устройств одинаковая. Примечание: • Из за высокой чувствительности данные синхронизаторы могут срабатывать от любых световых импульсов, поэтому в местах, где съемка ведется несколькими фотографами, применение этих устройств становится невозможным. • Синхронизация в обоих вариантах схем осуществляется по первой вспышке, поэтому, если ваша фотокамера использует оценочный импульс, служебные импульсы, защиту от красных глаз или импульсы для подсветки автофокуса, то синхронизация работать не будет. Схема высоковольтного ИК-синхронизатора. Этот синхронизатор рассчитан на работу со вспышками, у которых на синхроконтактах присутствует высокое напряжение (150-500 Вольт).  Транзистор VT1 в дежурном режиме открыт настолько, чтобы слегка запереть транзистор VT2. Когда фотодиод VD1 ловит ИК-импульс, транзистор VT1 запирается и открывает транзистор VT2. Далее, транзистор VT2 отпирает VT3 и тиристор VS1, который замыкает цепь синхроконтактов лампы-вспышки. Схема питается от тока, проистекающего через синхроконтакты лампы вспышки. Балластный резистор R2 обналичивает напряжение, а конденсатор C3 фильтрует его. Эту же схему можно применить и для управления лампами-вспышками, у которых на синхроконтактах присутствует низкое напряжение (3 – 30 вольт). Номинал резистора в этом случае нужно уменьшить до 100 – 150 кОм, да и тиристор из схемы можно вовсе исключить. Схема низковольтного ИК-синхронизатора. Ниже приведена схема низковольтного ИК-синхронизатора с уменьшенным номиналом R2 и исключенным тиристором VS1.  Принцип действия этой светоловушки такой же, как и у предыдущей, только цепь синхроконтактов в этом варианте замыкается транзистором VT3. Печатная плата ИК-синхронизатора.  Размеры печатной платы - 15х15 мм, вид со стороны расположения радиоэлементов. Детали обычные, но можно применить и SMD элементы, при которых размер печатки уменьшится раза в два. Готовая конструкция выглядит вот так:  Детали и цоколёвка элементов. Для сборки ИК-синхронизатора выбирались самые маленькие выводные детали. Транзисторы можно применить любые, главное, чтобы они имели минимальную утечку (IКБО ≤ 20nA) и коэффициент усиления h21Э ≥ 400.  Как отрегулировать чувствительность синхронизатора.  Вместо R4* подсоединим потенциометр сопротивлением 220 кОм последовательно соединенным с ограничительным резистором порядка 1…5,1 кОм. С помощью зажимов подключим собранную схему к синхроконтактам лампы-вспышки, как показано на рисунке выше. Для формирования инфракрасного импульса можно применить другую лампу-вспышку, но величина импульса при этом будет не стабильна, поэтому мы воспользуемся обычным пультом дистанционного управления от телевизора, а в качестве рассеивателя света – кусочек поролона клиновидной формы.  Величина импульса при этом изменяется подбором толщины поролона между ИК приемником и излучателем дистанционного управления (смотри рисунок выше). Регулировкой потенциометра R4* приводим чувствительность всех синхронизаторов к единому уровню. Установка синхронизатора в лампу-вспышку или корпус. Плата синхронизатора получается не большая, поэтому ее можно разместить внутри корпуса лампы-вспышки, но если все-таки возникнут трудности со свободным местом, тогда придется изготовить отдельный корпус для нашего устройства, лучше металлический, он еще будет служить экраном от электромагнитных помех, что позволит увеличить чувствительность триггера. Корпус можно изготовить из жести от консервных банок, этот металл неплохо паяется, а можно и старым использованным батарейкам найти применение. Например типа CR123A или CR-P2.  Т.Б. Ввиду токсичности содержимого литиевых батарей - разборку, удаление внутренностей и чистку металлического цилиндра производите при работающей вытяжной вентиляции, а лучше вообще на открытом воздухе.  Для соединения синхронизатора с лампой-вспышкой применим гнездо типа тюльпан (RCA), его стоимость не велика, и при том подобные гнезда обеспечивают достаточную надежность контакта. Для придания устройству более эстетического вида его можно обтянуть термоусадочной трубкой.  Инструкция.  Читайте также "ИК светосинхронизатор по второй вспышке своими руками."
