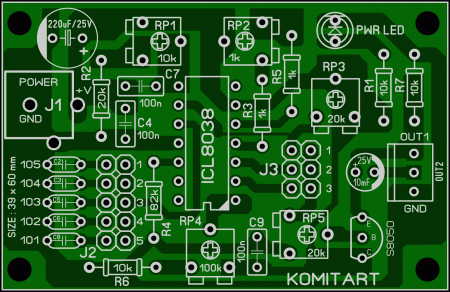

Алиэкспресс ICL8038 функциональный генератор сигналов.  Приветствую, друзья. В этой статье рассмотрен проект функционального генератора, реализованного на микросхеме ICL8038. Собственно, данный проект является конструктором для самостоятельной сборки, который можно приобрести на Алиэкспресс, ссылка на этот лот приведена ниже: Что нам гласит даташит: ICL8038 — это прецизионная колебательная ИС с несколькими выходными сигналами. Частота и рабочий цикл выходного сигнала также могут контролироваться током или сопротивлением. Поскольку микросхема имеет вход FM-сигнала, ее можно использовать для модуляции низкочастотных сигналов. Комплект предназначен для широко используемого диапазона частот, разделенного на пять регулируемых полос, может выводить синусоидальный сигнал с низким уровнем искажений 10 Гц-450 кГц, треугольный сигнал, прямоугольный импульсный сигнал. Я не стану перечислять все технические характеристики микросхемы ICL8038, вы их всегда можете посмотреть в описании (DATASHEET), которое я вложу в архив вместе с остальными материалами, ну а принципиальная схема генератора приведена на рисунке ниже:  В схеме на выходе установлен биполярный высокочастотный транзистор S8050 NPN структуры общего назначения. Если у вас нет такого в наличии, вы можете заменить его, например, на 9013, 9014 или на 2N5551. J1 - однополярное питание схемы генератора (12...24V DC) J2 - с помощью перемычки устанавливается диапазон частот J4 - - это выходной сигнал, 2-й выход с сигналом смещения постоянного тока, 1-й выходной чистый сигнал, вид выходного сигнала можно переключить с помощью установки перемычки J3 в нужное положение. PR1 - регулировка частоты PR2 - регулировка рабочего цикла прямоугольной волны PR3 - прямоугольная линейная регулировка PR4 - регулировка искажения синусоидальной волны PR5 - регулировка выходной амплитуды Печатная плата функционального генератора в формате LAY6 приведена ниже:  Список элементов схемы генератора: - IC1 - ICL8038 - 1 шт. - VT1 - S8050 или 2N5551 - 1 шт. - D1 - LED 5 mm - 1 шт. - R1, R6, R7 - 10k / 0,25W - 3 шт. - R2 - 20k / 0,25W - 1 шт. - R3, R5 - 1k / 0,25W - 2 шт. - R4 - 82k / 0,25W - 1 шт. - PR1 - подстроечный резистор 10k - 1 шт. - PR2 - подстроечный резистор 1k - 1 шт. - PR3, PR5 - подстроечный резистор 20k - 2 шт. - PR4 - подстроечный резистор 100k - 1 шт. - C1 - 220uF/25V электролит - 1 шт. - C2 - 1uF/50V NP - 1 шт. - C3, C4, C7, C9 - 100n / 50V - 4 шт. - C5 - 10nF (103) - 1 шт. - C6 - 1nF (102) - 1 шт. - C8 - 1pF (101) - 1 шт. - C10 - 10uF/25V электролит - 1 шт. - Гнездо питания, выходной разъем - на ваше усмотрение - Панелька DIP-14 - на ваше усмотрение В архиве плата LAY6, схема, исходники, DATASHEET_ICL8038, размер архива - 1,4 Mb. Удачного повторения. Так же на сайте есть проекты ещё нескольких генераторов, вы их можете посмотреть по следующим ссылкам: Генераторы сигналов на ICL8038. Синусоида, треугольник, прямоугольник. Программный генератор ГСНЧ-01. Звуковой генератор для радиолюбителя 0...20 кГц. MOD NE555 Function Generator. Собираем генератор сигналов на NE555. XR2206 Function Generator. Генератор сигналов на ICL8038. Схема генератора для настройки аппаратуры. Программный генератор ГСНЧ-01.
