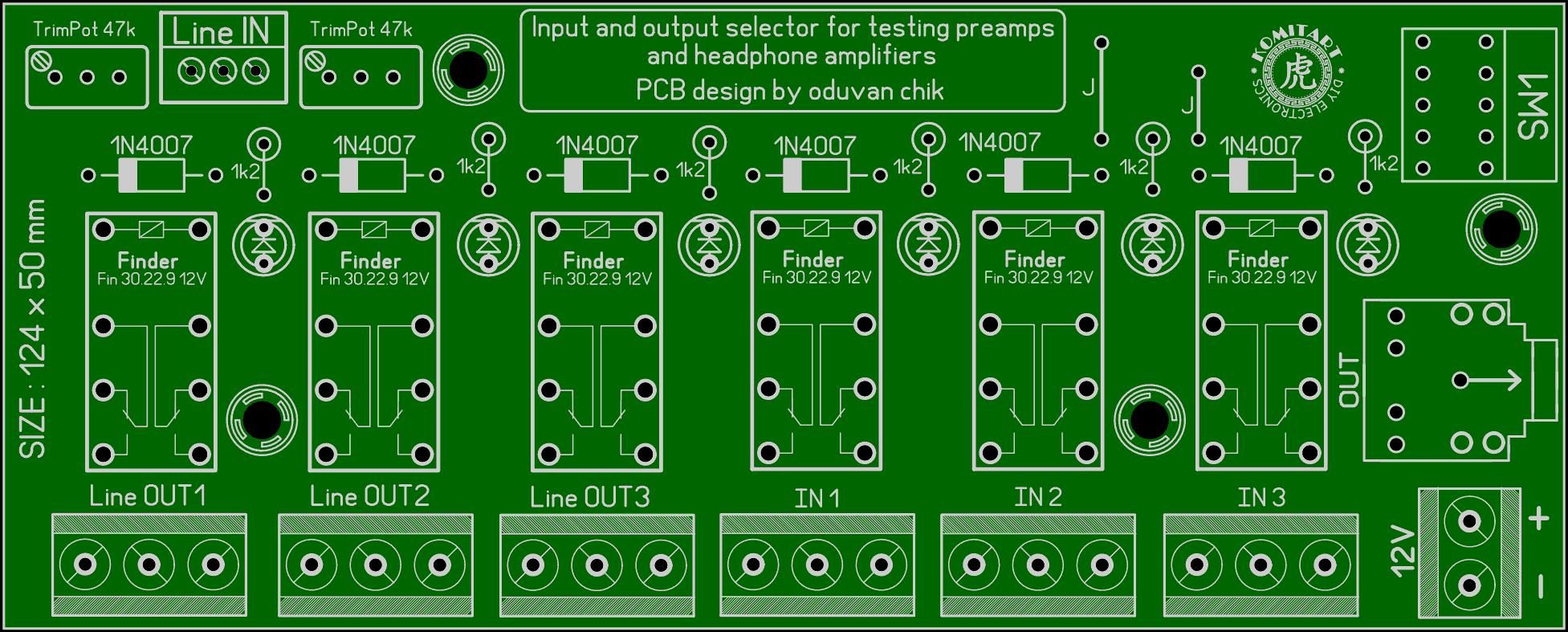

Селектор от Сергея (Oduvan chik).  Приветствую, друзья. Наш друг Сергей (Oduvan chik) подкинул мне свою конструкцию для... в общем, процитирую его сообщение, чтобы не пересказывать своими словами: Доброго вечера! Может пригодится такая вот штука для сравнения звучания усилителей, так сказать, в реальном времени. Одновременно 3 усилителя можно сравнивать. К примеру, подключаются два усилителя на конечном этапе сборки, когда уже можно проверить качество звучания, включаешь музыку и только одним щелчком переключателя перекидываешь входы-выходы с одного усилителя на другой и сами наушники одновременно, не останавливая музыку. А то пока провода перебросишь, стираются ощущения качества звучания предыдущего прослушанного, а с этой штукой всё как на ладони. Годится не часто, поэтому в корпус можно пихать, а можно не пихать. У меня лежала в целлофановом пакетике, пока куда-то ноги не сделала. Этот вариант по памяти восстановил (хотя там восстанавливать нечего, всё просто), зато культурнее получилась, чем до этого была. Клеммы на плате ставил винтовые, потому что по моему разумению на ранних стадиях сборки всё, как правило, на проводках. Только проводки с линейных выходов, конечно, желательно экранированные использовать, а дальше уже смотря что прослушиваем. И вообще, места на плате достаточно, чтобы на своё усмотрение впаять другие клеммы или гнезда. Например, вертикальные RCA или джеков 3.5 наставить. По питанию не стал городить мосты и конденсаторы, у каждого, кто занимается электроникой, всегда найдутся нормально выпрямленные 12В. Принципиальная схема селектора ниже:  Плата селектора односторонняя, размер 124 x 50 mm, лейка выглядит так:  Список элементов : - Реле с катушкой на 12 Вольт - 6 шт. - Диод 1N4007 - 6 шт. - Светодиод 5 mm (3 mm) - 6 шт. - Резистор 1k2/0,25W - 6 шт. - Подстроечный резистор 47k - 2 шт. - Клеммник 3 Pin 2,54 mm - 1 шт. - Клеммник 3 Pin 5 mm - 6 шт. - Клеммник 2 Pin 5 mm - 1 шт. - Гнездо Mini-Jack TKX3-3.5-01 - 1 шт. - SW1 - Переключатель - 1 шт. Как выглядит показано на изображении ниже:  В файле LAY6 формата добавил ещё одну вкладку с платой, позволяющей подкорректировать уровень сигнала при тестировании устройств с разным коэффициентом усиления, то есть на плату добавил три переменных резистора, теперь и переменники и переключатель выходят на одну сторону, выглядит плата так:  Обращаю внимание, я убрал с платы 3 дублирующих светодиода, потому что 6 реле переключаются попарно, и нет смысла дублировать индикацию. Удачного повторения. Размер архива - 0,8 Mb.
