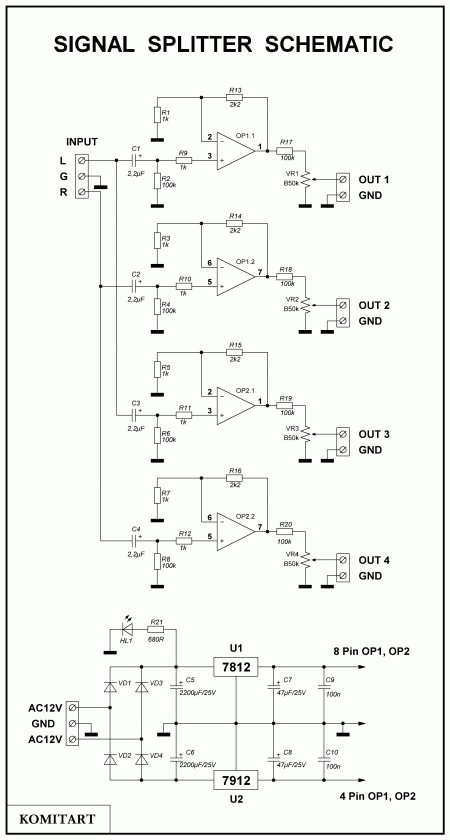

4 Channel audio line distributor.  Приветствую, друзья. Попался мне в сети проект под названием "4 Channel audio line distributor", то есть на русском это будет звучать как 4 канальный аудио распределитель. Решил я на него сделать плату в формате LAY6, а заодно и снять принципиальную схему, потому что автор в своей статье её не показал, из всего что можно было полезного перевести на наш язык это следующее, цитирую: "В этом посте я делаю 4-канальный аудио-распределитель. Этот аудио-распределитель имеет 2-канальный вход и 4-канальный выход. С помощью этого аудио-распределителя вы можете управлять до 4 усилителей. Для этого аудио-распределителя я использую 4558D IC, но вместо 4558D IC вы также можете использовать TL072 или NE5532 IC. Эти IC представляют собой двухканальные OP-AMP IC, поэтому я использую здесь 2 IC и получаю 4-канальный выход. Источник питания: используйте трансформатор 12-0-12 В, 1 А." Принципиальная схема :  Печатная плата сплиттера односторонняя, её размер 98 x 50 mm, разводка платы выглядит следующим образом:  Список элементов : - OP1, OP2 - NE5532 (TL072, 4558D) - 2 шт. - U1 - LM7812 - 1 шт. - U2 - LM7912 - 1 шт. - VD1, VD2, VD3, VD4 - 1N4007 - 4 шт. - HL1 - светодиод 5 mm - 1 шт. - R1, R3, R5, R7, R9, R10, R11, R12 - 1k/0,25W - 8 шт. - R2, R4, R6, R8, R17, R18, R19, R20 - 100k/0,25W - 8 шт. - R13, R14, R15, R16 - 2k2/0,25W - 4 шт. - R21 - 680R/0,25W - 1 шт. - C1, C2, C3, C4 - 2,2uF/25...50V - 4 шт. - C5, C6 - 2200uF/25V - 2 шт. - C7, C8 - 47uF/25V - 2 шт. - C9, C10 - 100nF/50V - 2 шт. - Разъем 3 Pin 2,54 mm - 2 шт. - Разъем 2 Pin 2,54 mm - 4 шт. Удачной сборки. Размер архива - 1,6 Mb.
