8-11-2024, 13:33




OP Amp and logic IC tester.

OP amp and logic IC tester komitart projectOP amp and logic IC tester komitart project

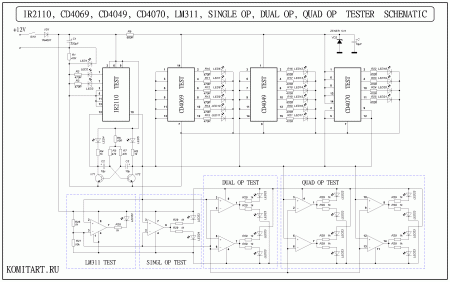

Приветствую, друзья. Попалась в сети фотография тестера операционных усилителей и некоторых микросхем логики, решил на основе этой фотографии сделать свой проект с печатной платой формата LAY6. Для начала снял с платы принципиальную схему, она показана ниже:

IR2110, CD4069, CD4049, CD4070, LM311, SINGLE OP, DUAL OP, QUAD OP  TESTER  SCHEMATICIR2110, CD4069, CD4049, CD4070, LM311, SINGLE OP, DUAL OP, QUAD OP TESTER SCHEMATIC


Как видите, данный пробник способен проверить работоспособность полумостового драйвера ключей нижнего и верхнего уровней IR2110, логики CD4069, CD4049, CD4070, дифференциальный компаратор LM311, одинарных операционных усилителей типа uA741, TL071, TL081 и подобных, сдвоенных операционных усилителей типа LM393, LM358, NE5532, JRC4558, TL072, TL082, AD826, OPA2604 и т.д. , а так же счетверенных операционных усилителей типа LM324, TL074, TL084 и аналогичных.

Согласно этой схемы была нарисована плата LAY6 формата, но статья долго не писалась, и с течением времени я решил добавить к имеющемуся арсеналу ещё один блок для проверки самотактируемого полумостового драйвера IR2153, схема этого блока такая:


IR2153 tester schematicIR2153 tester schematic


В результате переделки габариты печатной платы не изменились, плата так и осталась односторонняя с размерами 170 x 75 mm, компоновка элементов на плате показана ниже:

OP amp and logic IC tester komitart LAY6 photoOP amp and logic IC tester komitart LAY6 photo


Предыдущий вариант платы без модуля проверки IR2153 я удалять не стал, поэтому файл LAY6 формата содержит две вкладки.

Список элементов для сборки тестера:

- Транзистор NPN 2N5551 - 2 шт.
- Диод 1N4007 - 1 шт.
- Диод типа FR107 или подобный - 1 шт.
- Светодиод 5 mm - 38 шт. (цвет на ваш выбор)
- Подстроечный многооборотный резистор 50k - 1 шт.
- Резистор 470R/0,25W - 18 шт.
- Резистор 47R/0,5W - 1 шт.
- Резистор 680R/0,5W - 1 шт.
- Резистор 47k/0,25W - 2 шт.
- Резистор 10R/0,25W - 1 шт.
- Резистор 1k/0,25W - 18 шт.
- Резистор 270R/0,25W - 2 шт.
- Резистор 4k7/0,25W - 1 шт.
- Конденсатор NP 4,7uF - 1 шт.
- Конденсатор 220nF/50V - 1 шт.
- Конденсатор 10uF/25V электролит - 2 шт.
- Конденсатор 220uF/25V электролит - 1 шт.
- Панелька для микросхем DIP-8 - 4 шт.
- Панелька для микросхем DIP-14 - 4 шт.
- Панелька для микросхем DIP-16 - 1 шт.
- Кнопка включения питания 8x8 - 1 шт. (картинка кнопки есть в архиве)
- Клеммник 2 Pin 2,54 mm (питание) - 1 шт.


Удачной сборки. Размер архива - 1,2 Mb.






Уважаемый Пользователь!
О том, как получить нужный материал, прочитайте информацию по кнопке ниже:








Просмотрело: 172 Комментариев: 2 admin_yuriyk64

Понравилась новость? Не забудь поделиться ссылкой с друзьями в соцсетях.




10 ноября 2024 16:06
Комментариев: 1
Публикаций: 0

Cinturao

(10 ноября 2024 16:06)
Группа: ПосетителиРегистрация: 10.11.2024ICQ:
День добрый!
Всё это прекрасно, но где у вас описание процесса тестирования? Что происходит, когда устанавливаешь тестируемый компонент, для чего нужны светодиоды, что они показывают?
Было бы неплохо описать процесс самого тестирования. А то собирать то, что не совсем ясно как работает, не очень здорово.
2. На какой частоте и какой формы импульсы генерирует источник сигнала?
3. В схеме хотелось бы иметь возможность измерить статический ток ОУ, что чрезвычайно важно для оценки характеристик и быстродействия ОУ, а также для отбраковки подделок. Сами понимаете, что это может рассказать о конструкции усилителя, его энергетической эффективности, предельных частотных возможностях и других параметрах. Этого на схеме я не увидел.
Что скажете?
С уважением к вам.




12 ноября 2024 19:07
Комментариев: 411
Публикаций: 1198

admin_yuriyk64

(12 ноября 2024 19:07)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Уважаемый, если я в каждой статье буду писать одно и то же , то это уже уникальностью текста далеко не будет отличаться, и если вы не в состоянии определить, что в схеме есть генератор импульсов, и если элемент исправен, то светодиоды будут мигать, что будет соответствовать исправности проверяемого элемента... ну это уже ваши трудности, в таком случае читайте библию юного радиолюбителя, ликбезами я не занимаюсь, и я уже не раз писал, что данные схемы не производят каких-либо замеров (это не тот уровень сложности устройств), они лишь способствуют понятию работоспособен элемент или нет, то есть простыми словами пробник. А по поводу того, что вам хотелось бы иметь оригинал а не подделку - так не покупайте элементы на Алиэкспресс, 99% продающихся там транзисторов и микросхем откровенное гавно, на которое я и сам не раз уже наступал, используйте проверенные источники приобретения рассыпухи и будет вам счастье. И даже если проверка работоспособности показала, что, например, операционный усилитель рабочий, то это не факт, что его маркировка соответствует действительности, китайцы очень часто применяют перемаркировку, берут дешевый чип, затирают название, и повех пишут название более дорогостоящего элемента. А вы тут начинаете... быстродействие... отбраковка подделок... энергетическая эффективность... На таком уровне сложности устройства это всего лишь пробник, и ни как иначе. А к статьям на сайте нужно подходить так - устраивает проект, берём в производство, не устраивает - просто проходим мимо статьи.
