13-05-2024, 11:26




Простейший тестер симисторов.

The simplest triac tester komitart projectThe simplest triac tester komitart project


Приветствую, друзья. Сегодня вернулся к теме тестеров и пробников, ниже привожу материал для сборки простейшего прибора для проверки работоспособности симисторов, например, в корпусе TO-220, таких как:

BTA04-600 / 800
BTA06-600 / 800
BTA08-600 / 800
BTA10-600 / 800
BTA12-600 / 800
BTA24-600 / 800
BTA140-600 / 800

или для симисторов в корпусе TOP-3, таких как:

BTA26-600 / 800
BTA40-600 / 800
BTA41-600 / 800
TPDV1025RG
TPDV1225RG

Эти симисторы похожи по распиновке, поэтому для их подключения к прибору и проверки можно использовать обычный клеммник 3 Pin 5 mm с витовыми зажимами, такой клеммник установлен непосредственно на плате пробника. Так же можно проверить и другие симисторы в другом конструктивном исполнении, например отечественные КУ208, но для таких лучше вывести три не длинных провода с крокодилами, другого варианта присоединить такие симисторы я не нашел. Принципиальная схема пробника приведена ниже:


Triac tester schematicTriac tester schematic


Как видите, схема из разряда проще не бывает, четыре постоянных резистора, пара тактовых кнопок без фиксации, один светодиод и USB гнездо для возможности запитать пробник от любой зарядки мобильного телефона с напряжением 5 Вольт. Расположение выводов у гнезда показана на следующем рисунке:

USB infoUSB info


Переключателем можно выбрать номинал резистора в цепи управляющего электрода. Алгоритм работы пробника простой, нажали кнопку SB1 - симистор должен открыться, светодиод должен светить до тех пор, пока не нажмете SB2.

Плата пробника односторонняя, размер миниатюрный - 58 x 30 mm для варианта с USB разъемом, но в том же файле LAY6 есть второй вариант платы, в ней вместо USB гнезда установлена клеммная колодка 2 Pin 5 mm, ниже показан внешний вид обеих плат:


Triac tester version 1 with USB Komitart LAY6 photoTriac tester version 1 with USB Komitart LAY6 photo

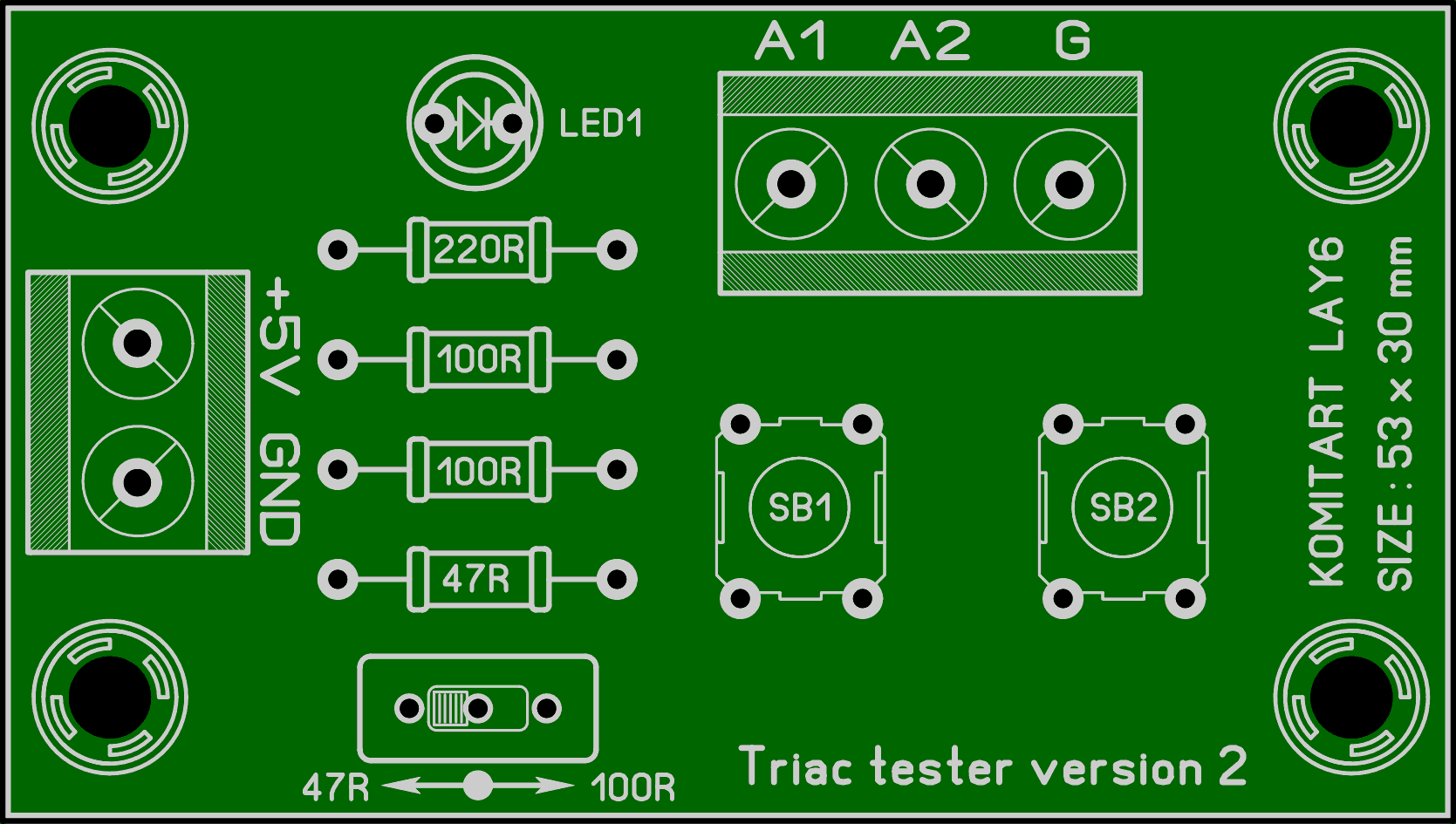

Triac tester version 2 Komitart LAY6 photoTriac tester version 2 Komitart LAY6 photo


Список элементов, я думаю, писать не стоит, поэтому на этом статью закончу.

Удачной сборки. Размер архива - 0,4 Mb.
