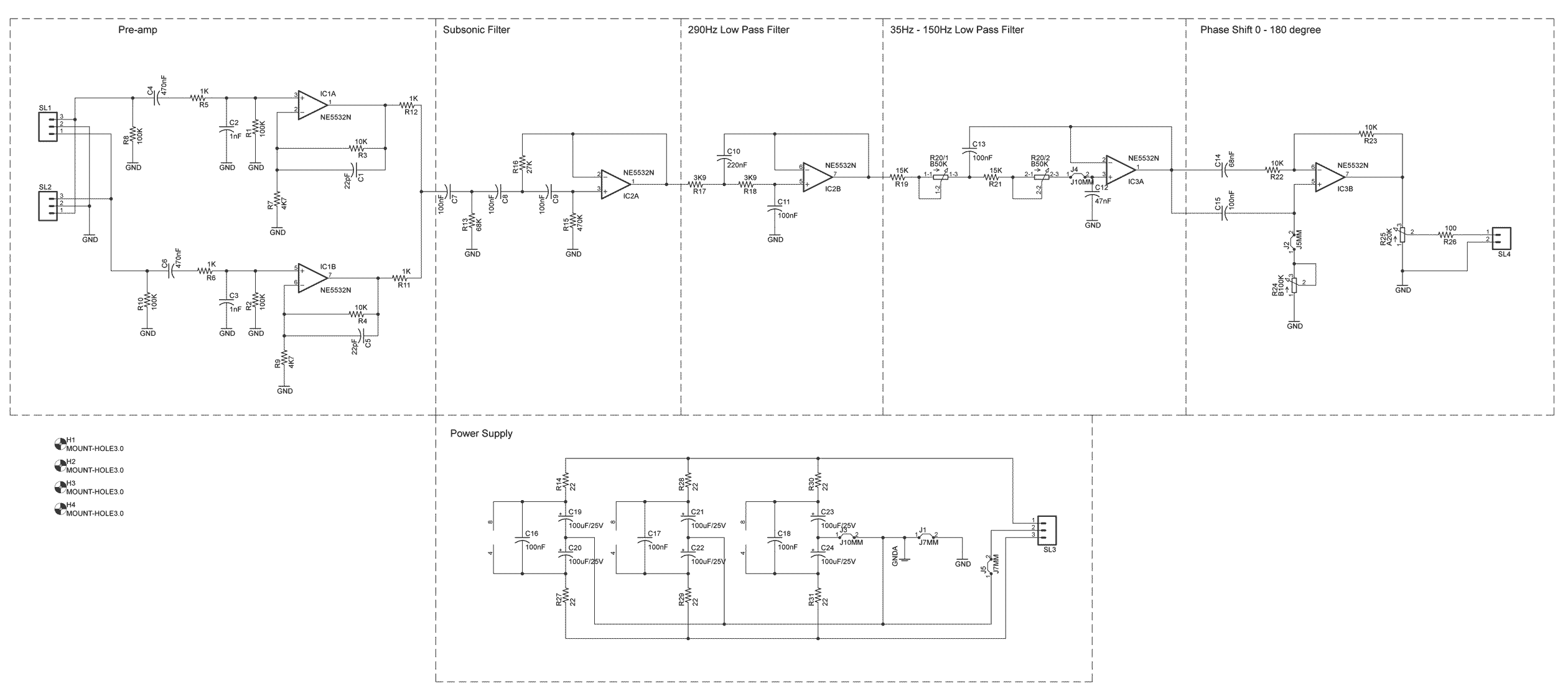

Фильтр для сабвуферного канала от Анистарди на NE5532N.  Приветствую, друзья. В этой статье привожу материал для сборки НЧ фильтра для сабвуферного канала от Анистарди. Принципиальная схема:  Далее приведу перевод информации из авторской статьи: SL1 - это линейный вход, SL2 - это линейный выход. IC1 — это предусилитель , который усиливает сигнал по напряжению примерно в 3 раза. Затем выход микшируется так, что он становится моно. Затем сигнал поступает на IC2A, который выполняет функцию инфразвукового фильтра , а именно сигналы с частотами ниже 20 Гц отбрасываются. Сигналы с частотами ниже 20 Гц не слышны и часто приводят к увеличению дефектов динамиков сабвуфера. Затем сигналы с частотами выше 290 Гц отбрасываются IC2B, выходной сигнал которого подается на фильтр нижних частот , частоту разделения которого можно регулировать от 35 Гц до 150 Гц с помощью IC3A. При использовании IC2B наклон фильтра становится более резким. IC2B и IC3A функционируют как фильтры Баттерворта второго порядка . Выходной сигнал фильтра дальше подается на регулятор фазы, фазу которого можно регулировать от 0 до 180 градусов. Цель состоит в том, чтобы звук сабвуфера находился в фазе со звуком сателлитных динамиков. Поскольку сабвуфер часто размещается не параллельно сателлитам, требуется фазовая коррекция. Потом еще добавил регулятор громкости с помощью R25. SL4 подключен ко входу усилителя мощности сабвуфера. Мощность усилителя сабвуфера должна быть как минимум в 2 раза выше мощности усилителя сателлитной колонки. Некоторые люди, опробовавшие эту схему, считают, что коэффициент усиления напряжения IC1 недостаточно велик. Коэффициент усиления напряжения определяется формулой 1 + (R3/R7) или 1 + R4/R9 , что составляет примерно 3X. Для увеличения коэффициента усиления по напряжению номиналы R7 и R9 можно заменить на меньшие значения. Например, R7 и R9 заменяются на значение 1К, так что коэффициент усиления по напряжению становится 11X. Печатная плата была разработана Дэниелом Суройо, в LAY6 формате я её не нашел в сети, поэтому по исходной картинке она была воссоздана, плата односторонняя, размер 126 x 65 mm, внешний вид такой.  Список элементов Anistardi Sub Filter согласно принципиальной схемы: - IC1, IC2, IC3 - NE5532N - 3 шт. - R1, R2, R8, R10 - 100k / 0,25W - 4 шт. - R3, R4, R22, R23 - 10k / 0,25W - 4 шт. - R5, R6, R11, R12 - 1k / 0,25W - 4 шт. - R7, R9 - 4k7 / 0,25W - 2 шт. - R13 - 68k / 0,25W - 1 шт. - R14, R27, R28, R29, R30, R31 - 22R / 0,25W - 6 шт. - R15 - 470k / 0,25W - 1 шт. - R16 - 27k / 0,25W - 1 шт. - R17, R18 - 3k9 / 0,25W - 2 шт. - R19, R21 - 15k / 0,25W - 2 шт. - R20 - сдвоенный переменный резистор B50k - 1 шт. - R24 - переменный резистор B100k - 1 шт. - R25 - переменный резистор A20k - 1 шт. - R26 - 100R / 0,25W - 1 шт. - C1, C5 - 22pF - 2 шт. - C2, C3 - 1nF - 2 шт. - C4, C6 - 470nF - 2 шт. - C7, C8, C9, C11, C13, C15, C16, C17, C18 - 100nF - 9 шт. - C10 - 220nF - 2 шт. - C12 - 47nF - 1 шт. - C14 - 68nF - 1 шт. - C19, C20, C21, C22, C23, C24 - 100uF / 25V электролит - 6 шт. - Клеммник 3 Pin 2,54 mm - 3 шт. - Клеммник 2 Pin 2,54 mm - 1 шт. Удачного повторения. Размер архива - 0,8 Mb. P.S. По такой же схеме собран фильтр для сабвуферного канала в статье по ссылке ниже, только разводка плат в этих проектах разная: И похожая схемотехника фильтра есть в следующей статье:
