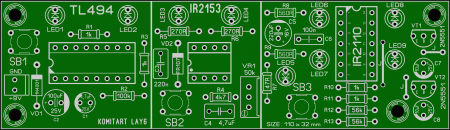

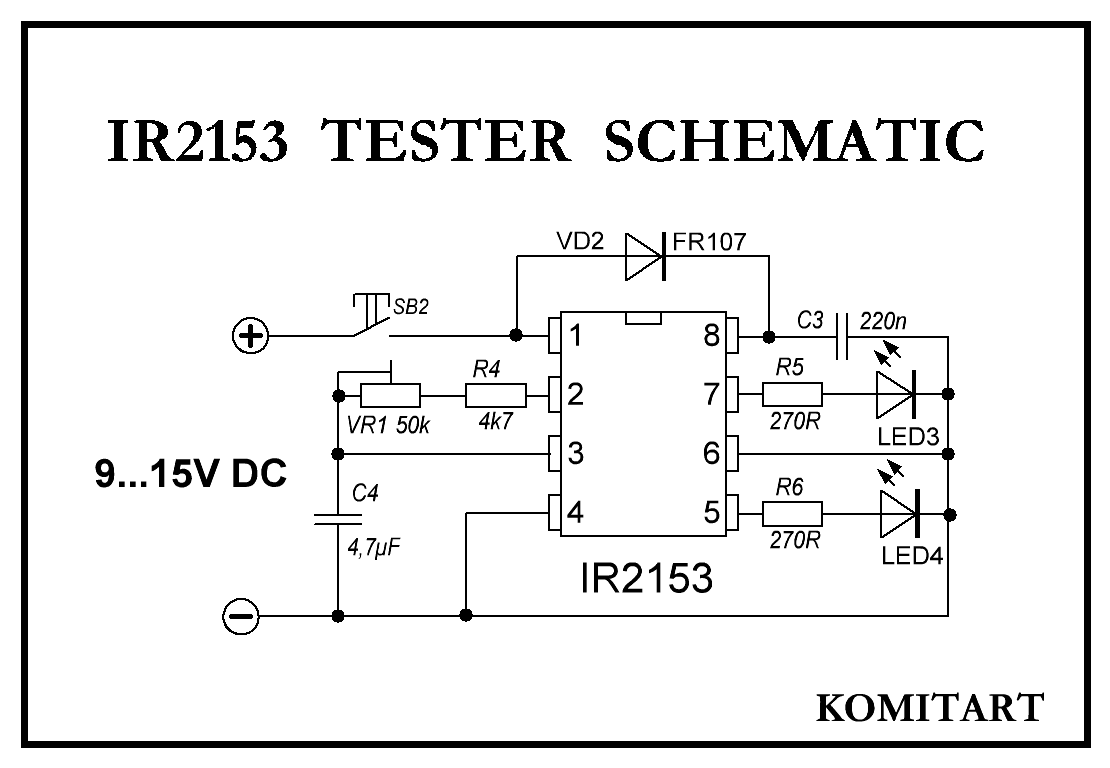

TL494 * IR2153 * IR2110 tester.  Приветствую, друзья. Сегодня вернулся к теме тестеров, и в этой статье приведу вам схему и печатную плату пробника работоспособности таких микросхем, как TL494, IR2110 и IR2153. Если вас заинтересовал данный проект, значит вы и так имеете представление где эти микросхемы применяются и как работают, поэтому напишу в общем, все секции прибора имитируют работу этих чипов практически со стандартными объвязками, только по выходам установлены светодиоды, которые при исправных чипах начинают поочередно мигать, и если светодиоды светятся постоянно или не светятся вовсе, значит микросхема не исправна, и её смело можно выкинуть в мусорную корзину. Как вы уже наверно поняли, на плате расположены три секции для проверки выше указанных чипов, каждая секция имеет тактовую кнопку без фиксации, когда кнопка нажимается, на соответствующую секцию поступает напряжение питания, и светодиоды этой секции показывают работает ли вставленная в панельку микросхема. Питается плата от 9 Вольтового источника, это может быть либо батарейка типа Крона, либо какой-нибудь адаптер с питанием от сети 220 Вольт с выходным напряжением 9 Вольт. Ниже показаны принципиальные схемы каждой секции. Принципиальная схема секции для проверки TL494:  Принципиальная схема секции для проверки IR2153:  Подстроечным резистором R1 регулируется частота переключения светодиодов. Так же частота зависит от номинала конденсатора C1, он может быть как пленочным, так и керамическим. Диод D1 можно ставить любой из серии быстрых, например SF18, SF28, FR107, UF102, UF4007, HER108...308 или подобные. Питание схемы может быть от 9 до 15 Вольт. Принципиальная схема секции для проверки IR2110:  Данная схема уже рассматривалась в одной из предыдущих статьей, ссылка на статью ниже: Плата пробника односторонняя, размер 110 x 32 mm, внешний вид LAY6 формата следующий:  Список элементов TL494_IR2110_IR2153 tester : - VT1, VT2 - 2N5551 - 2 шт. - VD1 - 1N4001...1N4007 - 1 шт. - VD2 - SF18, SF28, FR107, UF102, UF4007, HER108...308 или подобные - 1 шт. - LED1...LED9 - светодиод 5 mm - 9 шт. - R1, R3, R10, R11 - 1k / 0,25W - 4 шт. - R2 - 100k / 0,25W - 1 шт. - R4 - 4k7 / 0,25W - 1 шт. - R5, R6 - 270R / 0,25W - 2 шт. - R7 - 47R / 0,25W - 1 шт. - R8, R9 - 560R / 0,25W - 2 шт. - R12, R13 - 56k / 0,25W - 2 шт. - VR1 - Trim Pot многооборотный 50k - 1 шт. - C1 - 4,7uF / 25V электролит - 1 шт. - C2 - 100uF / 25V электролит - 1 шт. - C3 - 220nF / 50V - 1 шт. - C4 - 4,7uF NP - 1 шт. - C5 - 220uF / 16V электролит - 1 шт. - C6 - 100nF / 50V - 1 шт. - C7, C8 - 10uF / 25V электролит - 2 шт. - SB1, SB2, SB3 - тактовая кнопка без фиксации - 3 шт. - Панелька для микросхем DIP8 - 1 шт. - Панелька для микросхем DIP14 - 1 шт. - Панелька для микросхем DIP16 - 1 шт. - Клеммная колодка 2 Pin 2,54 mm - 1 шт. Удачной сборки. Размер архива - 0,4 Mb.
