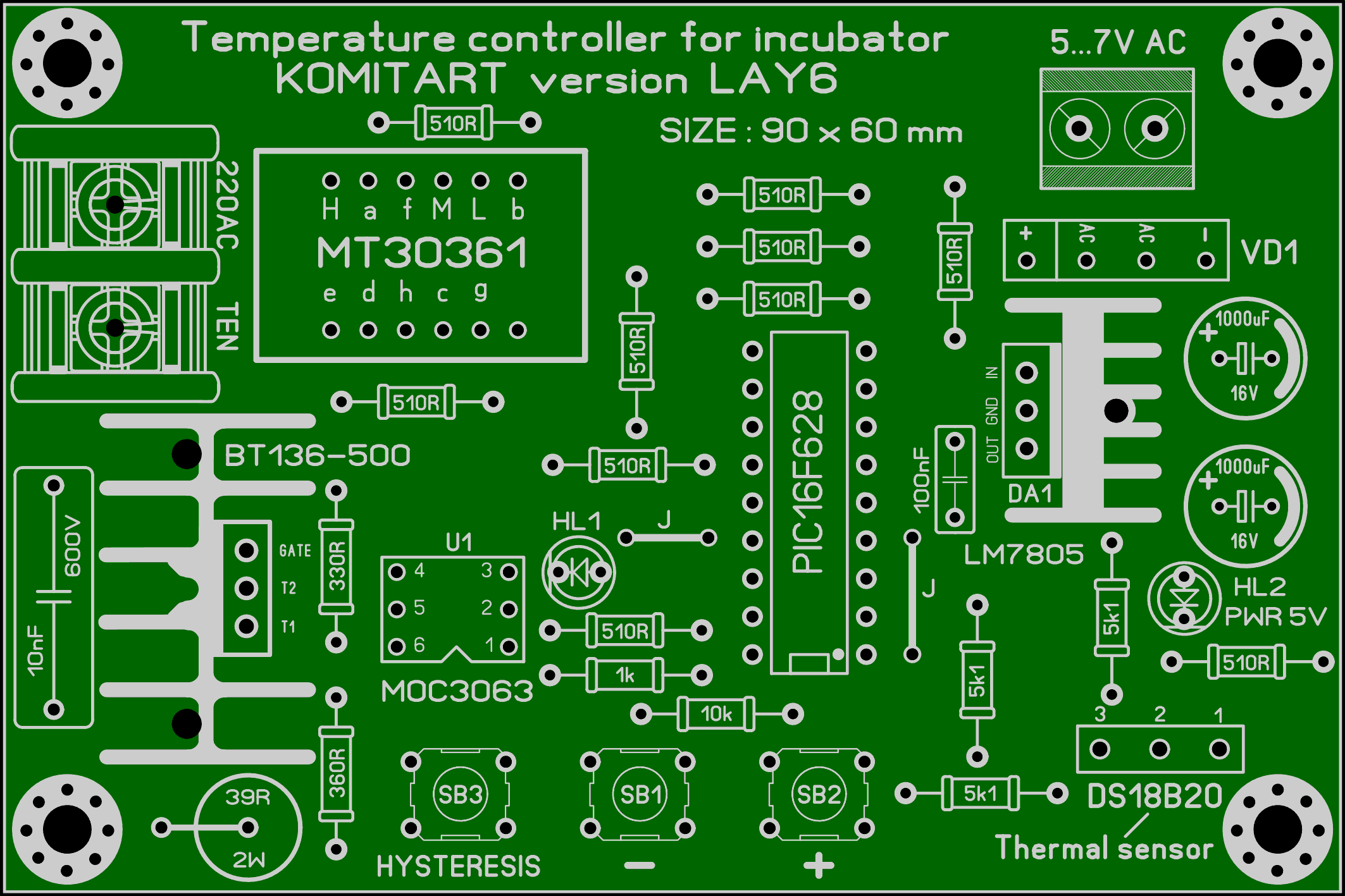

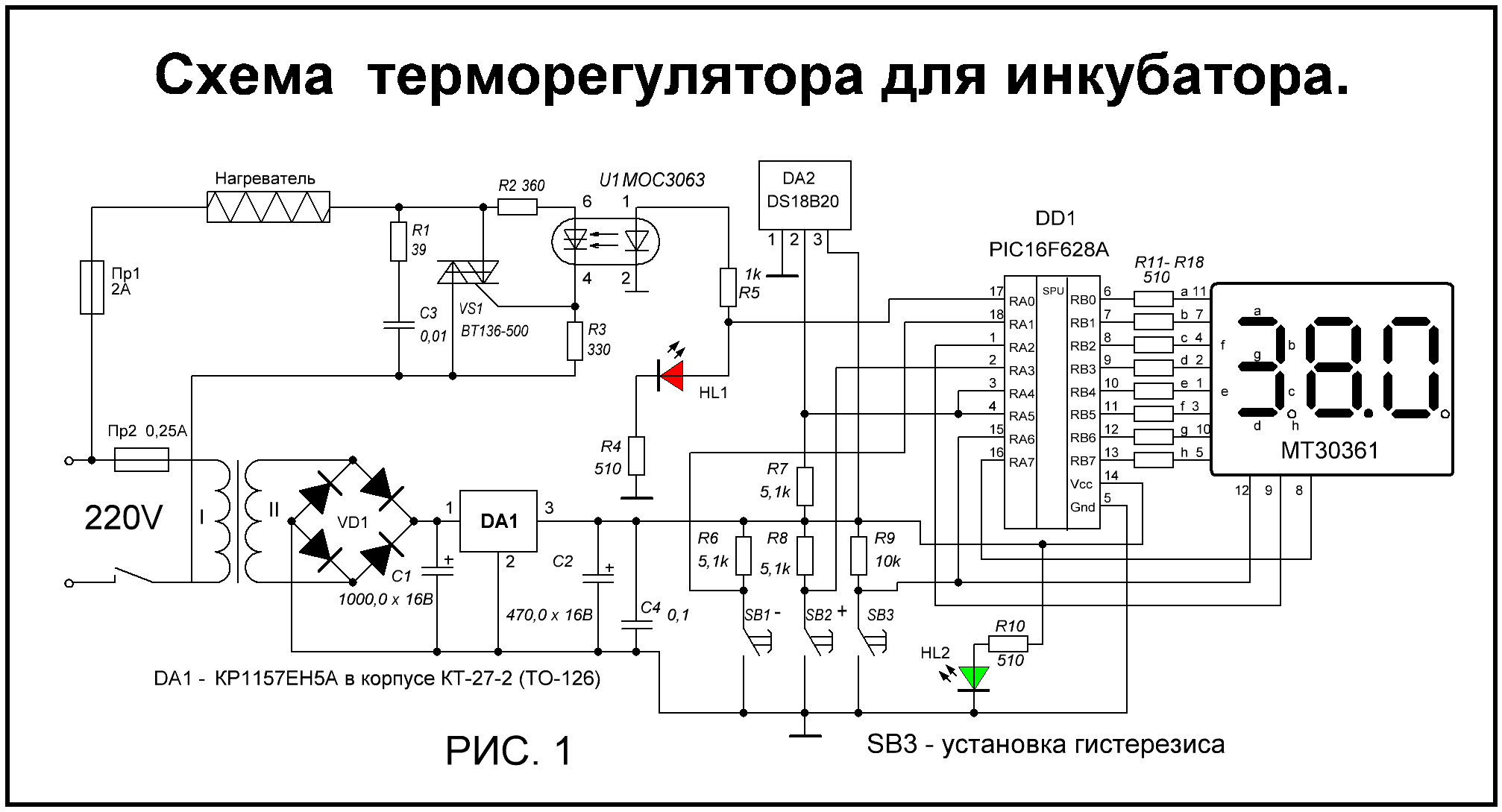

Цифровой терморегулятор для инкубатора на PIC16F628.  Приветствую, друзья. Начну с того, что автором этого проекта является Кондратьев Валерий Юрьевич, ссылку на его сайт-первоисточник я приложу к материалам, которые будут находиться в архиве к этой статье. Непременно зайдите на сайт автора и прочтите имеющуюся там информацию. Ну а я сподвигся к написанию своей статьи потому что решил переделать печатную плату и предоставить пользователя свой вариант лейки. Ниже приведена принципиальная схема терморегулятора:  Как видите, схема построена на микроконтроллере PIC16F628, управление осуществляется тремя кнопками, при нажатии SB1 показания уменьшаются, нажатие SB2 увеличивает показания, гистерезис настраивается при удержании в нажатом положении кнопки SB3 теми же кнопками "+" и "-". Гистерезис можно регулировать в диапазоне от 0,1 до 0,9 градуса. Температура контролируется с помощью трехвыводного датчика DS18B20, выпускается он в двух вариантах, первый вариант в корпусе TO-92, и второй вариант в водонепроницаемом исполнении с отрезком трехжильного провода, маркировка может быть как DS18B20, так и 18B20, без проблем покупается на Алиэкспресс, цена не дорогая. На мой взгляд с кабелем такой термодатчик купить целесообразнее. По цифровому индикатору - в принципе можно поставить любой подходящий по габаритам, и обратите внимание, он должен быть с общим анодом. В авторском варианте применен стабилизатор напряжения КР142ЕН5А, на печатной плате я его обозначил как LM7805. Диодную сборку на плате я не стал никак обзывать, тут можно поставить любую маломощную, ну или подкорректировать лейку под имеющуюся в наличии, место на плате позволяет. В отличие от авторского варианта, на плату я поставил указанный в принципиальной схеме симистор, GATE - это управляющий вывод, симистор установлен на небольшом радиаторе, ток, который он может коммутировать составляет не более 4 Ампер, для справки я положу в архив даташит на BT136 серию симисторов. Для работы с большими токами придется поставить симистор помощнее. Для подключения силовых проводов на плату поставил клеммник покрепче, на один контакт приходит переменка 220V, на второй провод от нагревателя, в цепи нагревателя не забудьте поставить предохранитель, по схеме он на 2 Ампера. За счет установки симистора с радиатором и клеммника печатную плату пришлось увеличить на 5 mm с каждой стороны, думаю это не критично. Плата односторонняя, размер 90 x 60 mm. Внешний вид платы в формате LAY6 такой:  Список элементов схемы терморегулятора: - DD1 - PIC16F628 - 1 шт. - DA1 - LM7805 - 1 шт. - DA2 - DS18B20 - 1 шт. - U1 - MOC3063 - 1 шт. - VS1 - BT136 - 500 - 1 шт. - VD1 - маломощная диодная сборка - 1 шт. - Семи-сегментный цифровой модуль (3 цифры) типа MT30361 (общий анод) - 1 шт. - HL1, HL2 - светодиод 5 mm - 2 шт. - R1 - резистор 39R / 2W - 1 шт. - R2 - резистор 360R / 0,5W - 1 шт. - R3 - резистор 330R / 0,5W - 1 шт. - R4, R10, R11, R12, R13, R14, R15, R16, R17, R18 - резистор 510R / 0,25W - 10 шт. - R5 - резистор 1k / 0,25W - 1 шт. - R6, R7, R8 - 5k1 / 0,25W - 3 шт. - R9 - резистор 10k / 0,25W - 1 шт. - C1, C2 - конденсатор 1000uF/16V электролит - 2 шт. - C3 - 10nF / 600V - 1 шт. - C4 0 100nF/50V - 1 шт. - Клеммная колодка 2 Pin 7,5 mm - 1 шт. - Небольшой радиатор для симистора - 1 шт. Что в архиве: Принципиальная схема, печатная плата в формате LAY6, картинки платы в формате LAY6, даташит на симисторы семейства BT136, даташит на семи-сегментный цифровой индикатор 3 цифры, прошивка микроконтроллера PIC16F628 в формате HEX. Ссылка на авторский сайт в текстовом файле со списком элементов. Удачного повторения. Размер архива - 0,5 Mb.
