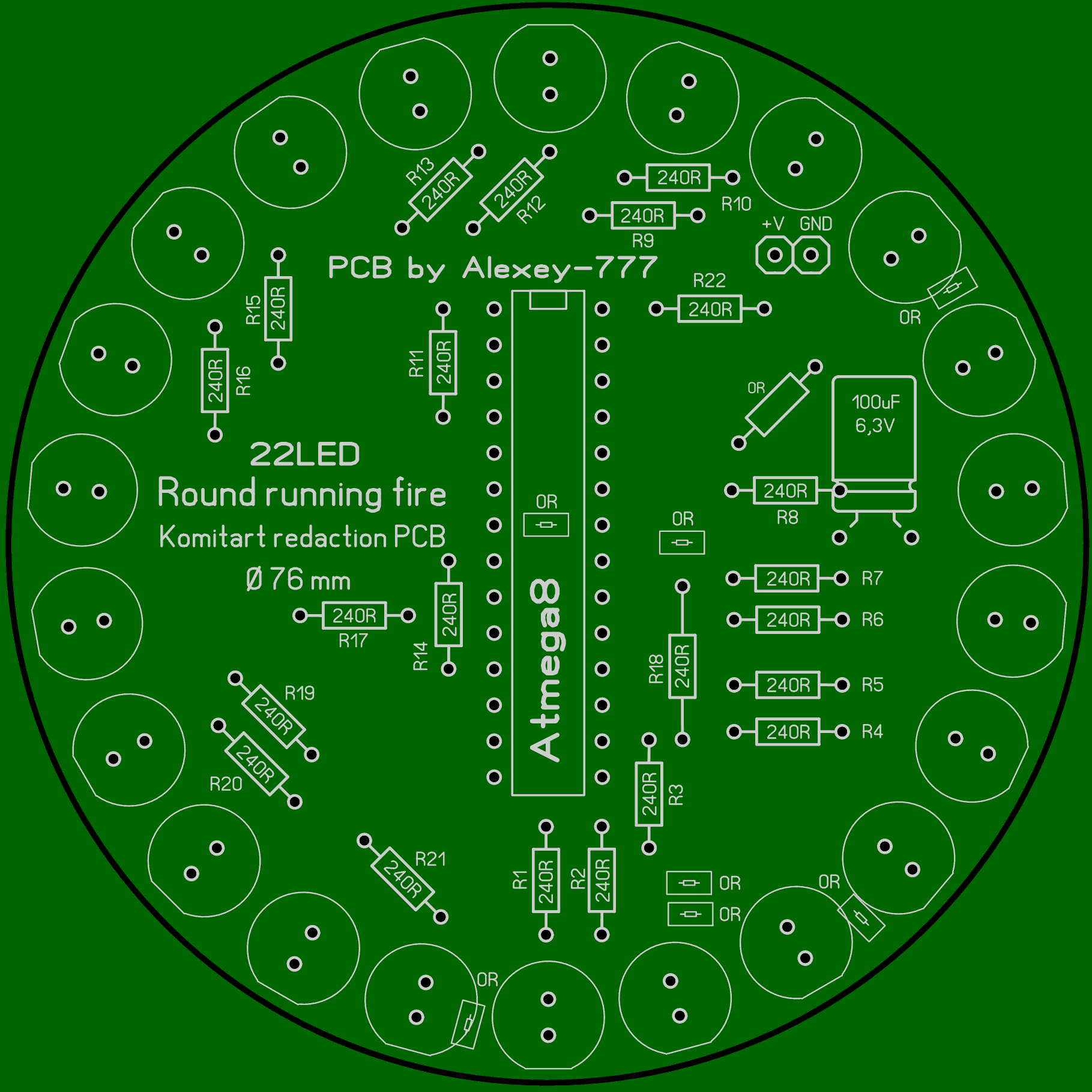

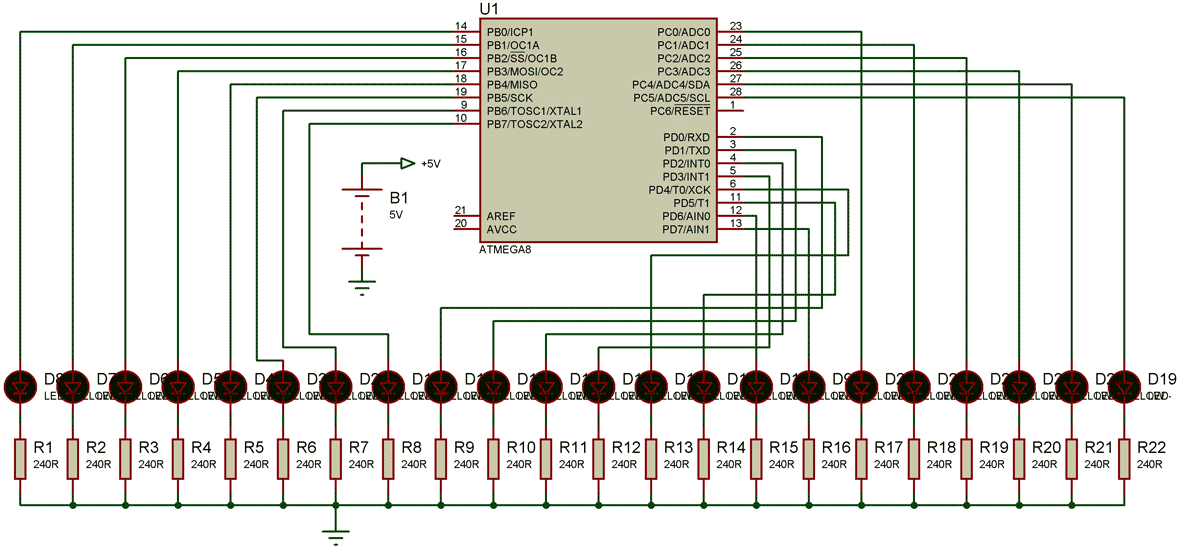

Round 22 LED running fire and 12 effects on Atmega8.  Приветствую, друзья. В этой статье рассмотрен материал для сборки LED-колеса, состоящего из 22 светодиодов, расположенных по кругу, которые управляются микроконтроллером Atmega8, прошивка содержит 12 эффектов. Схема проекта была опубликована на сайте cxem (net), от неё и будем отталкиваться:  Этот проект я переобозвал как "Round 22 LED running fire and 12 effects on Atmega8." В оригинальной статье от автора было написано, что в железе этот проект не проверялся, и вот наш друг Алексей собрал данную схему и уже отписался о нормальной работе устройства, за что ему большое спасибо.Так же в оригинальной статье есть возможность скачать проект в формате программы Proteus и прошивку, ссылку на эту статью вы найдете в архиве в текстовом файле. Пара слов от автора: Схема как видите состоит всего из трех основных элементов: микроконтроллера (Atmega8), светодиодов (22 штуки) и резисторов (220 Ом - 22 шт.). Светодиоды желательно применять сверхяркие с меньшим током потребления, цвета на ваше усмотрение. Можно конечно подключать более мощные светодиоды, но тогда лучше использовать транзисторные ключи. Микроконтроллер работает от внутреннего генератора 8 МГц, можно запрограммировать на 4 – тогда светодиоды будут переключаться чуть медленнее. Печатная плата в формате LAY6 рисовалась с учетом её изготовления на одностороннем фольгированном стеклотекстолите, диаметр платы составил 76 mm. Обычные резисторы, микроконтроллер и электролитический конденсатор устанавливаются сверху в соответствующие сверления, SMD компоненты припаиваются со стороны дорожек. Внешний вид платы LAY6 формата показан ниже:  Алексей прислал видеоролик демонстрации работы "Round 22 LED running fire" , но в этой статье я его размещать не буду ввиду малого дискового пространства на хостинге, если кому интересно посмотреть - напишите мне, и я скину видео на ваш e-mail. Уточняю, данная разводка печатной платы от Alexey-777, я лишь сделал небольшую корректировку. Список элементов схемы "Round 22 LED running fire and 12 effects on Atmega8": - Микроконтроллер Atmega8 - 1 шт. - Светодиод 5 mm - 22 шт. - Резистор 240R/0,25W - 22 шт. - SMD перемычка 0R - 6 шт. - Стабилизатор LM1117 - 3.3V - 1 шт. - Электролитический конденсатор 100uF/6,3V - 1 шт. - Разъем питания 2Pin 2,54 mm - на ваше усмотрение. Удачного повторения. Размер архива - 8 Mb.
