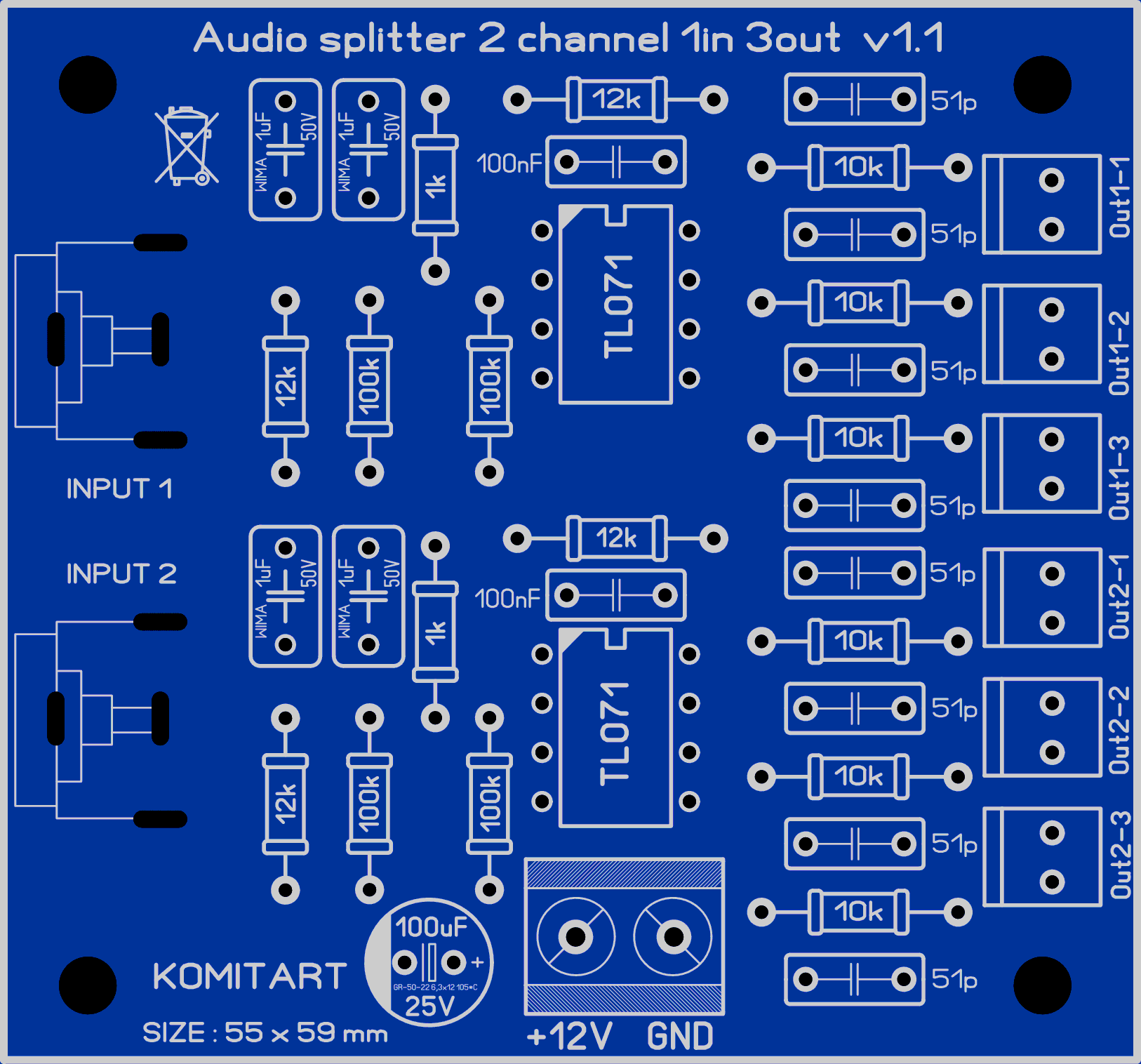

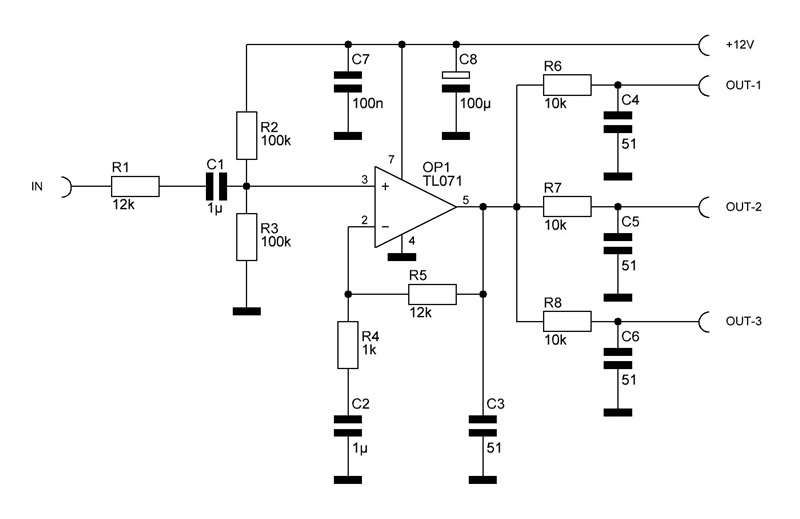

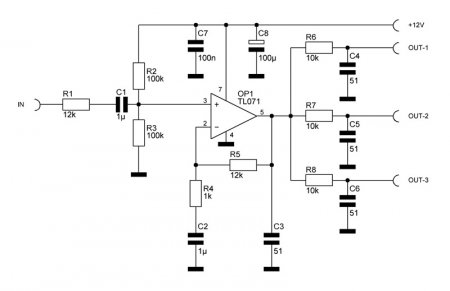

Audio splitter 2 channel 1in-3out v1.1.  Приветствую, друзья. Сегодня решил оформить небольшую статейку с материалом для сборки делителя аудио сигнала. Проект не мой, он есть в сети в свободном доступе, я лишь переделал плату в формате LAY6 под себя, упорядочил расположение элементов, перенес на другое место пару конденсаторов, габариты платы при этом уменьшились примерно на 5 mm. Принципиальная схема приведена ниже:  Плата делителя аудио сигнала односторонняя, общая шина выполнена полигоном (заливкой), на плате выполнена разводка для двух каналов с одним входом на три выхода, все надписи выполнены на слое шелкографии. Размер платы 55 x 59 mm, внешний вид LAY6 формата такой:  Список элементов схемы Audio splitter 2 channel 1in-3out v1.1: - TL071 - 2 шт. - резистор 12k / 0,25W - 4 шт. - резистор 100k / 0,25W - 4 шт. - резистор 1k / 0,25W - 2 шт. - резистор 10k / 0,25W - 6 шт. - конденсатор 1uF/50V - 4 шт. - конденсатор 100nF/50V - 2 шт. - конденсатор 51pF/50V - 8 шт. - разъемы, клеммники - на ваше усмотрение. Удачного повторения. Размер архива - 1,7 Mb.
