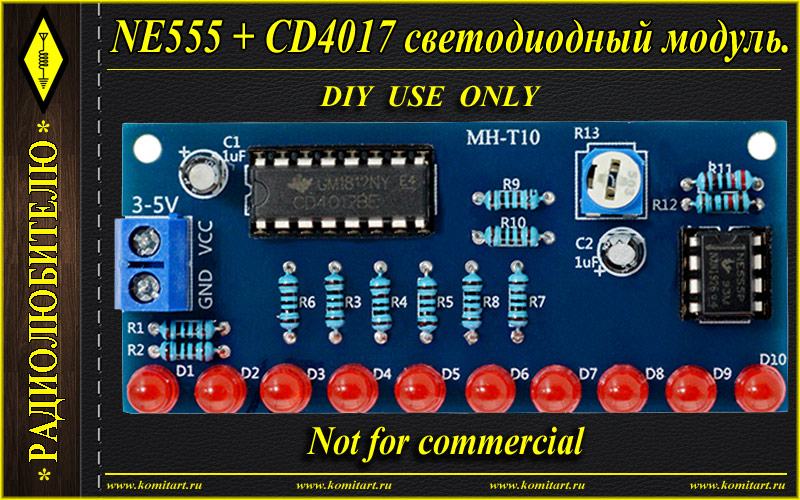

NE555 + CD4017 светодиодный модуль.  Приветствую, друзья. У нас сегодня очередная поделка с Алиэкспресс. Как говорится в описании лота данный набор предназначен для начинающих радиолюбителей, схема демонстрирует работу таймера NE555 на котором собран генератор импульсов, и работу микросхемы CD4017, которая представляет собой счетчик импульсов с десятью выходами, и когда тактовые импульсы поступают на вход счетчика логическая единица последовательно перемещается с одного выхода на другой типа бегущего огня и этот цикл закольцован. Частота переключения светодиодов регулируется подстроечным резистором. Питание - 5V DC. Принципиальная схема светодиодного переключателя приведена ниже:  Плата односторонняя, размер 73 x 33 mm, внешний вид LAY6 формата такой:  Список элементов схемы светодиодного переключателя: - U1 - NE555 - 1 шт. - U2 - CD4017 - 1 шт. - LED1...LED10 - светодиод 5 mm - 10 шт. - R1...R10 - 1k - 10 шт. - R11 - 2k2 - 1 шт. - R12 - 10k - 1 шт. - R13 - подстроечный резистор 50k - 1 шт. - C1, C2 - конденсатор 1uF/50V электролитический - 2 шт. - клеммная колодка 2 Pin 5 mm - питание - 1 шт. Удачного повторения. Размер архива - 1,7 Mb.
