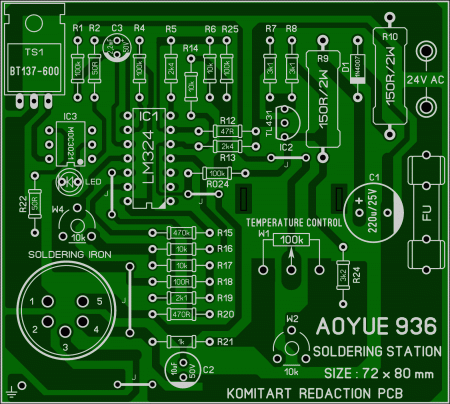

CLONE AOYUE 936 SOLDERING STATION.  Приветствую, друзья. Сегодня у нас на повестке дня ещё один проект аналоговой паяльной станции, это AOYUE 936, которую многие считают клоном популярной модели HAKKO 936, ну а мы в этой статье будем заниматься клонированием AOYUE. Так же как и HAKKO данная схема построена на счетверенном операционном усилителе LM324, и так же как в HAKKO регулирующим элементом выступает симистор, но всё-таки схема AOYUE имеет отличия от своего предшественника. Немного позже у нас выйдет статья по клонированию HAKKO 936, поэтому, кому интересна такая тема, не забудьте подписаться на RSS рассылку новостей, или присоединиться к группе ВК. Ну а мы вернемся к принципиальной схеме паяльной станции AOYUE 936 (для увеличения изображения сделайте клик на картинке):  Печатную плату рисовал по фотографиям обеих сторон, но есть незначительные отличия, добавил перемычку чтобы избавиться от одной дорожки между ножками микросхемы LM324, в остальном получилась практически копия платы. Если делать ЛУТом, зеркалить не нужно, плата односторонняя, размер 72 x 80 mm, внешний вид лейки показан ниже:  Номинал предохранителя в цепи первичной обмотки трансформатора - 0,8...1 Ампер. Напряжение на вторичной обмотке понижающего трансформатора 24V AC, ток 2...3 Ампера. Измерения на выводах паяльника, когда нагревательный элемент находится при комнатной температуре: 1. Значение сопротивления нагревательного элемента (красные выводы) 16-18 Ом; 2. Значение сопротивления датчика (синие выводы) 1,7-1,9 Ом. Данные для справки я уже писал в статье по ссылке ниже, можете глянуть: В архиве есть пара файлов инструкций по паяльной станции AOYUE 936, скачанных с разных источников, правда на английском языке, но, если вас что то заинтересует, можете сделать перевод текста самостоятельно. Список элементов схемы CLONE AOYUE 936 SOLDERING STATION: - IC1 - LM324 - 1 шт. - IC2 - TL431 - 1 шт. - IC3 - MOC3021 - 1 шт. - D1 - 1N4007 - 1 шт. - LED - светодиод 5 mm красный - 1 шт. - TS1 - симистор BT137-600 - 1 шт. - R1, R4, R024, R25 - 100k / 0,25W - 4 шт. - R2, R22 - 50R / 0,25W - 2 шт. - R5, R13 - 2k4 / 0,25W - 2 шт. - R6, R14, R16, R17 - 10k / 0,25W - 4 шт. - R7, R8 - 3k1 / 0,25W - 2 шт. - R9, R10 - 150К / 2W - 2 шт. - R12 - 47R / 0,25W - 1 шт. - R15 - 470k / 0,25W - 1 шт. - R18 - 100R / 0,25W - 1 шт. - R19 - 2k1 / 0,25W - 1 шт. - R20 - 470R / 0,25W - 1 шт. - R21 - 1k / 0,25W - 1 шт. - R24 - 3k2 / 0,25W - 1 шт. - W1 - переменный резистор 100k - 1 шт. - W2, W4 - подстроечный резистор 10k - 2 шт. - C1 - 220uF / 25V - 1 шт. - C2 - 10uF / 50V - 1 шт. - C3 - 2,2uF / 50V - 1 шт. Размер архива - 6,1 Mb. Удачного повторения.
