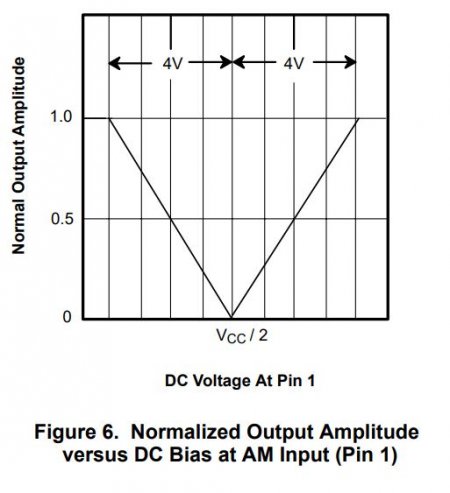

XR2206 Function Generator.  Приветствую, друзья. Решил сделать подбор материала для сборки функционального генератора на микросхеме XR2206. На Алиэкспресс нашел образец печатной платы из KIT-набора, сначала нарисовал точную копию, но плата была двухсторонняя, что наверняка бы не устроило многих радиолюбителей, изготавливающих платы методом ЛУТ. Малость помудрив, переделал плату в одностороннюю, а когда начал разбираться с этой китайской схемотехникой и сравнивать с Datasheet на XR2206, понял, что схема урезана дальше некуда, и номинал резистора с плюса питания на 11 ножку уменьшен аж в 10 раз. Чтобы вы имели представление от чего я отталкивался, приведу снимок этого конструктора и схему:  Заявленные для KIT-набора технические характеристики: - Напряжение: 9-12 В DC вход - Формы волны: квадрат, синус и треугольник - Сопротивление: 600 Ом + 10% - Частота: 1 Гц-1 МГц Синусоидальная волна - Амплитуда: 0 - 3 в при 9 В постоянного тока - Искажение: менее 1% (при 1 кГц) - Плоскостность: + 0,05дб 1 Гц-100 кГц Квадратная волна - Амплитуда: 8 в (без нагрузки) при питании 9 В постоянного тока - Время подъема: менее 50 НС (при 1 кГц) - Время спада: менее 30 НС (при 1 кГц) - Симметричность: менее 5% (при 1 кГц) Треугольная волна - Амплитуда: 0 - 3 в при 9 В постоянного тока - Линейность: менее 1% (до 100 кГц) 10 мА Переделанную китайскую плату в одностороннем варианте удалять не стал, вы её найдете в отдельной вкладке файла LAY6 формата, но в статье приводить её не буду. Я перерисовал принципиальную схему согласно сделанным мной изменениям, выглядит она так:  В чем разница принципиальных схем? Заменил постоянный резистор 330R многооборотным подстроечным резистором номиналом 500R для возможности подстройки "THD Adjust"(Регулировка THD) между ножками 13 и 14 микросхемы. Между ножками 15 и 16 добавлен переменный резистор "Symmetry Adjust" (Регулировка симметрии). Номинал постоянного резистора, идущего с плюса питания на 11 ножку микросхемы и выход "Square Wave Output" заменил с 1k на 10k согласно Datasheet на XR2206. Развернул работу переменного резистора "AMPLITUDE", изначально он работал в обратную сторону, добавил электролитический конденсатор 10uF с ползунка переменного резистора "AMPLITUDE" на общий провод. И последнее что было сделано, в цепь 1-й ножки микросхемы (Amplitude Modulating Signal Input) добавлены два резистора по 27k и многооборотный подстроечный резистор 25k (Set 1V RMS OUT), по поводу этой регулировки приведу фрагмент дословного перевода из datasheet: "Выходная амплитуда может быть модулирована путем подачи постоянного смещения и модулирующего сигнала на вывод 1. Внутреннее сопротивление на выводе 1 составляет примерно 100 к. Выходная амплитуда линейно изменяется в зависимости от приложенного напряжения на выводе 1, для значений смещения постоянного тока на этом выводе, в пределах 14 вольт VCC/2, как показано на Рисунке ниже:  Когда этот уровень смещения приближается к VCC / 2, фаза выходного сигнала меняется на противоположную, и амплитуда проходит через ноль. Это свойство подходит для фазовой манипуляции и генерации АМ с подавленной несущей. Общий динамический диапазон амплитудной модуляции составляет примерно 55дб. Внимание: управление AM должно использоваться в сочетании с хорошо регулируемым источником питания, так как выходная амплитуда теперь становится функцией VCC." Кому данная регулировка не нужна - просто не впаивайте вышеуказанные резисторы (R5, R6, VR6 по схеме), а первую ногу микросхемы закоротите на общий провод. Плату LAY6 переделал согласно этих изменений, размер малость увеличился по длине за счет добавления переменного резистора, он составляет 45 x 80 mm. Плата односторонняя. Расстояние между осями переменных резисторов 18 mm. Внешний вид лейки такой:  Список элементов схемы генератора: - IC1 - XR2206 - 1 шт. - R1, R3 - 5k1 / 0,25W - 2 шт. - R2 - 5k1 / 0,25W или подстроечный 5k - 1 шт. - R4 - 10k / 0,25W - 1 шт. - R5, R6 - 27k / 0,25W - 2 шт. - VR1, VR2 - переменный резистор B50k - 2 шт. - VR3 - переменный резистор B100k - 1 шт. - VR4 - переменный резистор B25k - 1 шт. - VR5 - подстроечный резистор 500R - 1 шт. - VR6 - подстроечный резистор 25k - 1 шт. - C1, C2, C7 - 10uF / 16V электролит - 3 шт. - C3 - 100pF (101) - 1 шт. - C4 - 2n2 (222) - 1 шт. - C5 - 47nF (473) - 1 шт. - C6 - 1uF (105) - 1 шт. - C8 - 100nF (104) - 1 шт. - C9 - 100uF / 16V электролит - 1 шт. Размер архива - 2,4 Mb. Всем удачи, добра и хорошего Новогоднего (не смотря ни на что) настроения!
