Подборка регуляторов оборотов моторчика 12V.

DC Motor Speed Control KOMITART ProjectDC Motor Speed Control KOMITART Project


Приветствую, друзья. Давно уже лежат 3 проекта регуляторов оборотов для 12-вольтовых моторчиков, и вот решил собрать их воедино, и оформить одной статьей. Все схемы построены с применением таймера NE555, но все же есть небольшие отличия. Давайте по порядку.

ПЕРВЫЙ ВАРИАНТ.

В первом варианте микросхема питается от 5-вольтового стабилизатора 7805, в качестве регулирующего элемента применен полевой транзистор 2SK2382, принципиальная схема приведена ниже:

DC Motor Speed Control ver1 schematicDC Motor Speed Control ver1 schematic


Плату первого варианта регулятора рисовал по исходной картинке со своими изменениями, убрал перемычку под микросхемой, все элементы на плате установлены в положении лёжа, исходная картинка будет в архиве, ну а лейка платы выглядит так:

MOTOR CONTROLLER KOMITART LAY6 FOTOMOTOR CONTROLLER KOMITART LAY6 FOTO


Плата односторонняя, размер 28 x 80 mm.

Список элементов для повторения первого варианта регулятора оборотов:

- Микросхема NE555 - 1 шт.
- Стабилизатор LM7805 - 1 шт.
- Транзистор 2SK2382 - 1 шт.
- Диодный мост KBU4B - 1 шт.
- Диод 1N4004 или 1N4007 - 1 шт.
- Диод 1N5404 - 1 шт.
- Диод 1N4148 - 2 шт.
- Светодиод 5 mm - 1 шт.
- Резистор 1k/0,25W - 1 шт.
- Резистор 220R/0,25W - 1 шт.
- Резистор 100R/0,25W - 1 шт.
- Переменный резистор 50k - 1 шт.
- Конденсатор 2200uF/25V электролитический - 1 шт.
- Конденсатор 220uF/25V электролитический - 1 шт.
- Конденсатор 220nF - 1 шт.
- Конденсатор 100nF - 2 шт.
- Конденсатор 10nF - 1 шт.



ВТОРОЙ ВАРИАНТ.

Второй вариант стандартная схема каких в сети много, в качестве регулирующего элемента стоит обычный биполярный транзистор BD139, на схеме так же показано как подключить переключатель направления вращения:

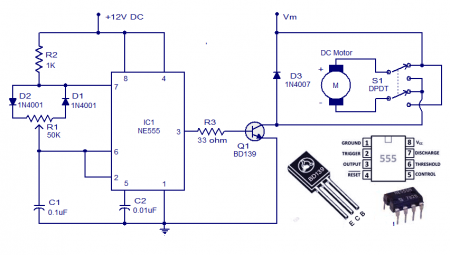

DC Motor Speed Control ver2 schematicDC Motor Speed Control ver2 schematic


Размер платы второго варианта регулятора скорости вращения моторчика составил 24 x 50 mm, внешний вид лейки такой:

DC Motor Controller with NE555 LAY6 FOTODC Motor Controller with NE555 LAY6 FOTO


Список элементов схемы второго варианта регулятора:

- Таймер NE555 - 1 шт.
- Диоды 1N4001 или 1N4148 - 2 шт.
- Диод 1N4007 - 1 шт.
- Транзистор BD139 - 1 шт.
- Резистор 1k/0,25W - 1 шт.
- Резистор 33R/0,25W - 1 шт.
- Конденсатор 100nF (104) - 1 шт.
- Конденсатор 10nF (103) - 1 шт.
- Клеммная колодка под монтаж на плату 2 Pin 2,54 mm - 3 шт.


ТРЕТИЙ ВАРИАНТ.

Третий вариант регулятора оборотов моторчика представлен далее, автор проекта Раджкумар Шарма из Индии. Проект называется "РЕГУЛЯТОР СКОРОСТИ ВРАЩЕНИЯ ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА НА БАЗЕ NE555". Перевод оригинального текста следующий:

Проект контроллера скорости двигателя постоянного тока будет управлять скоростью вращения подключенного к нему двигателя постоянного тока. Этот проект построен с использованием популярной микросхемы таймера 555.
Вход питания 12V постоянного тока.
Нагрузка двигателя от 1 до 2 Ампер.
Встроенная настройка для изменения рабочего цикла от 10% до 95% при 120 Гц.
Идеально подходит для мини-дрели и робототехники.
Выходной привод на основе транзисторов с радиатором.
Диодная защита от перенапряжения двигателя.
Светодиодный индикатор включения питания.
Разъем винтовой клеммы для удобного подключения источника питания к входу и выходу двигателя.
Четыре монтажных отверстия по 3,2 мм каждое.
Размеры печатной платы 48 мм x 56 мм.
Разъем Cn1 : Вход питания 12V постоянного тока.
Для входа питания 12 В постоянного тока, R1 - 1K .
Разъем CN2 : Двигатель постоянного тока с максимальной нагрузкой 1...2 Ампера.
D1 : Индикатор питания.
PR1 : Регулятор скорости.


DC MOTOR SPEED CONTROLLER USING 555 TIMER ver3 SchematicDC MOTOR SPEED CONTROLLER USING 555 TIMER ver3 Schematic


Печатная плата 3 варианта регулятора в формате LAY6 выглядит так:

Motor Speed Control NE555_TIP122 LAY6 FOTOMotor Speed Control NE555_TIP122 LAY6 FOTO


Размер платы 48 x 56 mm.

Список элементов схемы третьего варианта регулятора:

- CN1, CON2 - 2-КОНТАКТНЫЙ РАЗЪЕМ c ВИНТОВЫМ ЗАЖИМОМ - 2 шт.
- C1 100uF/25V - 1 шт.
- C2,C3,C4 - 0,1uF (104) - 3 шт.
- КРАСНЫЙ СВЕТОДИОД D1 - 1 шт.
- D2,D3 1N4148 - 2 шт.
- D4 1N5822 (можно поставить 1N4007) - 1 шт.
- Переменный резистор PR1 100K - 1 шт.
- Q1 TIP122 - 1 шт.
- R1, R2 - 1k - 2 шт.
- R3 47R - 1 шт.
- U1 NE555 - 1 шт.
- Панелька 8 Pin DIP IC - 1 шт.
- РАДИАТОР HS05025 - 1 шт.

Удачного повторения. Размер архива - 1,4 Mb.






Уважаемый Пользователь!
О том, как получить нужный материал, прочитайте информацию по кнопке ниже:








Просмотрело: 9866 Комментариев: 2 admin_yuriyk64

Понравилась новость? Не забудь поделиться ссылкой с друзьями в соцсетях.




14 июля 2021 07:43
Комментариев: 0
Публикаций: 0

Чёрный

(14 июля 2021 07:43)
Группа: ГостиРегистрация: --ICQ:
Юрий, в этой публикации нет 4-го варианта. Поскольку применение для такого регулятора, ну к примеру для установки оптимального по шумам охлаждения аудио- усилителя, биполярных транзисторов в силу их особенностей не есть гуд, в качестве регулирующего элемента в схемах, представленных в статье лучше применить ключ на полевом транзисторе, типа IRF3205, или с аналогичными характеристиками. Что при их низком Rds - всего в несколько mOhm, позволит избежать излишнего рассевания тепла регулятором, при этом по сути отказавшись от радиатора.
Изменения в схеме и плате незначительны. Но устройство будет более эффективным и менее затратным в изготовлении.




14 июля 2021 12:48
Комментариев: 410
Публикаций: 1199

admin_yuriyk64

(14 июля 2021 12:48)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Так первый вариант регулятора оборотов и есть на полевике, но даже его я бы не стал ставить для вентилятора в усилитель. Какой смысл ставить подобный регулятор с ручной регулировкой для кулера в УНЧ, и что, потом руками сидеть регулировать? По моему это глупость. Для таких целей есть простые схемы с контролем температуры радиатора, если радиатор холодный, кулер или стоит или еле-еле вращается что его и не слышно, а если радиатор нагрелся - соответственно увеличиваются обороты вентилятора. Впрочем и в статье не написано ничего про усилители, подобные регуляторы обычно собирают , например, для ручной сверлилки печатных плат, ну или для каких то подобных целей.
